안녕하세요 :)

오늘은 K3차량에 안드로이드 올인원작업을 DIY로 해보려고 합니다





오늘의 차량 K3구요 원래 이 차량은 깡통 오디오옵션이 달려있는 차였는데

현재는 사제 네비게이션으로 바껴져 있는 상태

사제 네비를 탈거하고 안드로이드 올인원을 설치해야 합니다

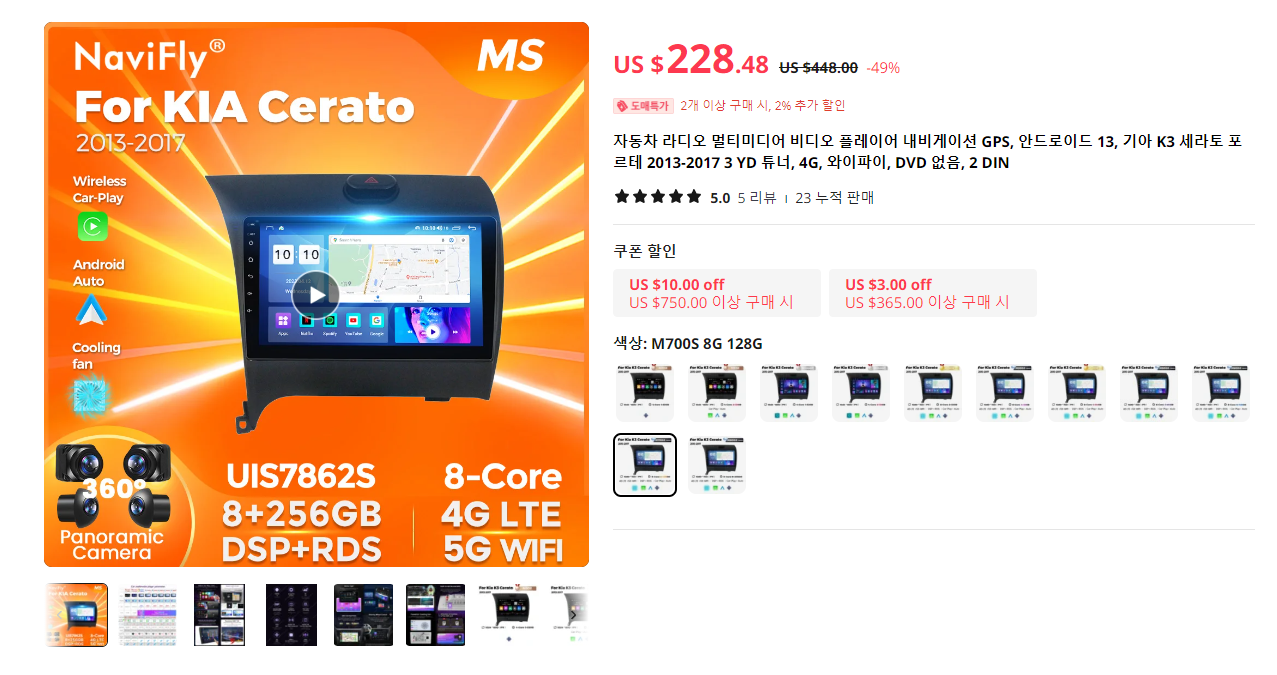

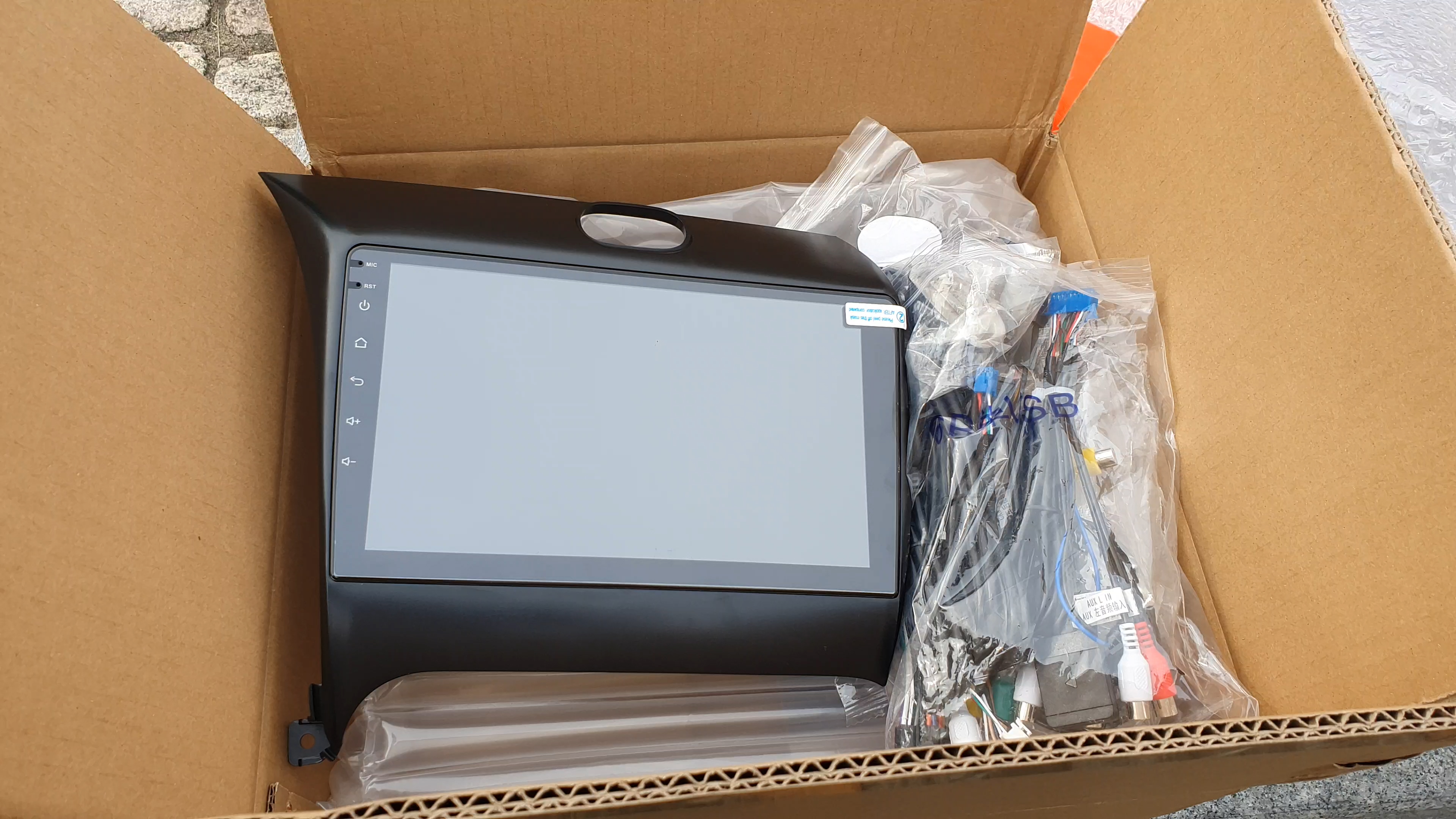

준비한 안드로이드 올인원 제품은 알리익스프레스에서 구매를 하였습니다

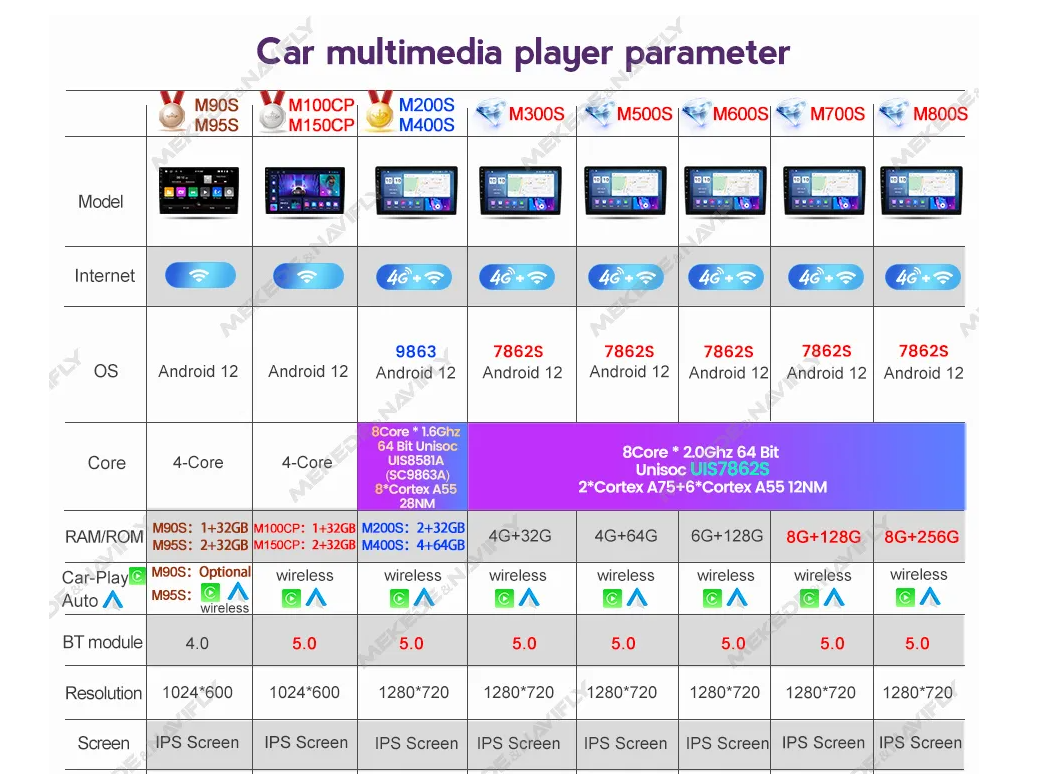

Navifly사의 K3용 M770S 8G 128G 제품으로 준비하였으며

순정 배선에 잭바이잭으로 물리면 되기 때문에 작업은 매우 간단합니다

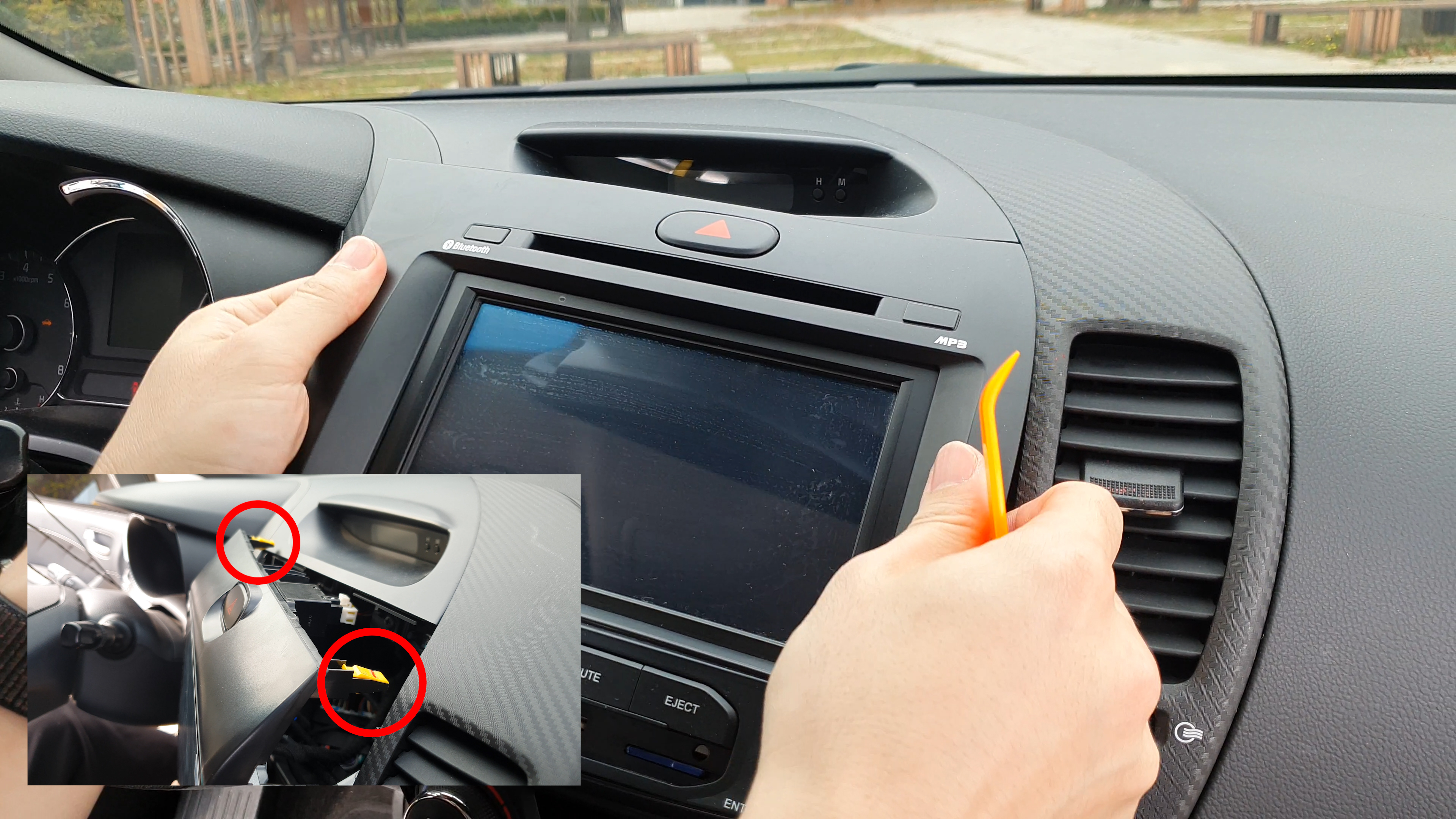

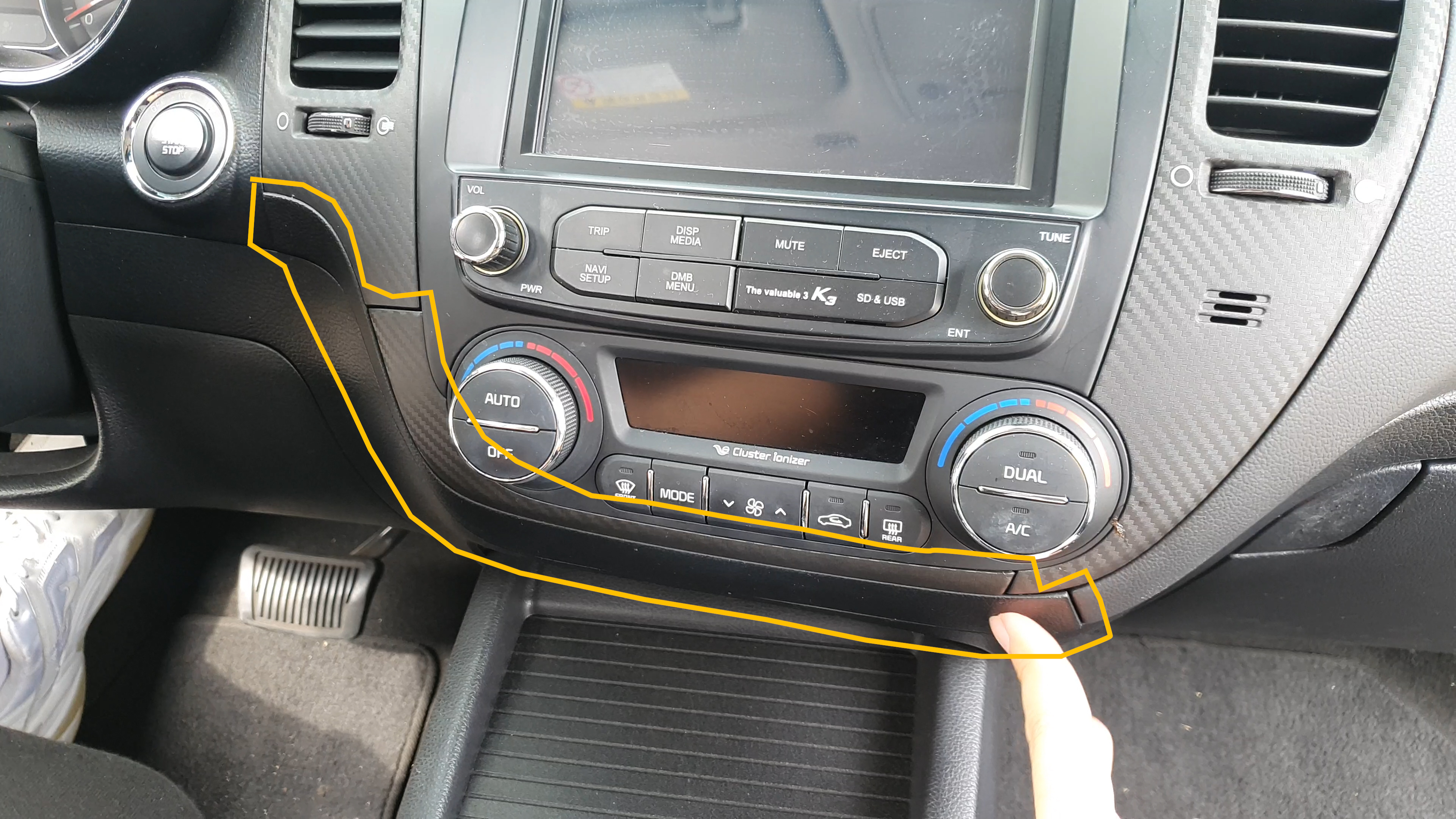

사진상에 노란색으로 표시된 부분을 리무버로 탈거해야합니다

근데 이 부분이 상당히 빡빡하더라고요

안드로이드 올인원 작업중에 저거 탈거하는게 제일 어려웠던듯...

뜯어본 결과 두 개의 부품을 한번에 빼내야 탈거가 쉬울 것 같았습니다





해당 부품을 탈거한 모습이고요

피스 4개중에 제일 왼쪽 빨간색 원에 있는 피스를 풀어줍니다

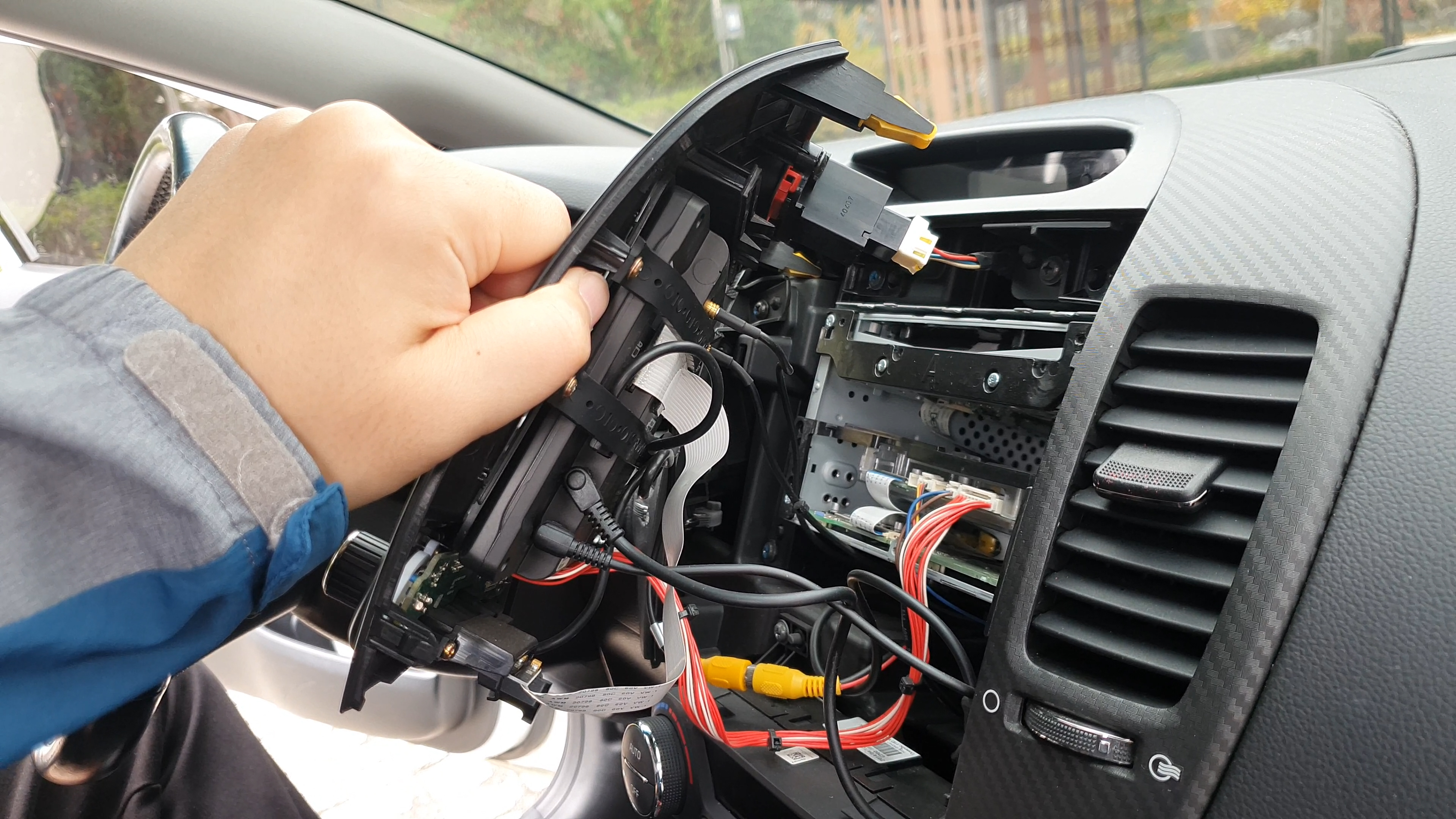

이제 네비가 있는 쪽을 들어내줍니다

아래쪽은 쉽게 들리고 위쪽은 노란색 키가 2개 물려있으니

리무버로 틈새를 제끼면서 당기면 탈거 가능합니다





안쪽을보면 선들이 많이 연결되어있는데 싹 다 제거해줍니다

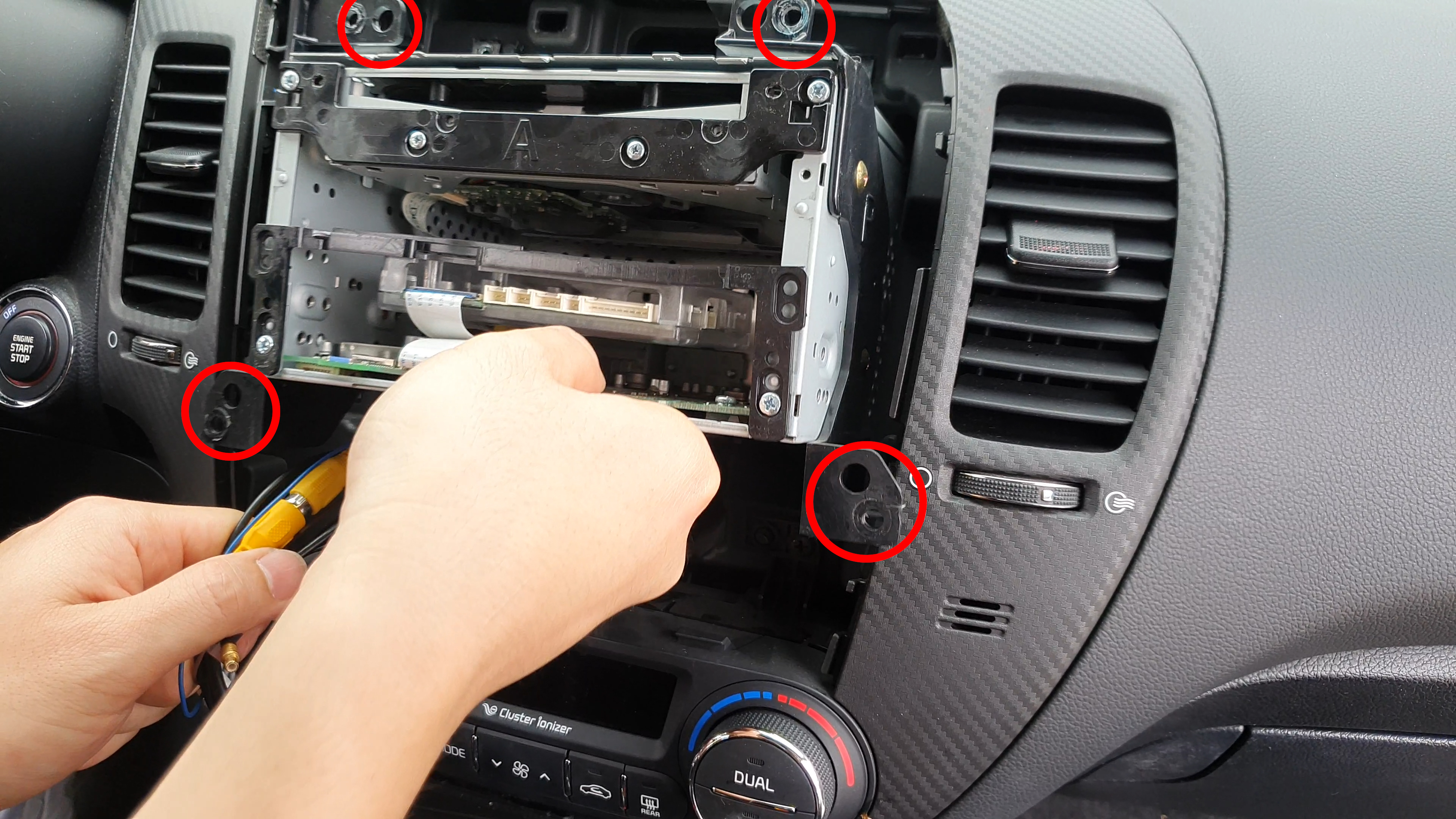

선 들을 다 제거한 후 안쪽에 위치한 오디오데크도 피스 4개를 풀고 들어내줍니다

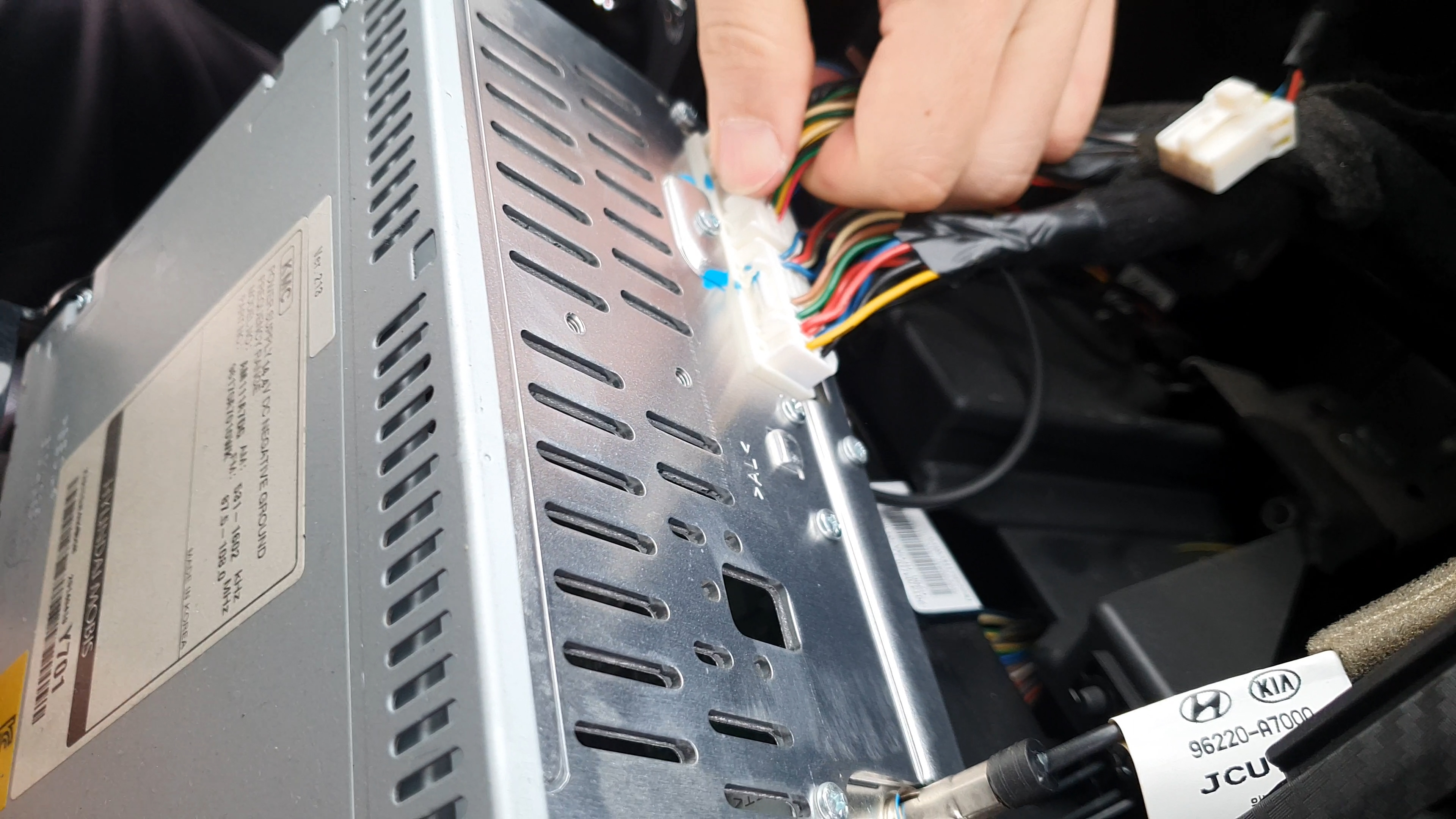

뒤 쪽에 커넥터들도 모두 제거를 해주고요



정리 전 (좌) / 정리 후 (우)

사제 네비를 설치하면서 순정배선에서 브릿지를 시켜놓은 선들도 제거한 후 절연 처리를 해줬습니다

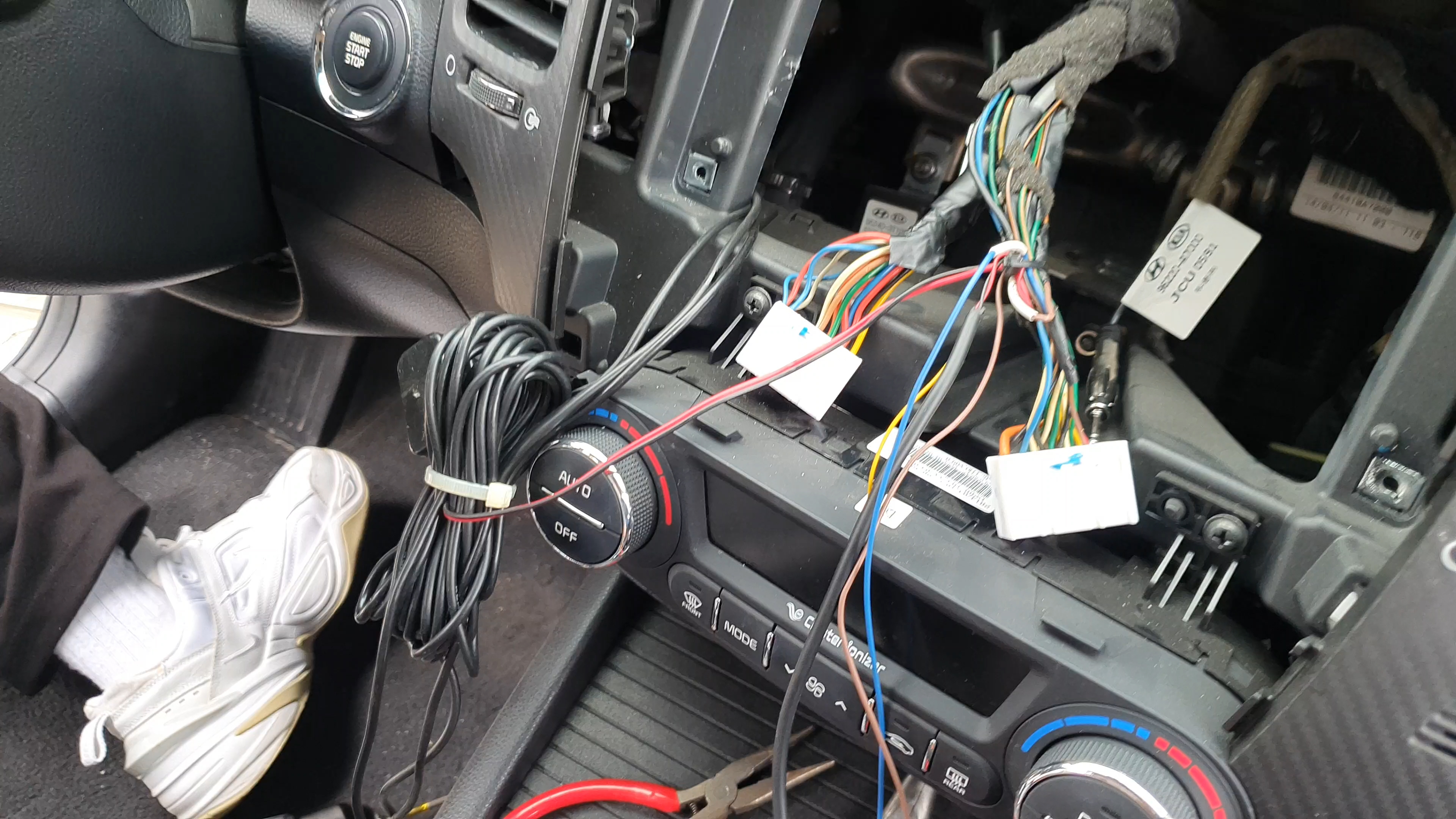

이제 차량의 메인 배선과 안드로이드 올인원에 동봉되어있던 메인배선을 연결시켜서 테스트를 해봅니다





연결을하고 차량 전원을 넣어보니 이상 없이 잘 켜집니다

속도도 빠릿빠릿하네요ㅎ





테스트를 해봤으니 선을 정리해 줍니다

선들은 모두 흡음테이프로 감아서 잡소리가 나지않게 해주었구요

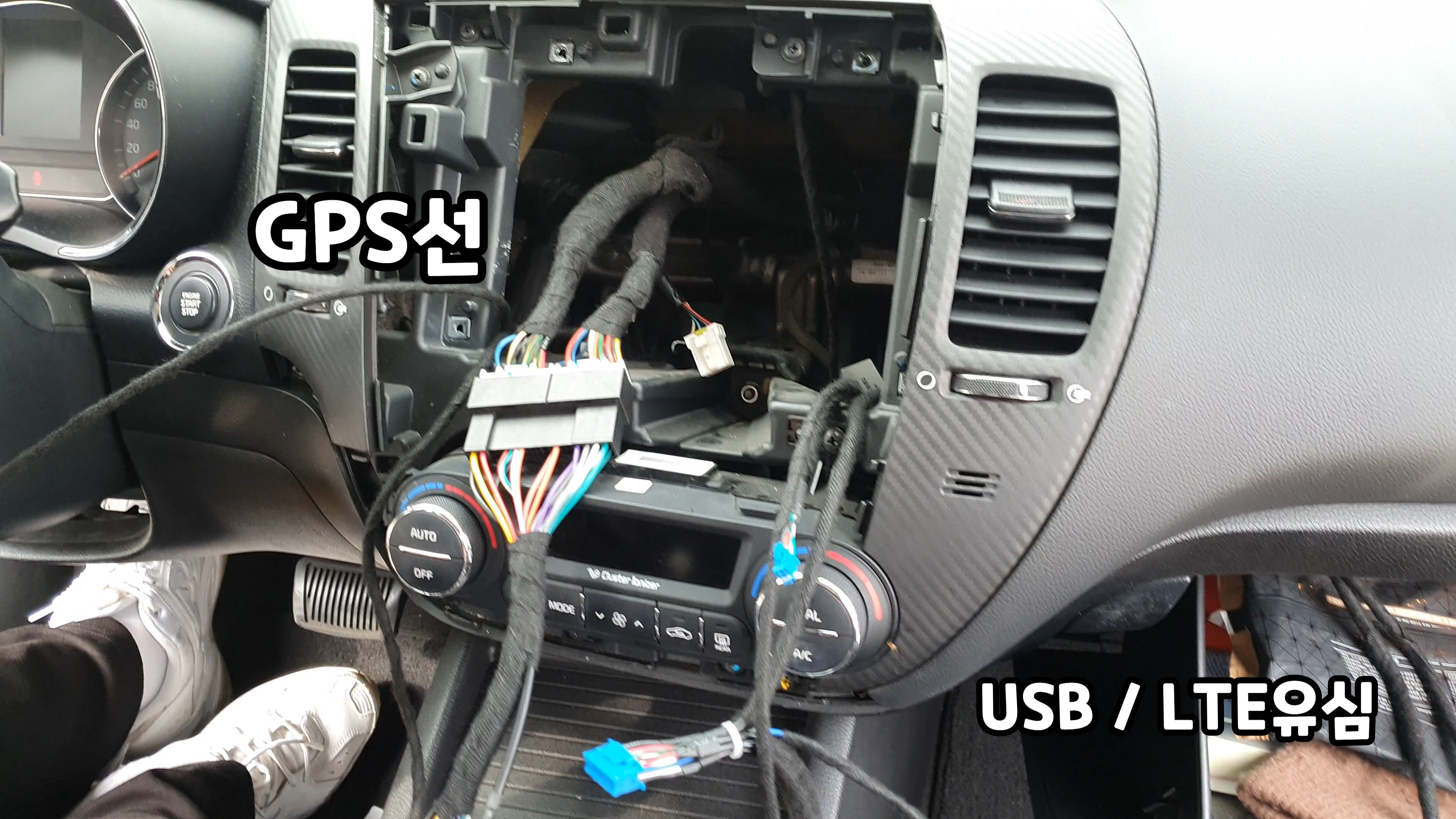

GPS선은 A필러쪽으로 빼서 A필러 안쪽에 위치해줬고

USB / LTE유심선은 다시방쪽으로 빼서 나중에 편하게 쓸 수 있게 해줬습니다

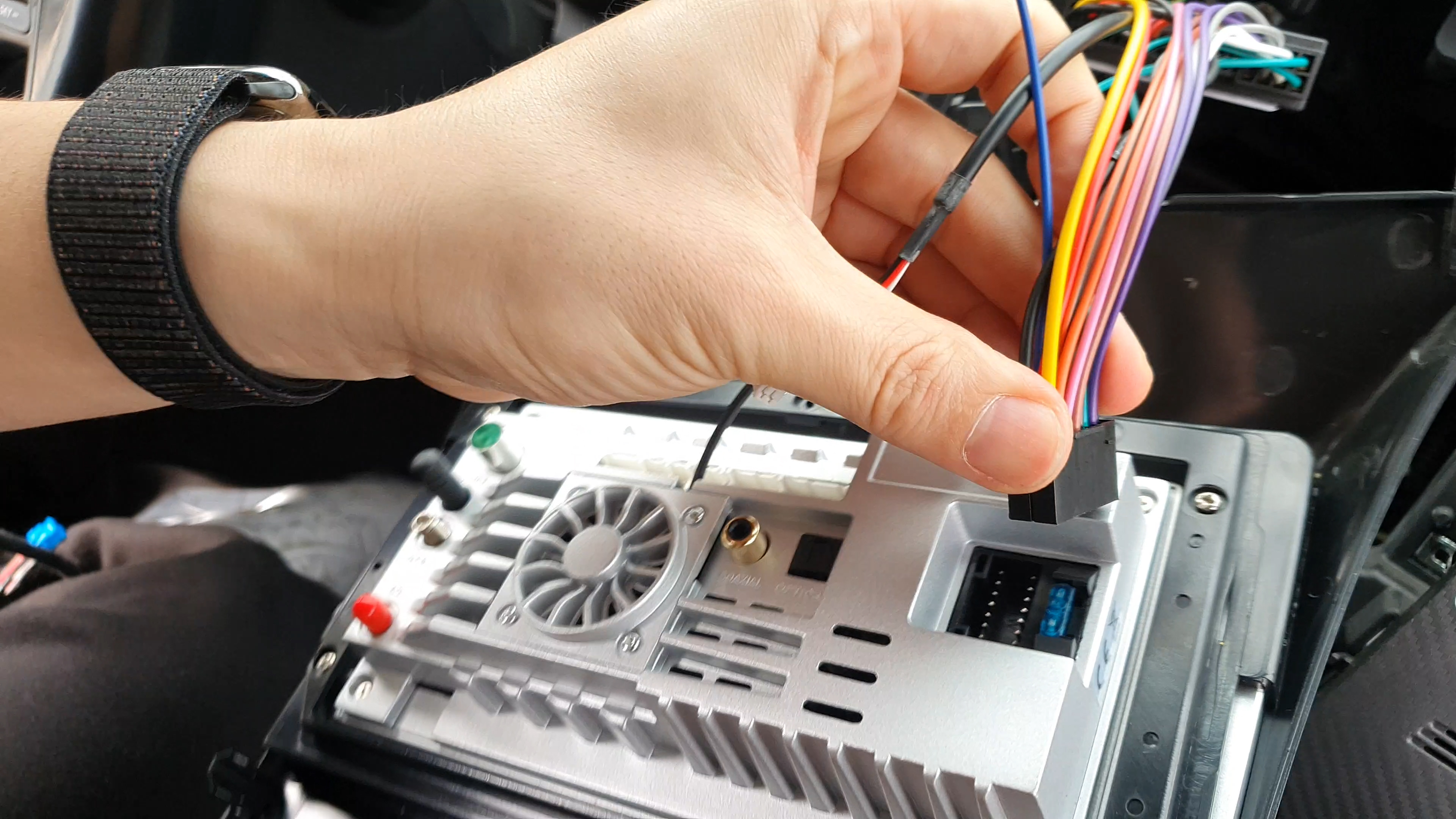

이제 나머지 선들을 모두 체결해줍니다

선들은 딱히 헷갈릴 것도 없이 다 생긴게 달라서 자기 자리가 아니면 들어가지 않는 구조입니다

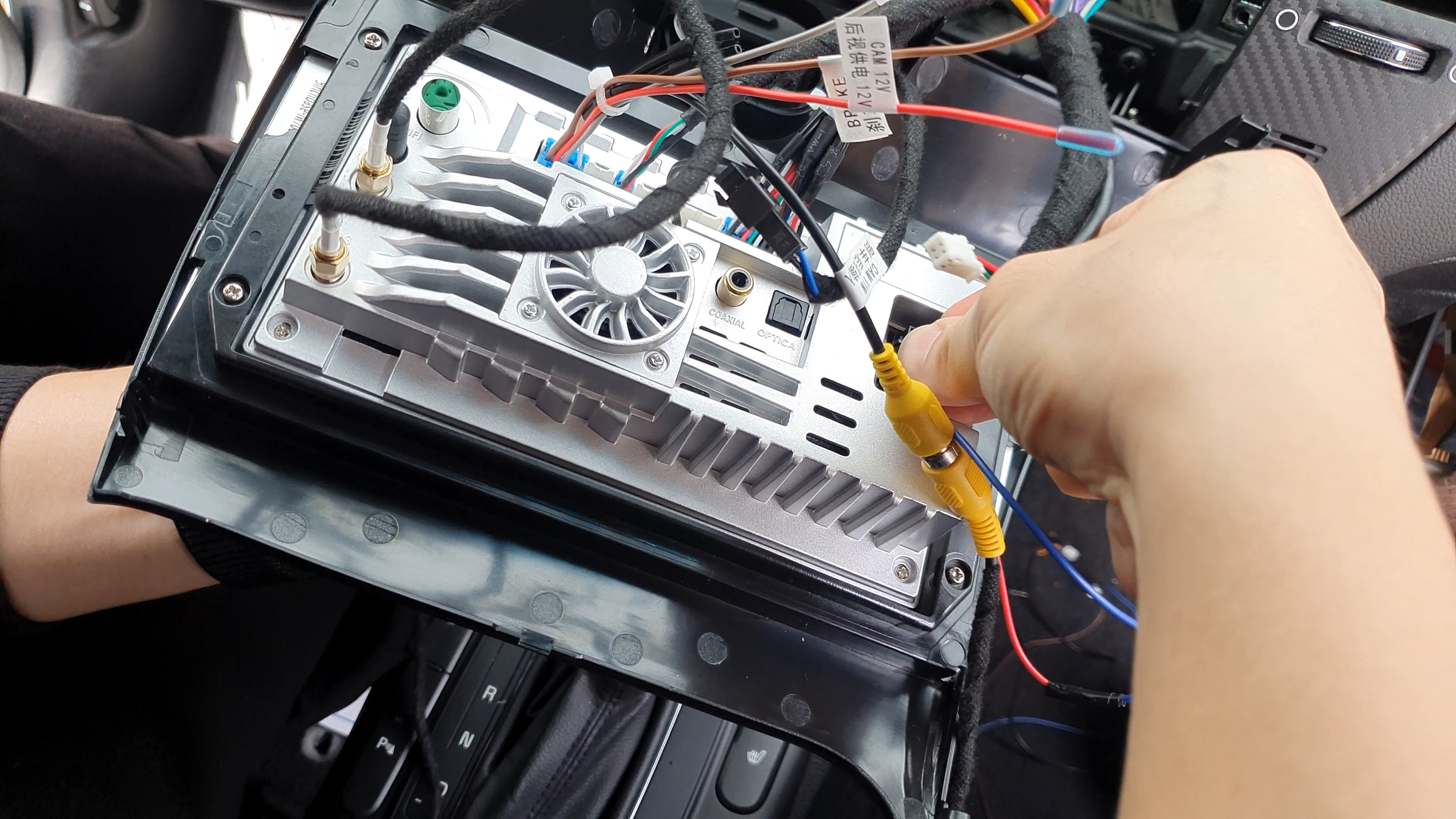

후방카메라는 기존에것이 있어서 기존선에 메인배선의 BACK선을 물려줬구요

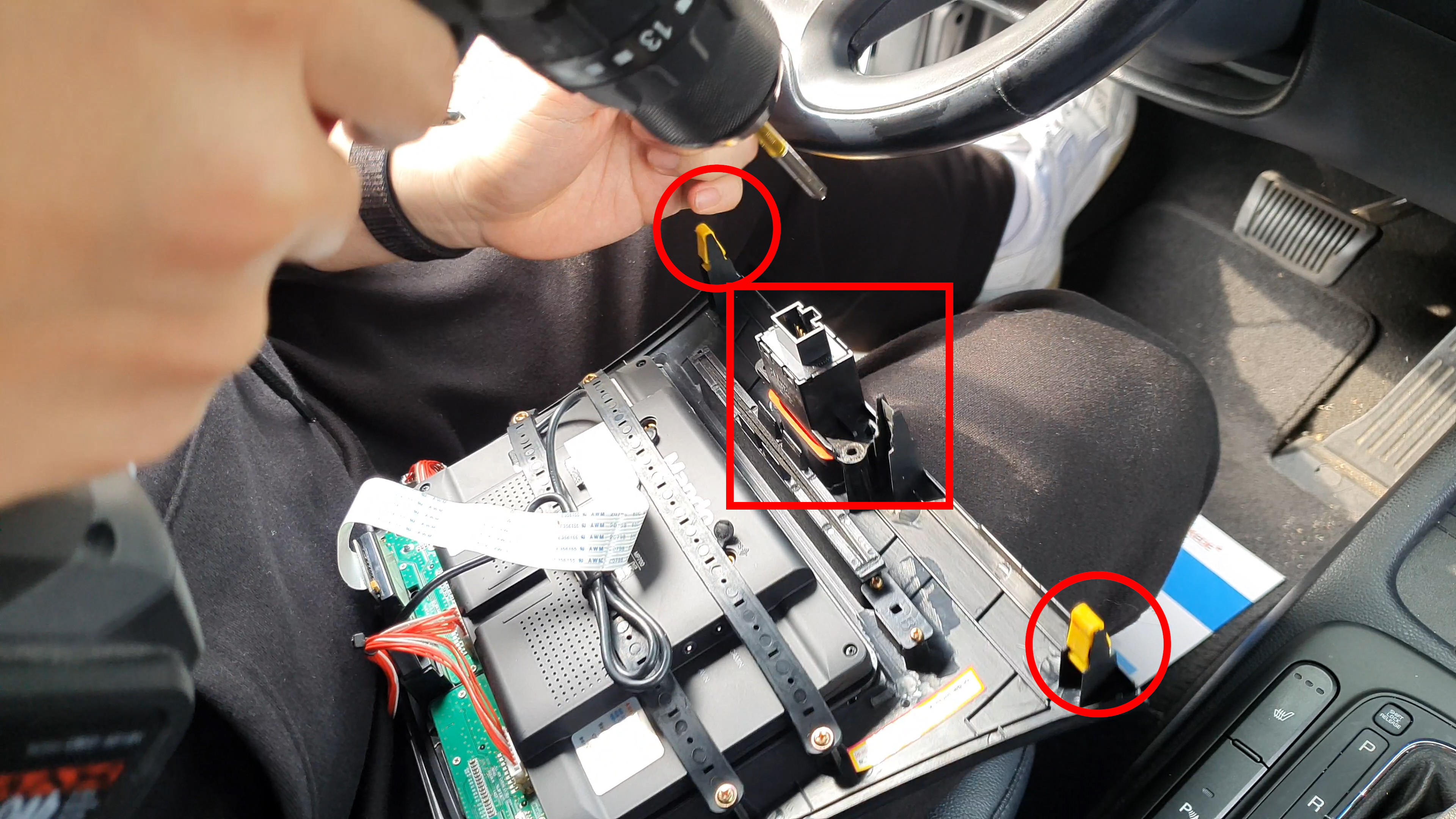

이번에는 비상등을 이식해줘야합니다

기존부품에 달려있던 비상등을 탈거해줍니다

그리고 노란색 키도 빼서 새 부품에 체결해줍니다





그리고 탈거했던 역순으로 다시 조립해주면 완성!!

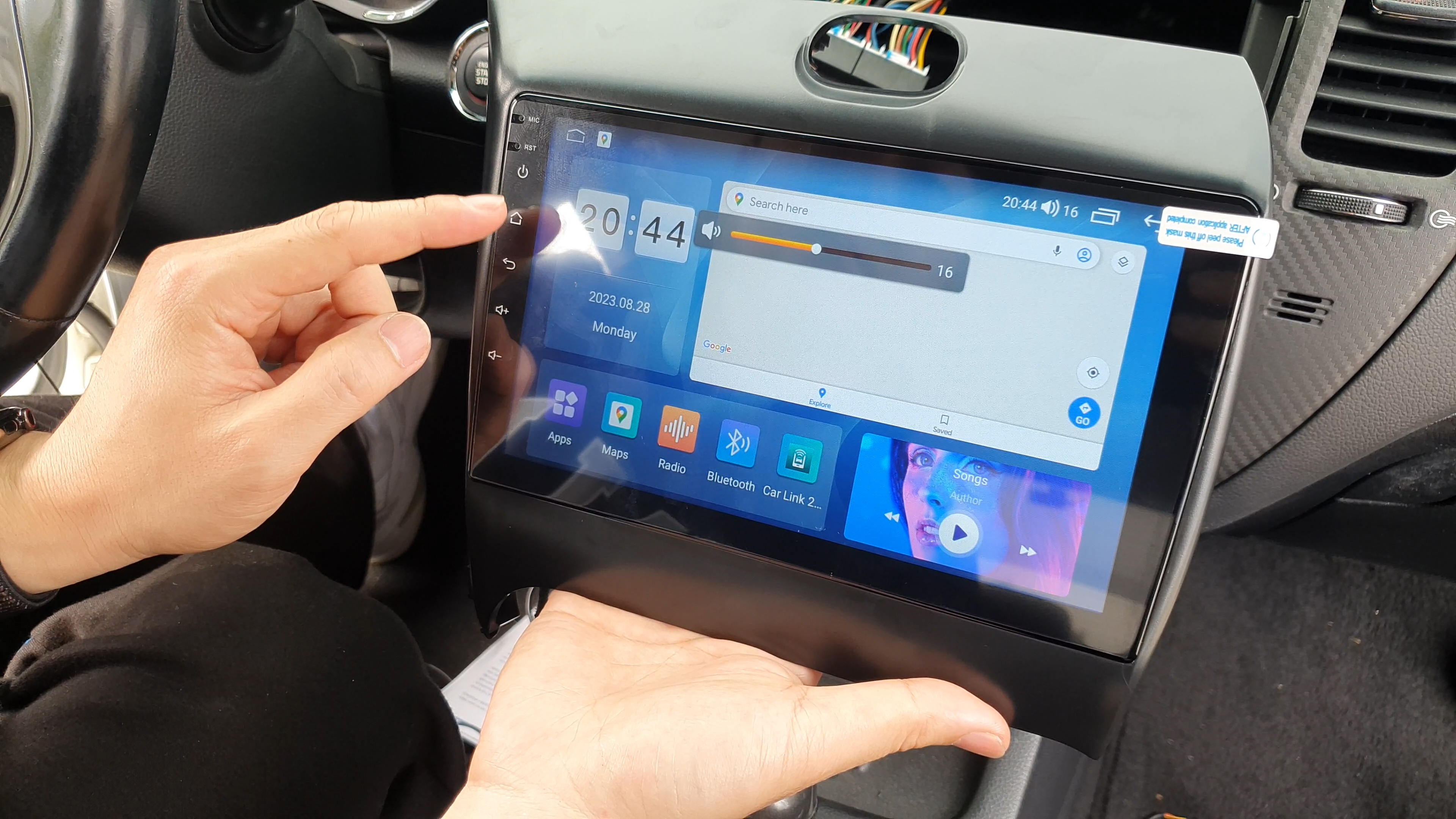

블루투스, 카플레이, 유튜브, 티맵, 라디오, 후방카메라 등

모두 이상없이 작동하고 속도도 매우 빨랐습니다ㅎ



커다란 화면이 딱 생기니까 그래도 요즘 차 같은 느낌이 조금은 드네요

K3차주도 굉장히 만족하더라고요 :)

그럼 이상 K3 안드로이드 올인원 DIY 작업 이였습니다~!
