[제이DIY's 소소한다이 #43] BMW 3시리즈 레트로핏 DIY / F바디에 G바디 디스플레이 설치하기

안녕하세요 :)

이번 차량은 F바디 3시리즈 투어링 차량입니다

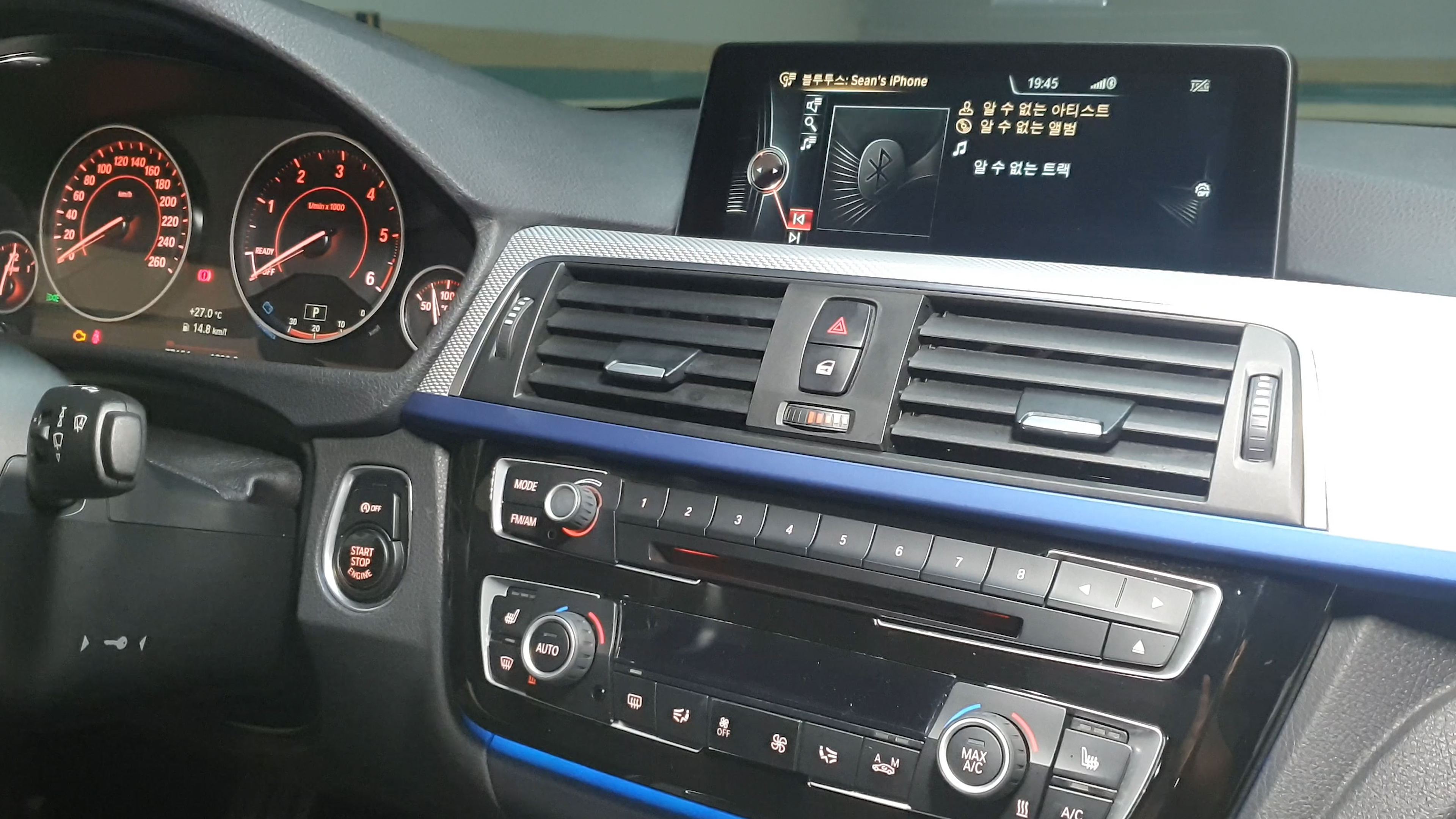

현재는 순정 디스플레이죠

ID4 인포테인먼트 시스템을 탑재하고있습니다

터치, 애플카플레이 지원안되고 블루투스도 약간 반응이 느린편



그래서 F바디를 타는 오너들을 G바디 부품을 이식하는 레트로핏 작업을 한다고 합니다

3시리즈 G바디 순정 디스플레이를 F바디에 이식하는 작업!!

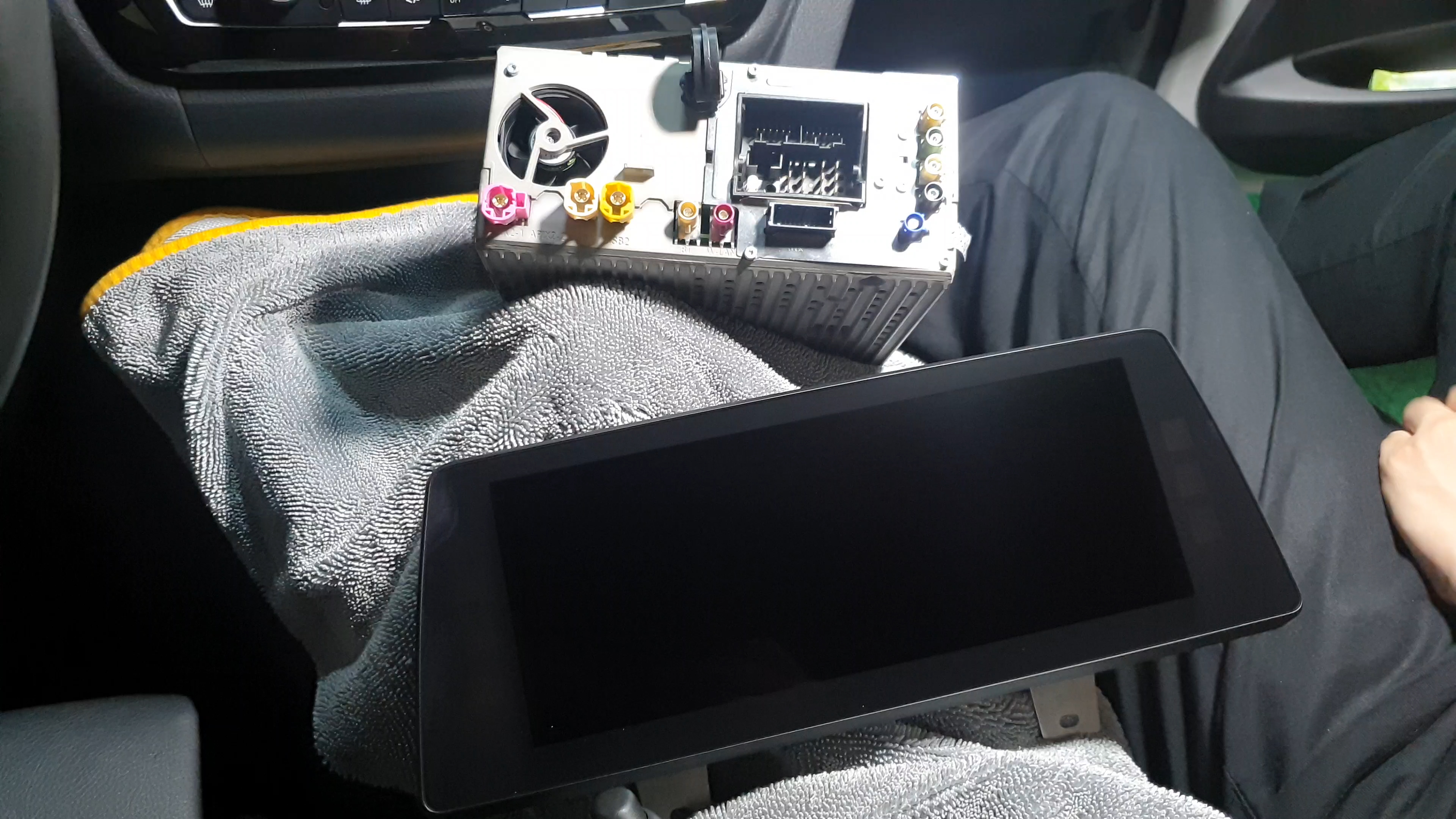

작업을 하기위해서는 일단 부품이 필요하겠죠 헤드유닛과 10.25인치 순정 디스플레이가 필요합니다

그리고 부품만 있어서는 안되고 부품에 코딩작업이 필요합니다

하지만 문과생은 코딩을 모릅니다;;

업체를 통해서 코딩된 순정부품을 받은건데 비용은 대략 150만원정도...

기존 부품들을 새로운 부품으로 교체하면 되는 작업입니다ㅎ





우선 송풍구 트림쪽을 탈거해야 합니다

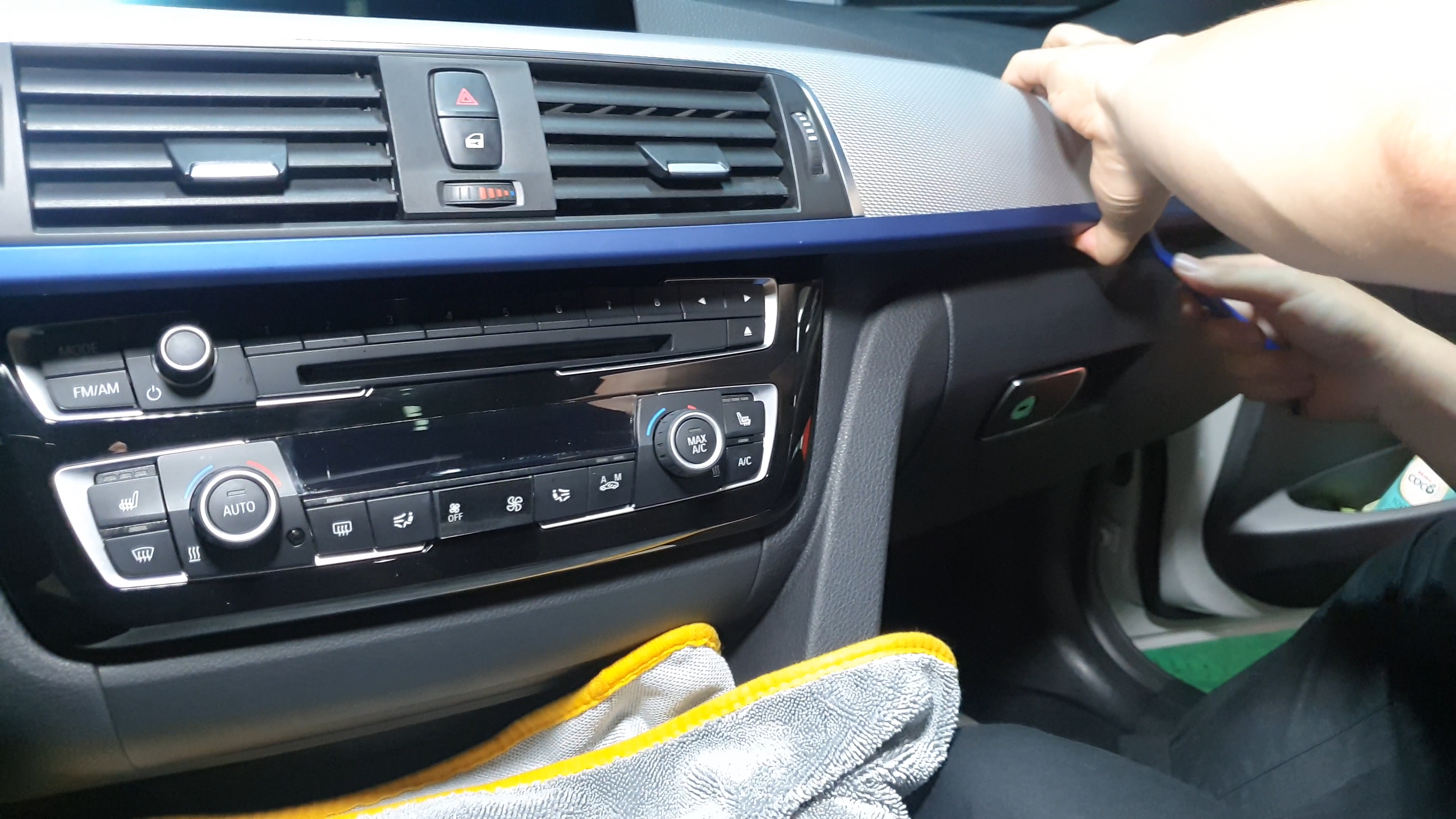

틈 사이에 헤라를 찔러넣어서 송풍구 트림을 탈거합니다

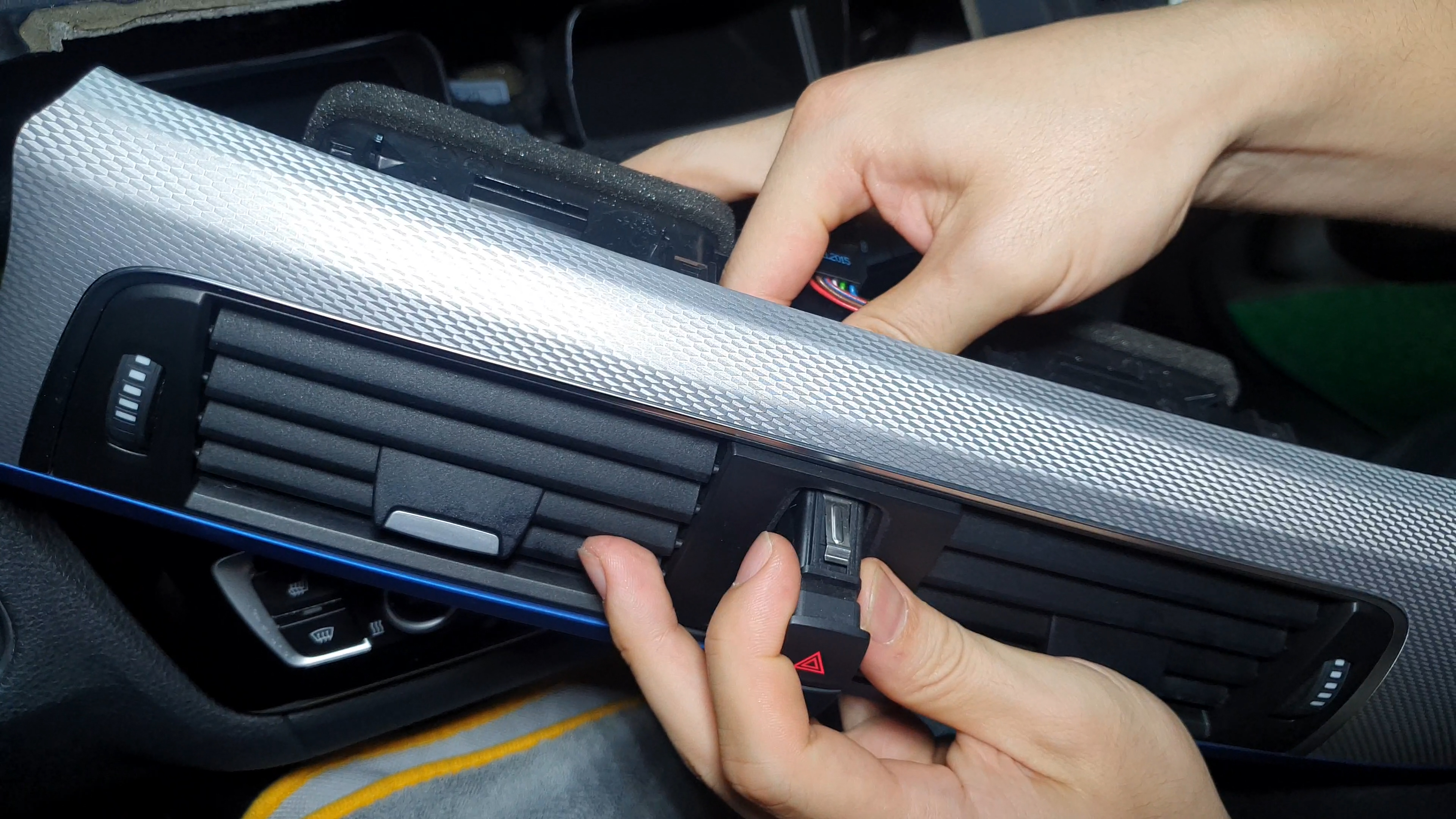

트림에 연결되어있는 커넥터를 탈거해줍니다

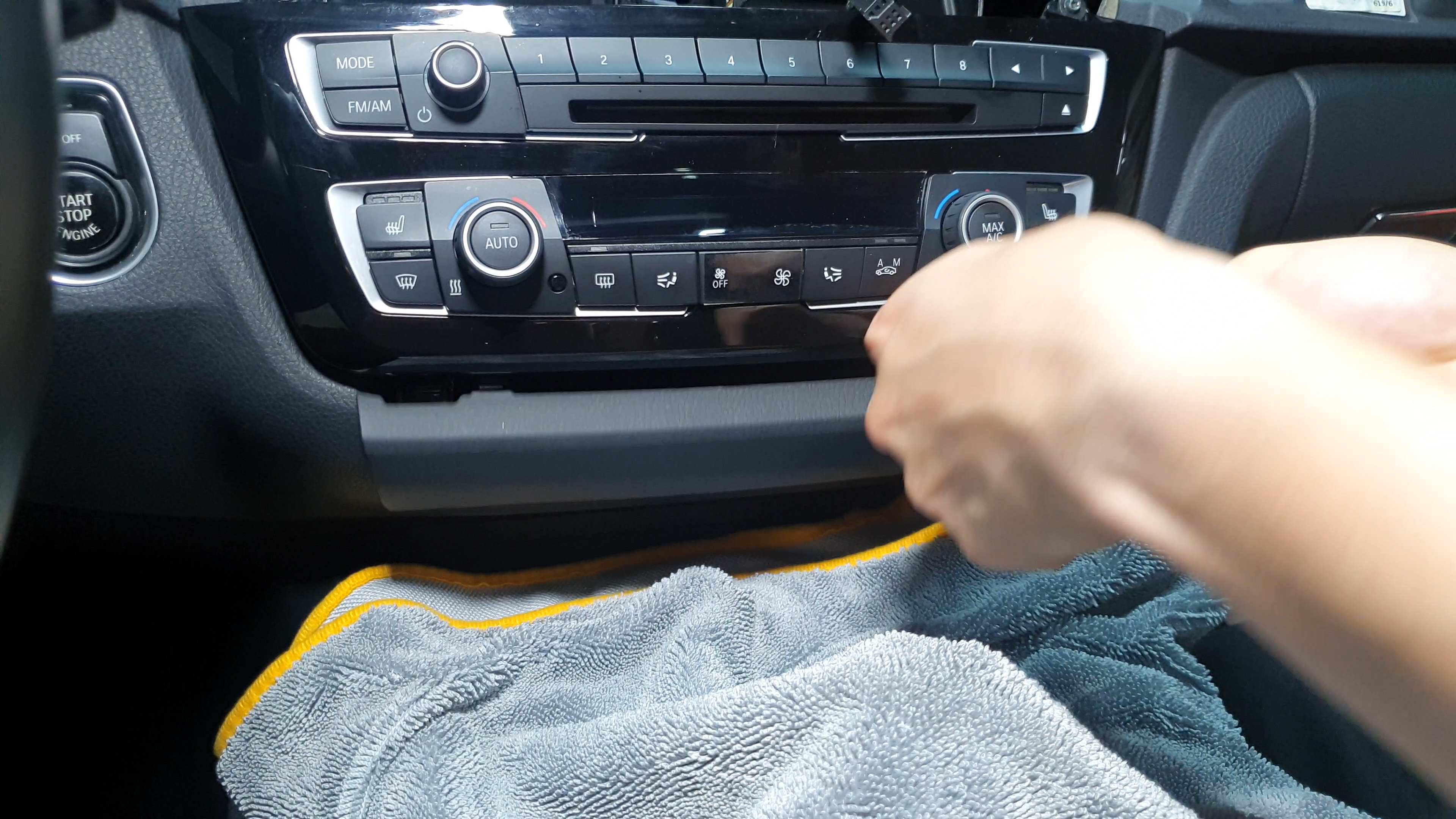

그 다음에는 제일 하단에 있는 트림을 아래쪽으로 재끼면서 탈거해줍니다





그러면 이런 모습이 나오겠죠?!

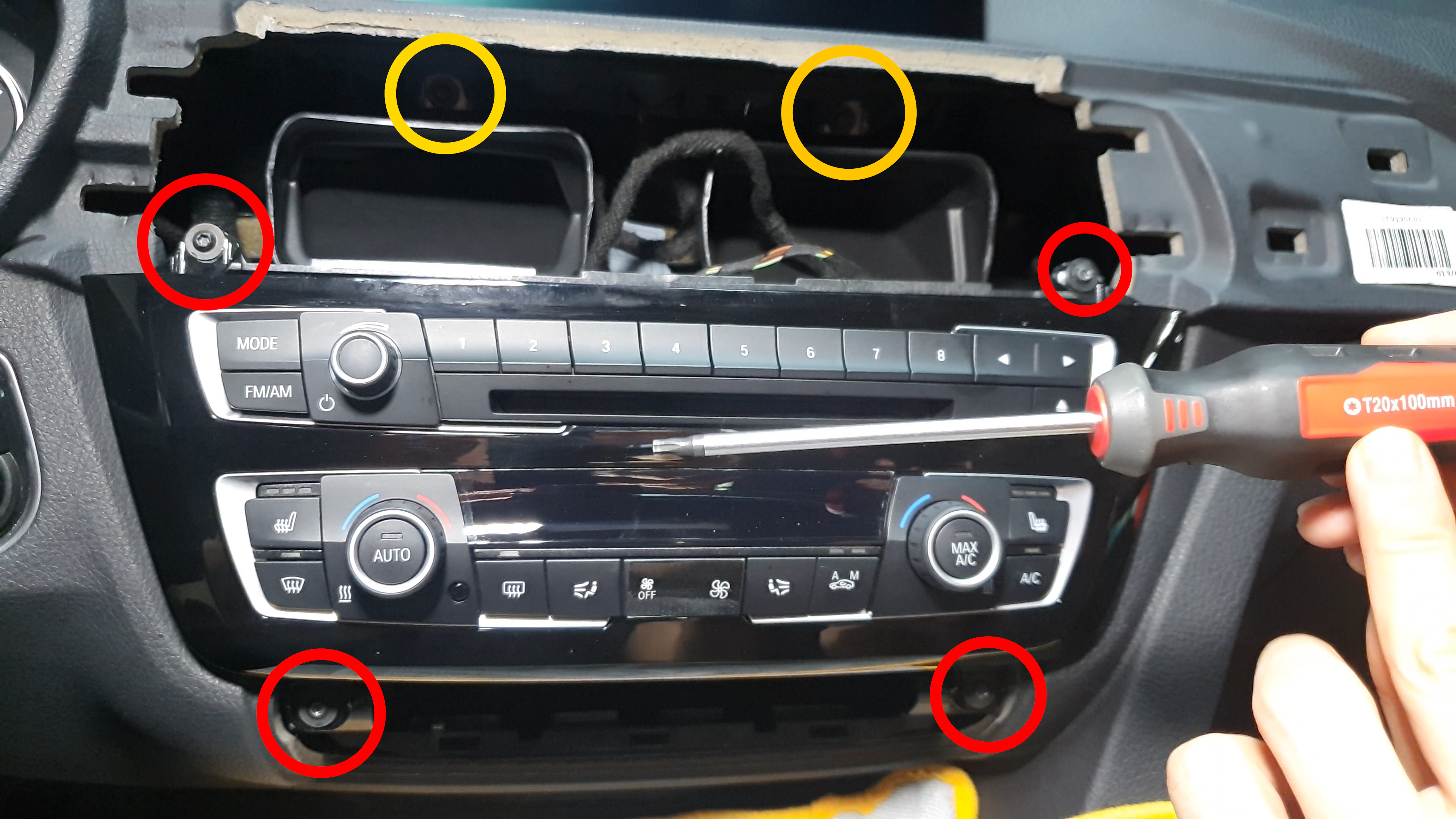

T20 별 드라이버로 사진상에 동그라미 6개 부분을 다 풀어줍니다

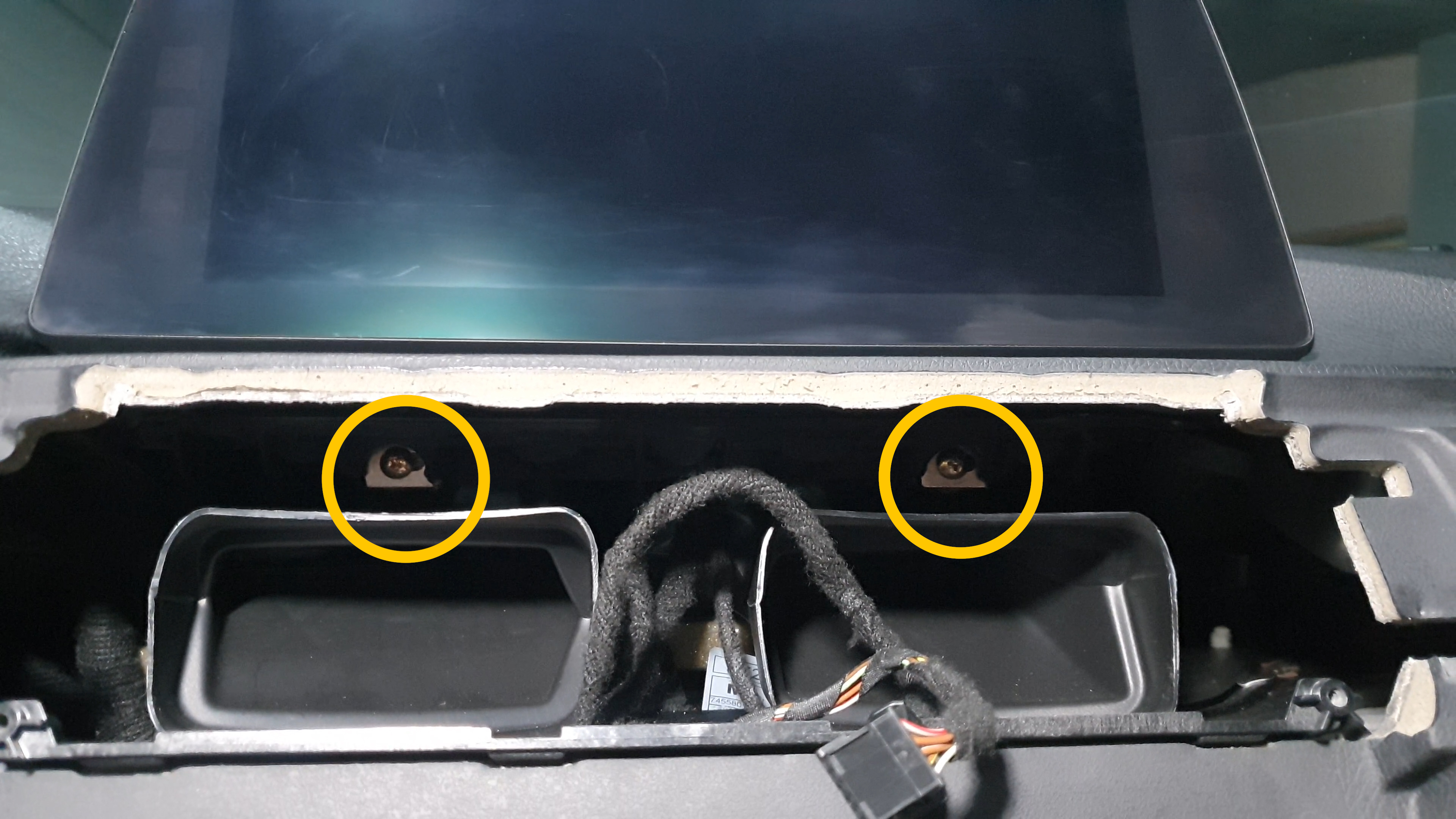

노란색 동그라미는 디스플레이 고정 피스 / 빨간색 동그라미는 오디오 공조패널 고정 피스

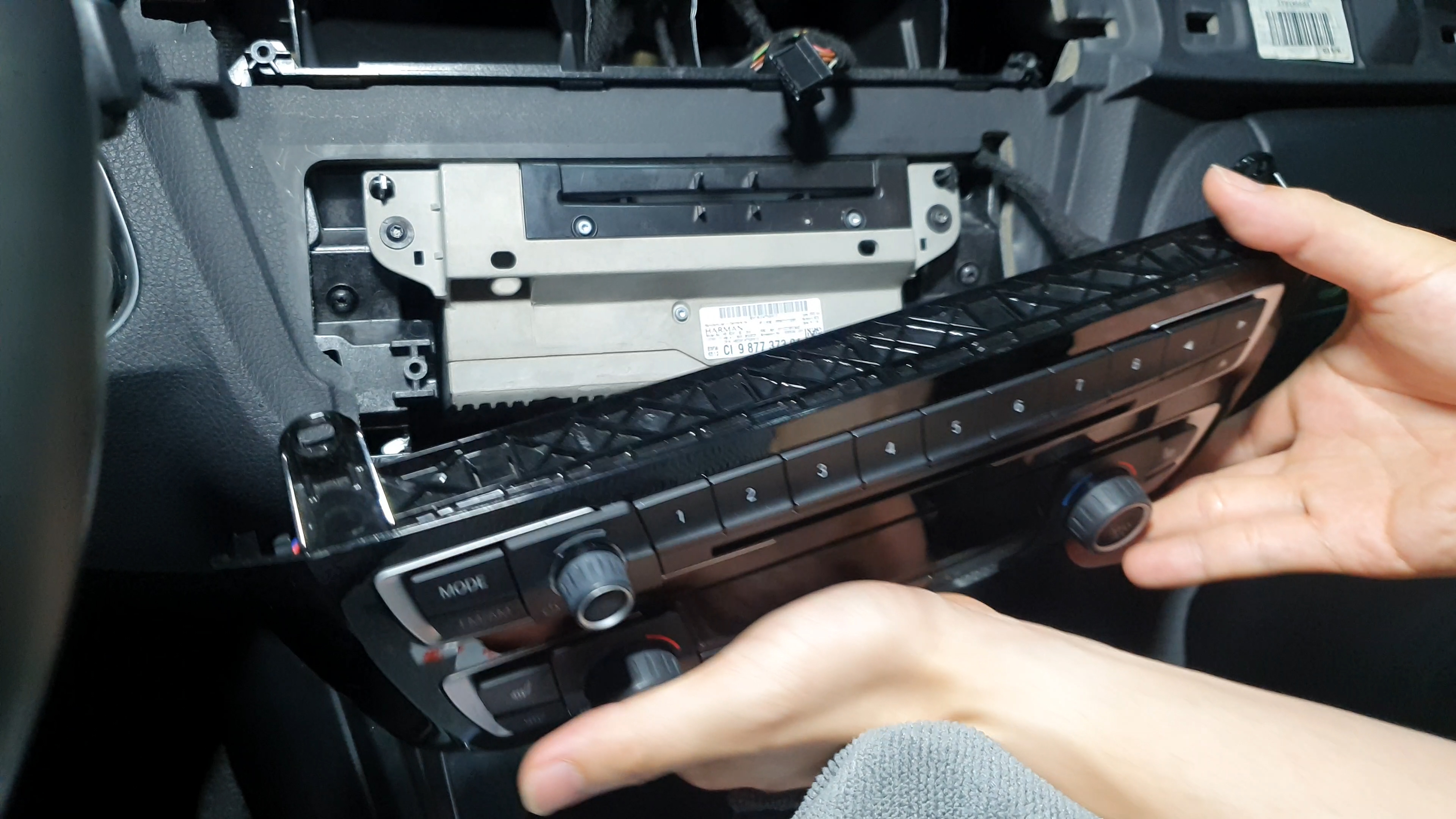

오디오, 공조패널에 있는 커넥터 탈거해줍니다

왼쪽에 있는 선은 엠비언트라이트를 설치할때 새로 만든 선이라서 없을거에요

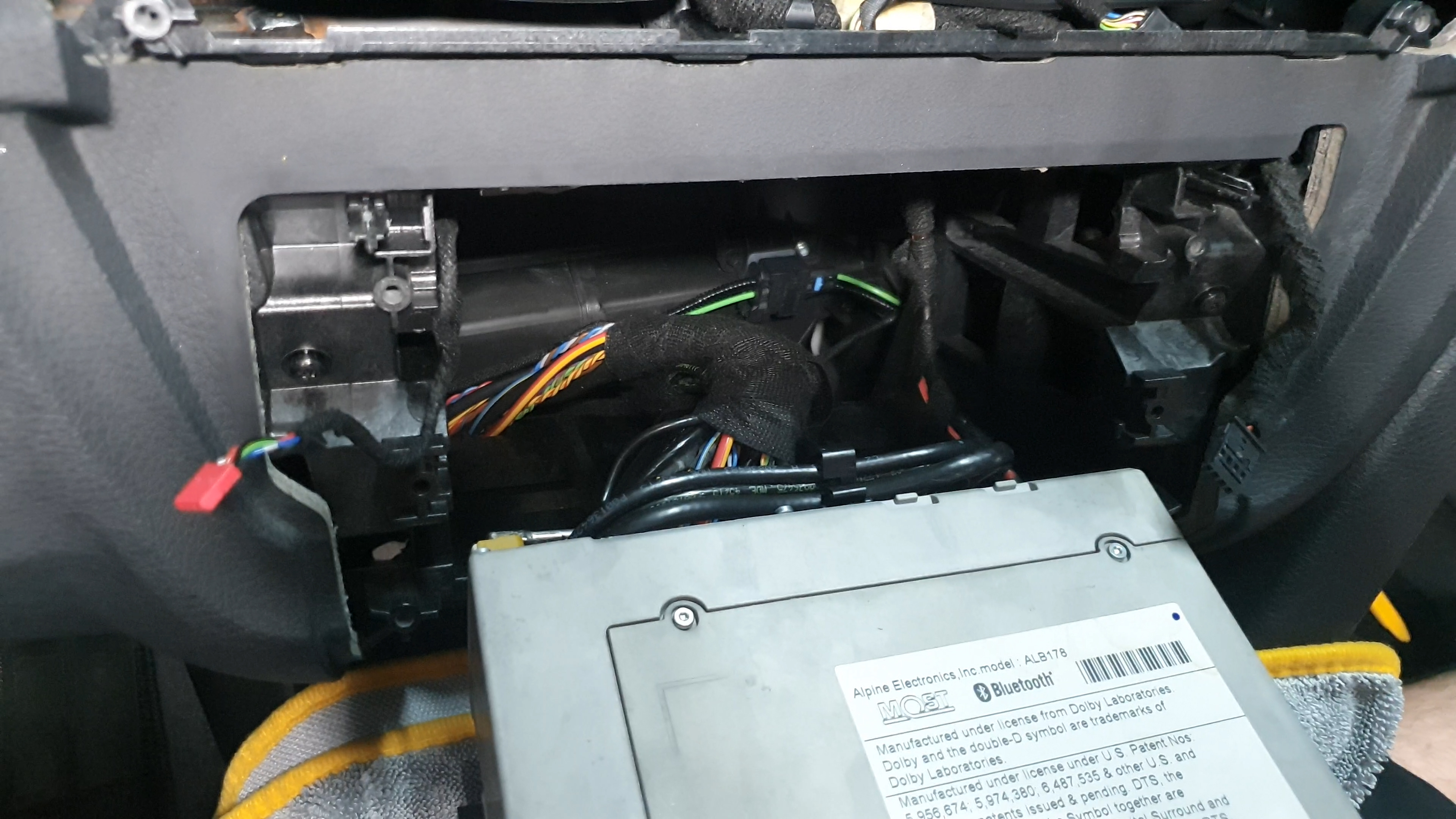

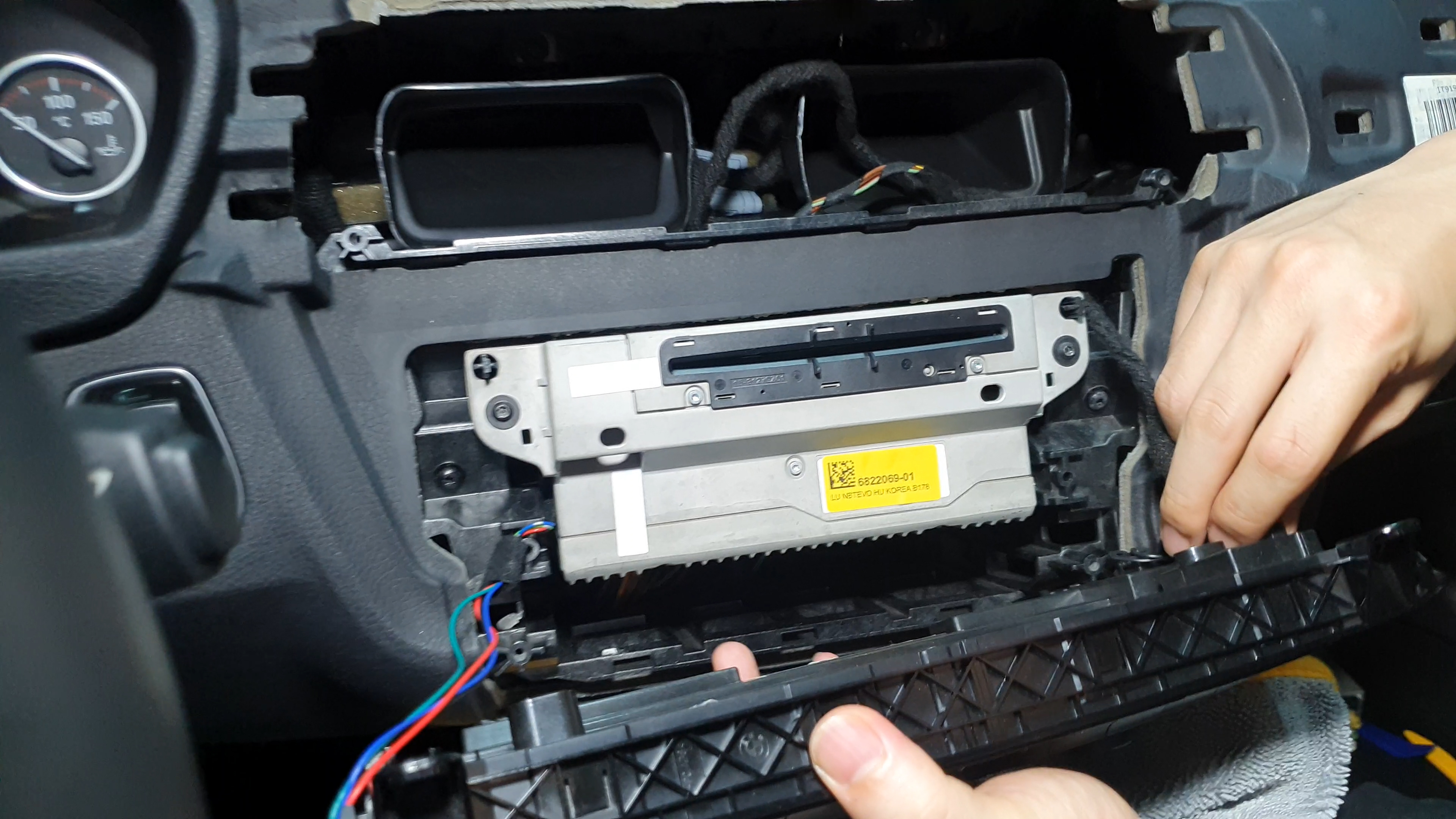

그럼 헤드유닛을 뺄 수 있는데 뒤쪽에 연결되어있는 커넥터들을 다 탈거해줍니다

뒤쪽 커넥터들이 조금 빡빡하더라고요

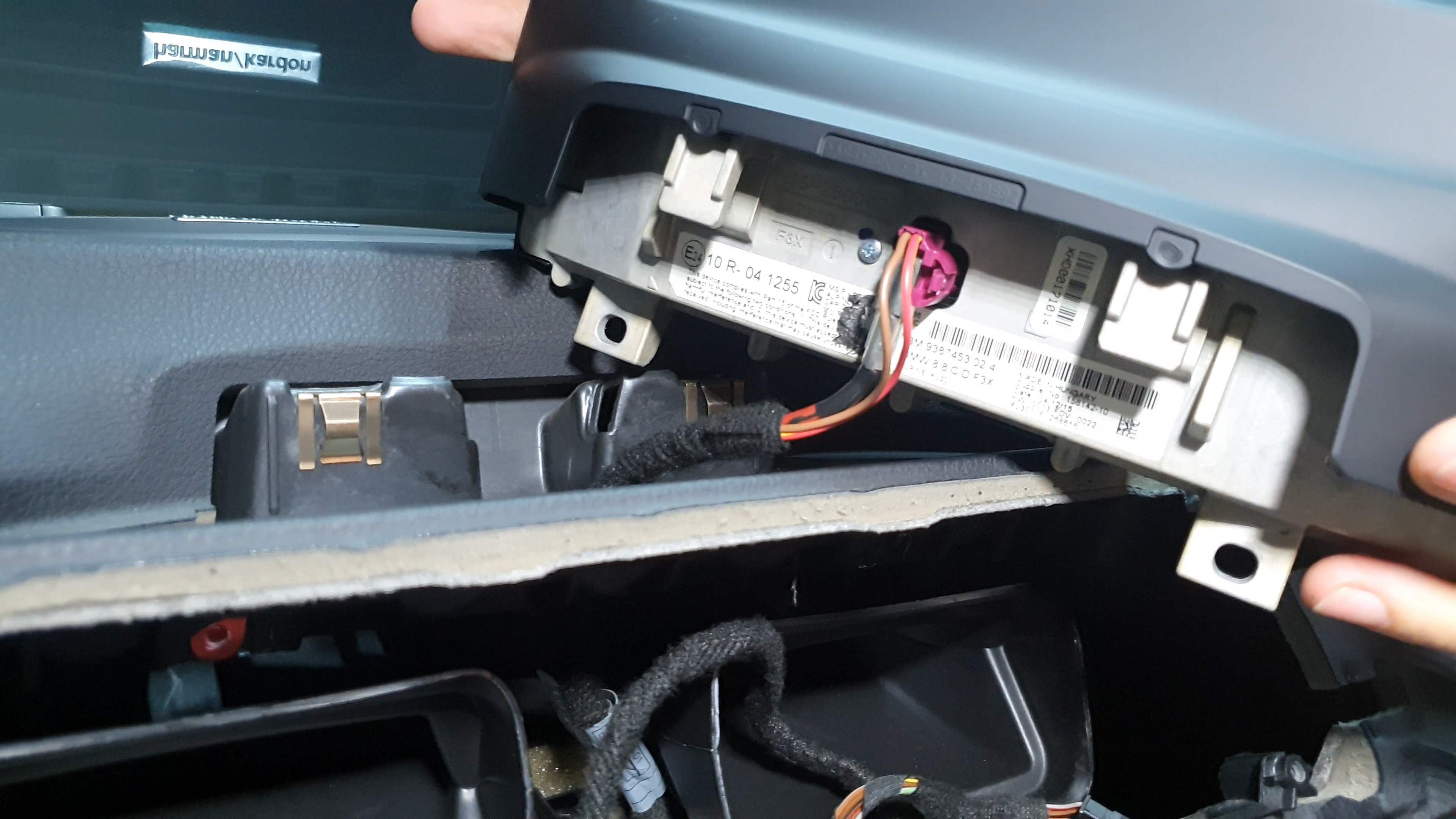

디스플레이도 피스를 풀어주고 위로 올리면 이렇게 나오고

뒤쪽에 커넥터 탈거해줍니다





이제 새로운 G바디 디스플레이를 자리를 잡아봤는데

이게 고정하는 브라켓이랑 위치가 맞지가 않더라고요?? 조금 가공이 필요했습니다

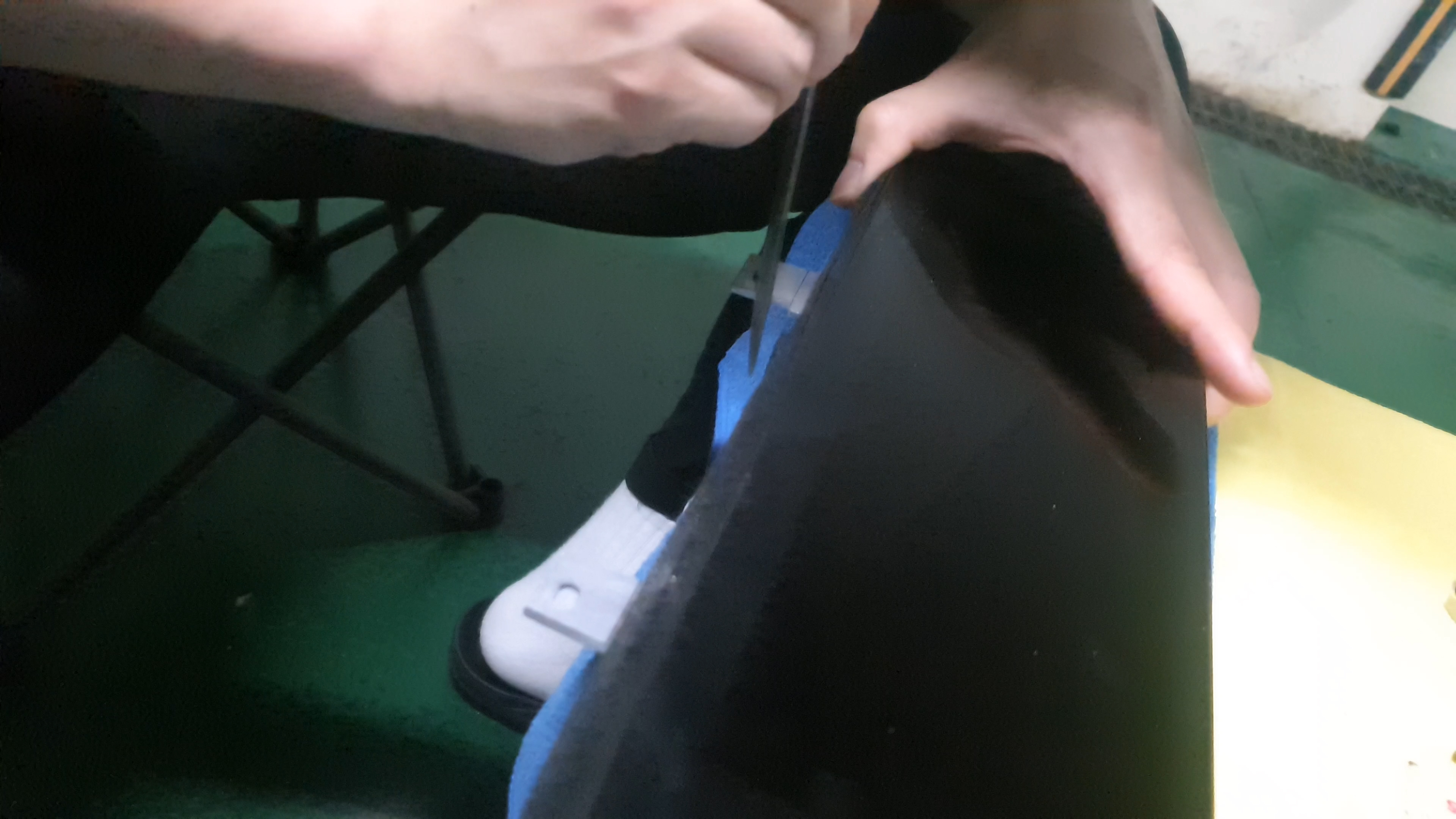

브라켓쪽을 쇠 줄로 갈아내서 모양을 맞춰봅니다...

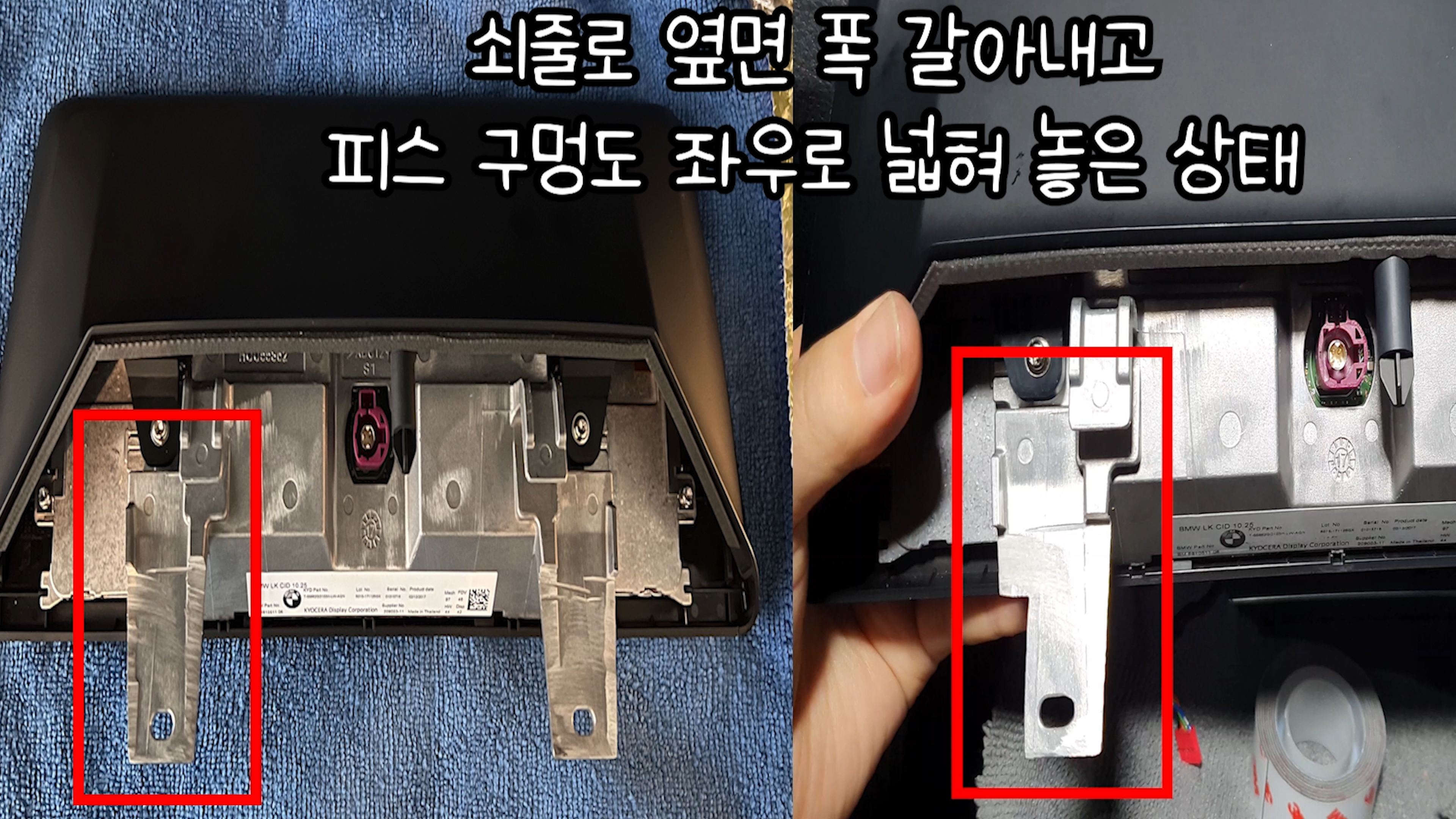

처음에 부품을 받았을때는 왼쪽과 같은 상태였는데

차량에 고정부분을 보고 오른쪽처럼 갈아냈습니다





브라켓을 갈아내고 다시한번 맞춰보는데 이번엔 피스 길이가 맞지않습니다ㅎ

피스를 조금 긴걸로 바꿔서 달아보니 성공!!

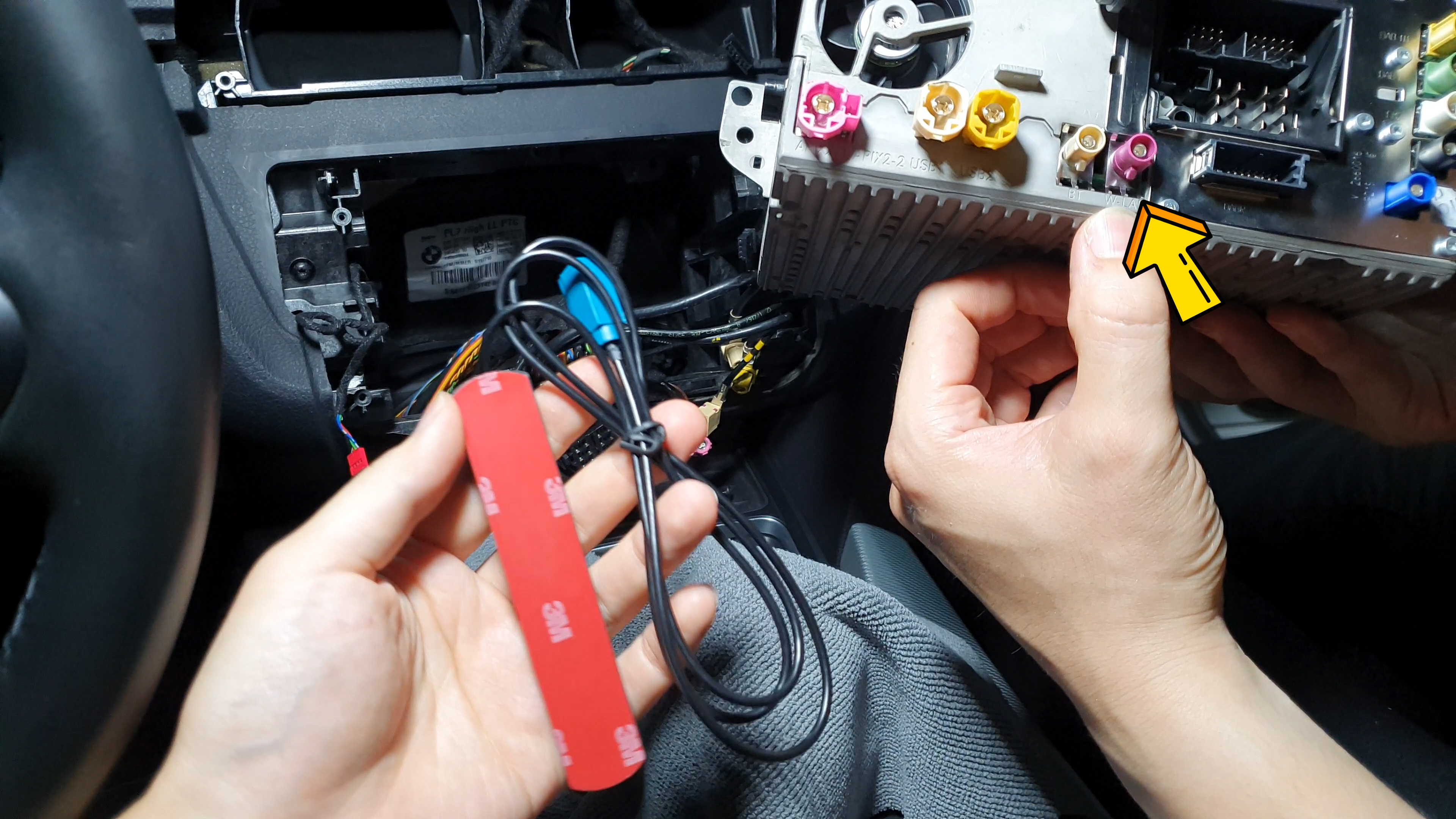

무선 카플레이를 위한 안테나. 화살표표시된 W LAN이라고 써져있는 포트에 꼽아줍니다





조립은 분해의 역순으로 해주면 되겠죠

헤드유닛에 커넥터 다 체결해주고 트림에 있는 커넥터도 체결해서 다시 장착해줍니다





조립을 다 하고 테스트를 해봅니다

오류생기는것도 없고 모두 정상작동하네요ㅎ



ID6라서 확실히 빠릿빠릿합니다

디스플레이 터치도 되고, 블루투스도 반응이 빨라졌습니다

무엇보다 무선 카플레이가 된다는 점!!

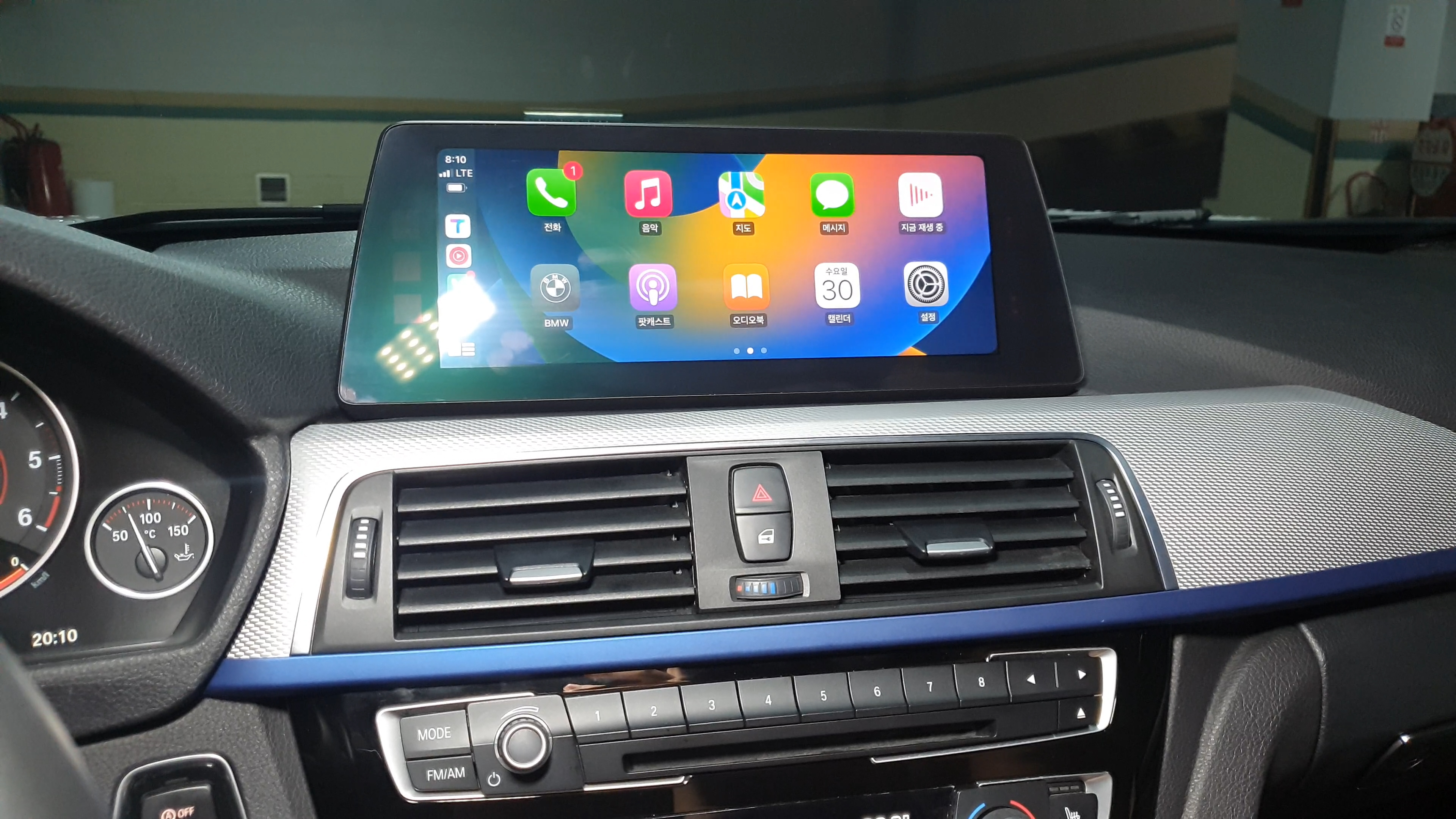

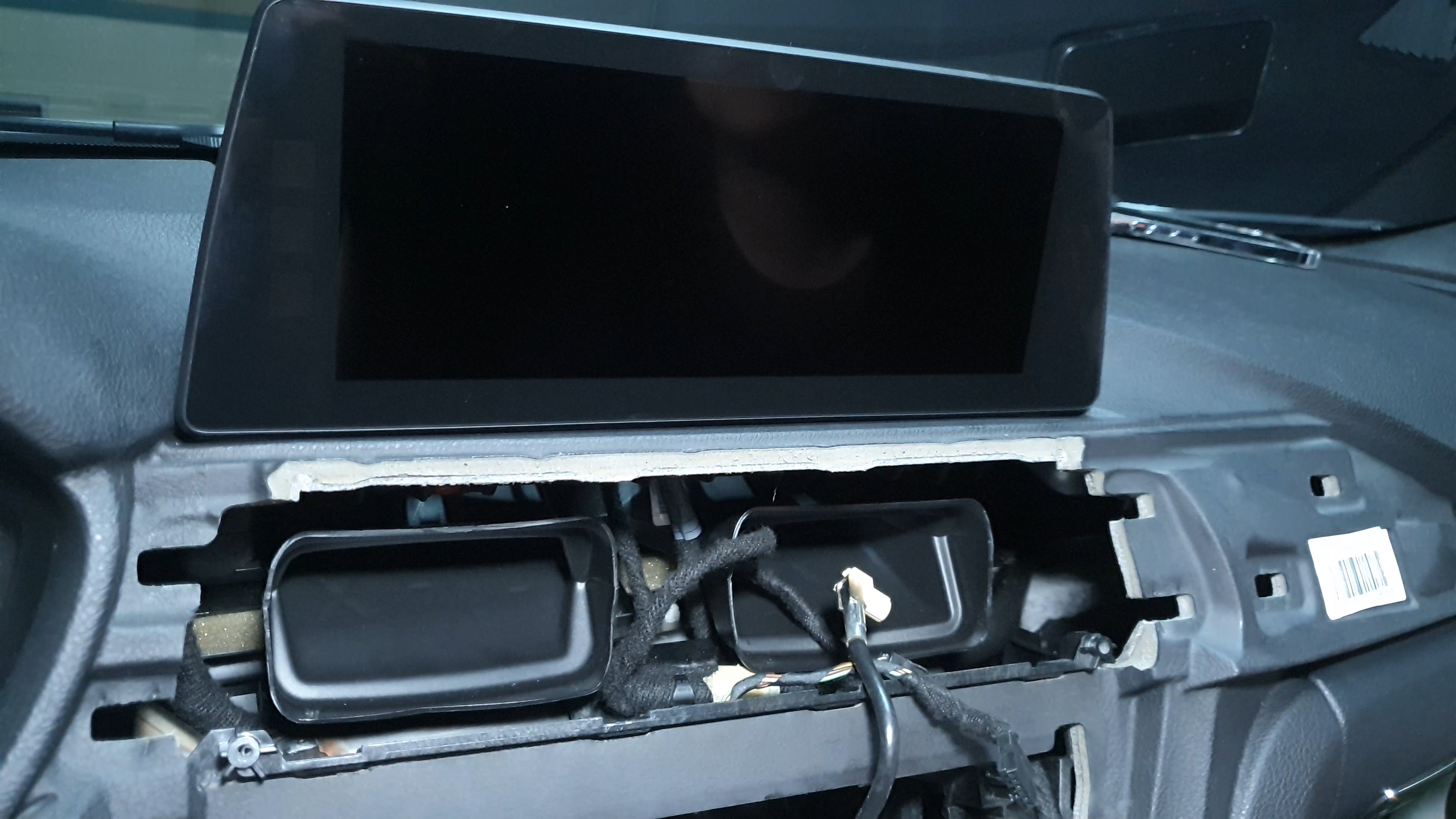

전체적인 장착 모습도 딱히 이상하지 않고 잘 어울리죠?!



요 차량의 차주는 최대한 순정을 유지하면서 업그레이드를 하기를 원했기 때문에

150만원이라는 비용이 아깝지 않다고 하네요ㅎ
