[제이DIY's 소소한다이 #1] i30(gd) 윈도우스위치 교환하기

안녕하세요 제이DIY 입니다 :)

자 오늘은 현대 i30 2세대 차량입니다!

현재 운전석쪽 윈도우스위치가 말썽이라고하는데

윈도우스위치를 한번 교환해 보도록 하겠습니닷



그럼 바로한번 시작해보겠습니다!!

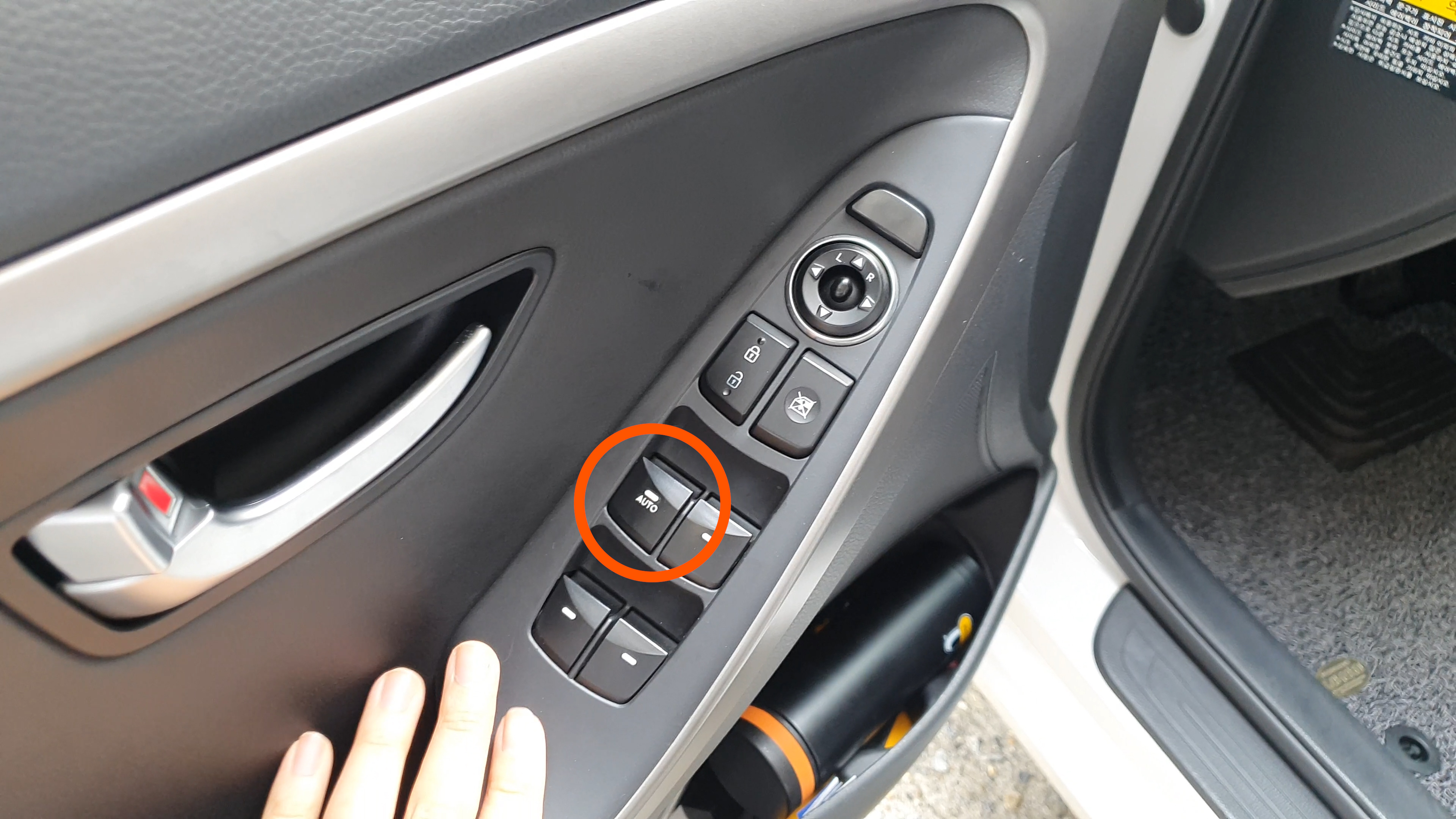

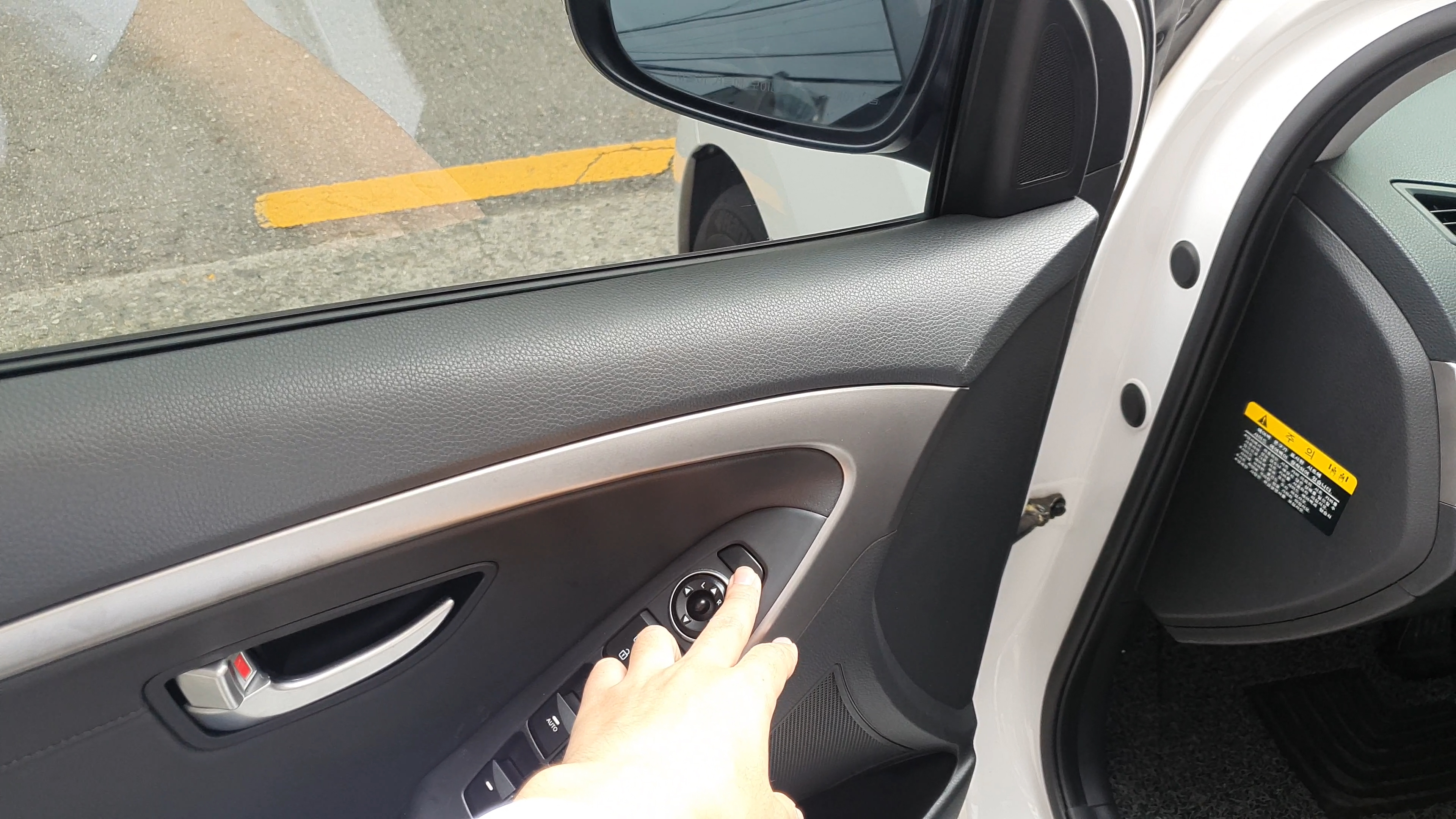

현재 요차량은 운전석만 오토윈도우 사양이고 운전석을 뺀 나머지 스위치는 정상작동을 합니다

운전석스위치가 오토라서 살짝만 누르면 창문이 누른만큼만 움직이고 깊게누르면 끝까지 움직이는 구조이죠

근데 지금은 스위치가 중간에 걸리지 않고 살짝만 눌러도 내려가서 다시 복귀가 되지 않는 상황입니다

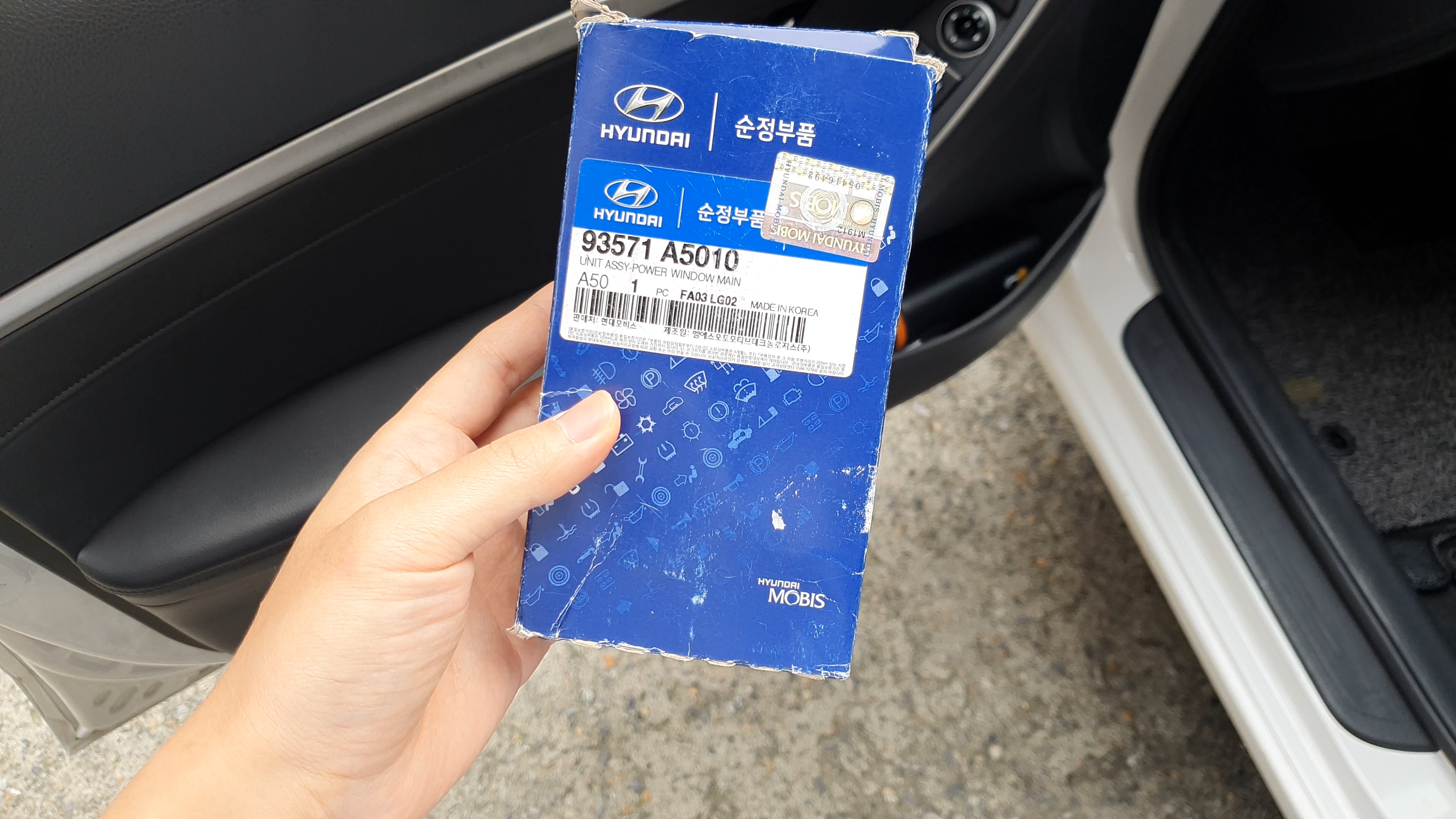

부품은 93571 A5010 으로 교체를 해주면 됩니다

그럼 분해를 시작해보겠습니다

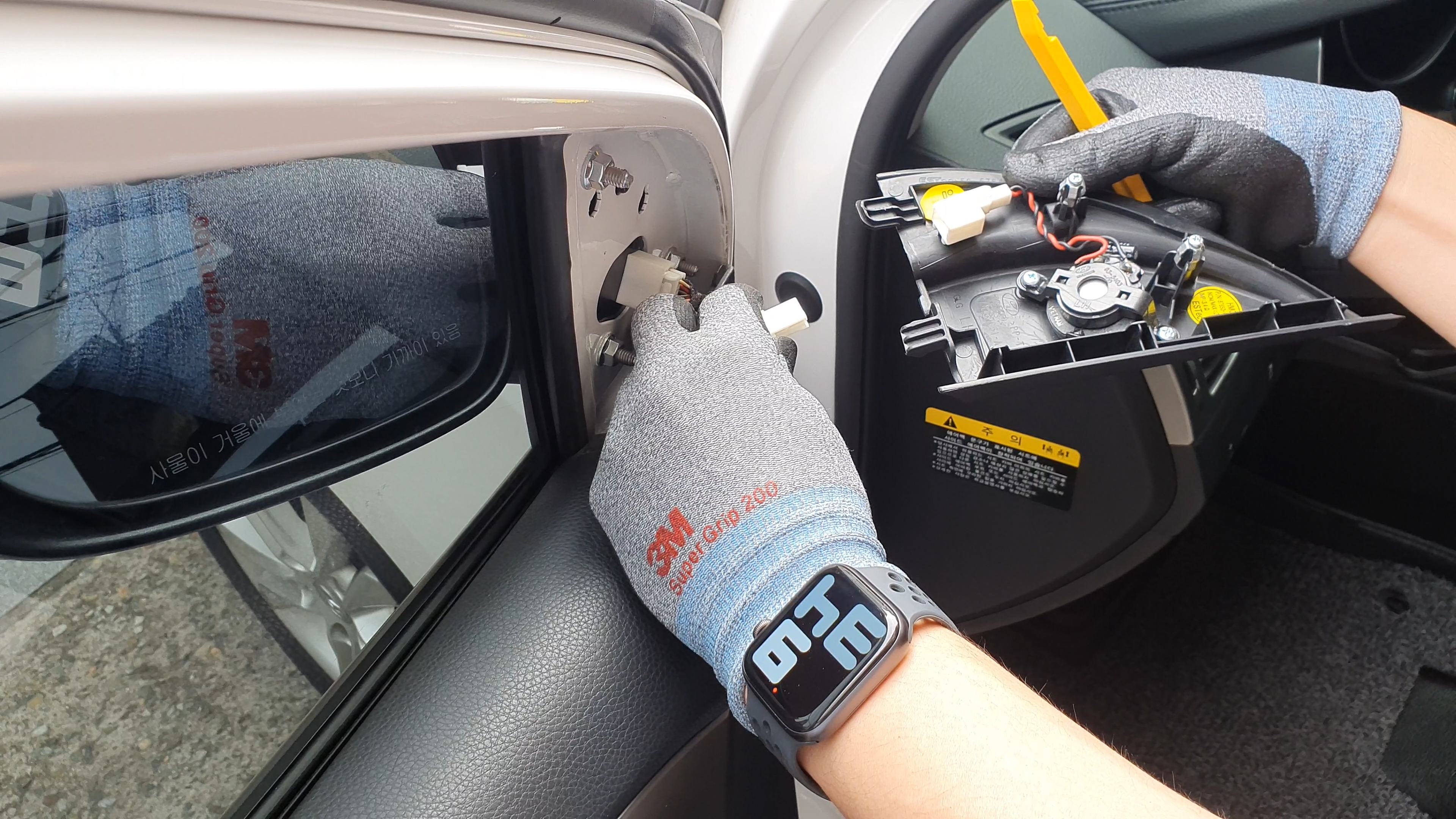

트위터 부분에 플라스틱헤라를 틈사이로 집어넣어서

분리하고 커넥터까지 뽑아줍니다

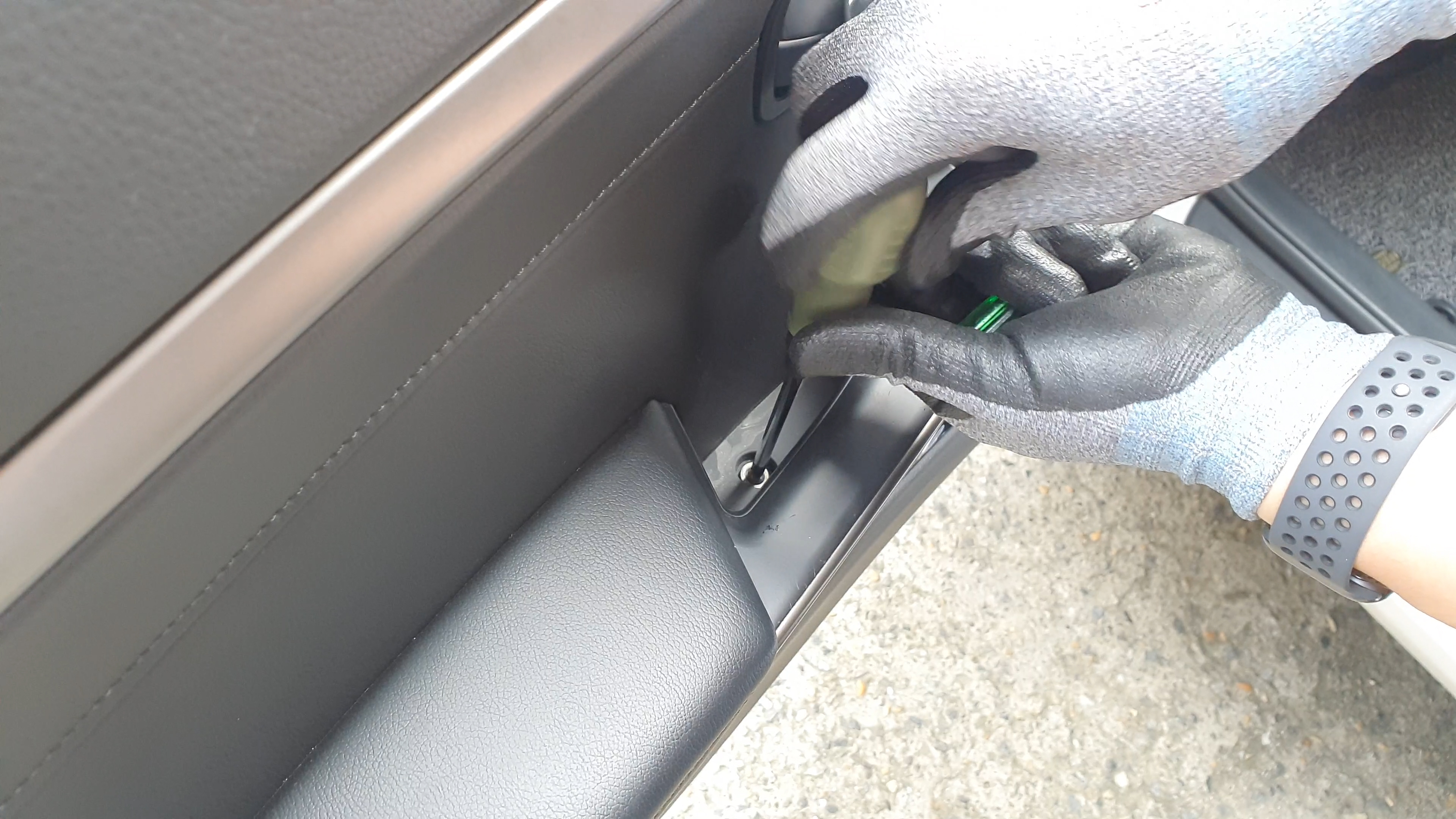

도어 계폐부에 커버를 일자드라이버로 열어주고 안쪽에 나사를 제거해줍니다

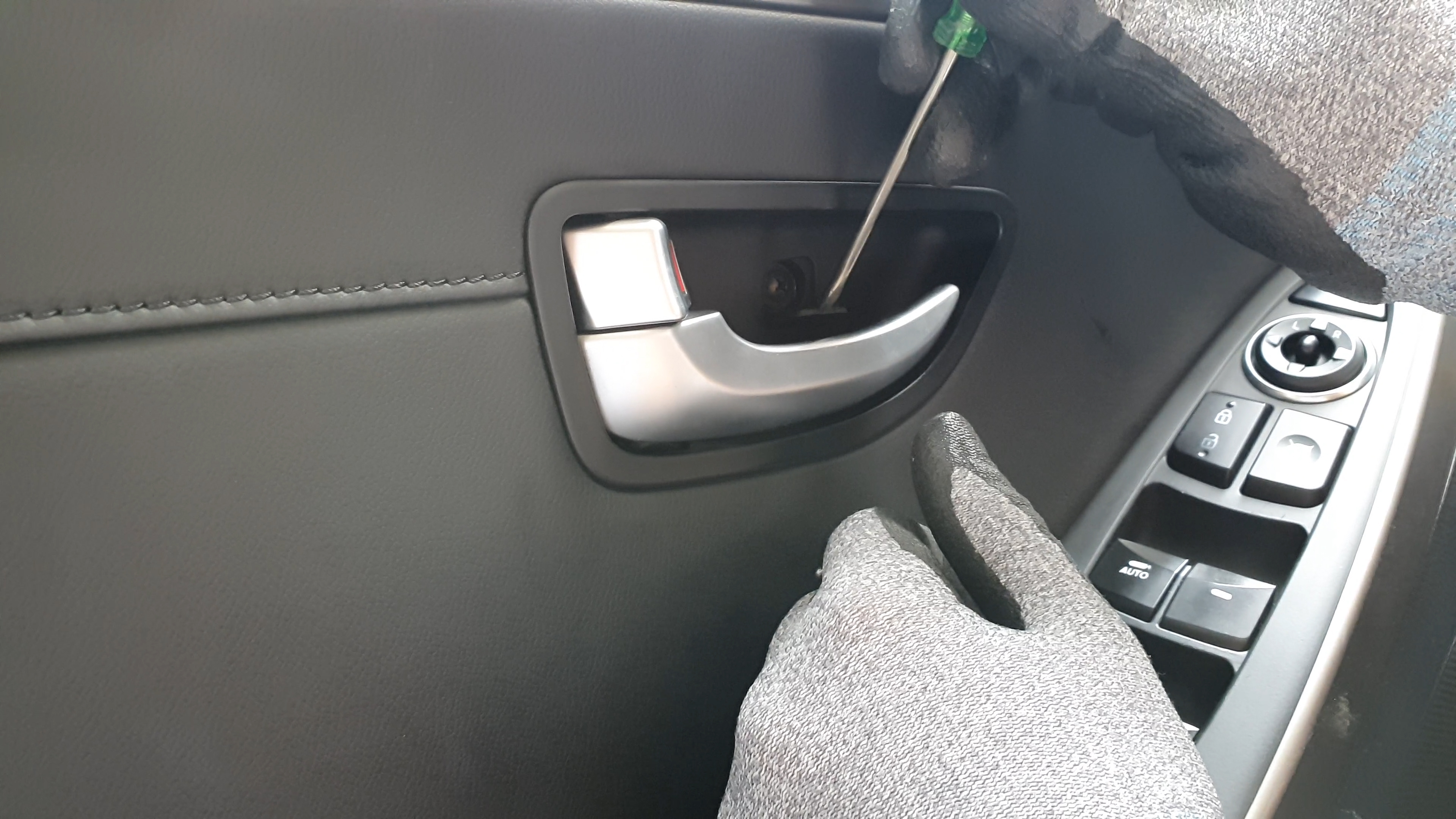

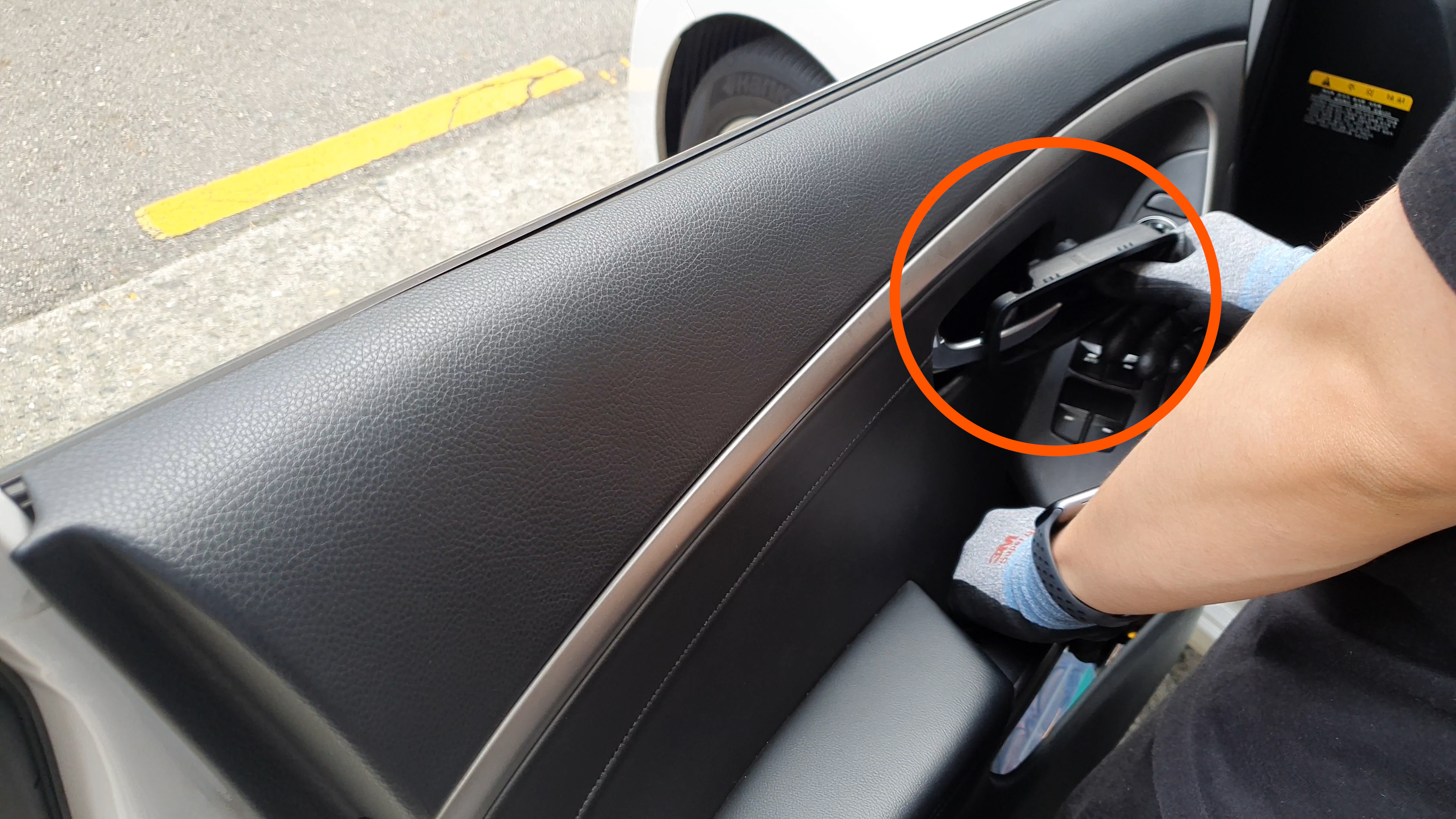

도어 손잡이부분도 커버를 들어올리면 나사가 보이는데 마찬가지로 제거해줍니다

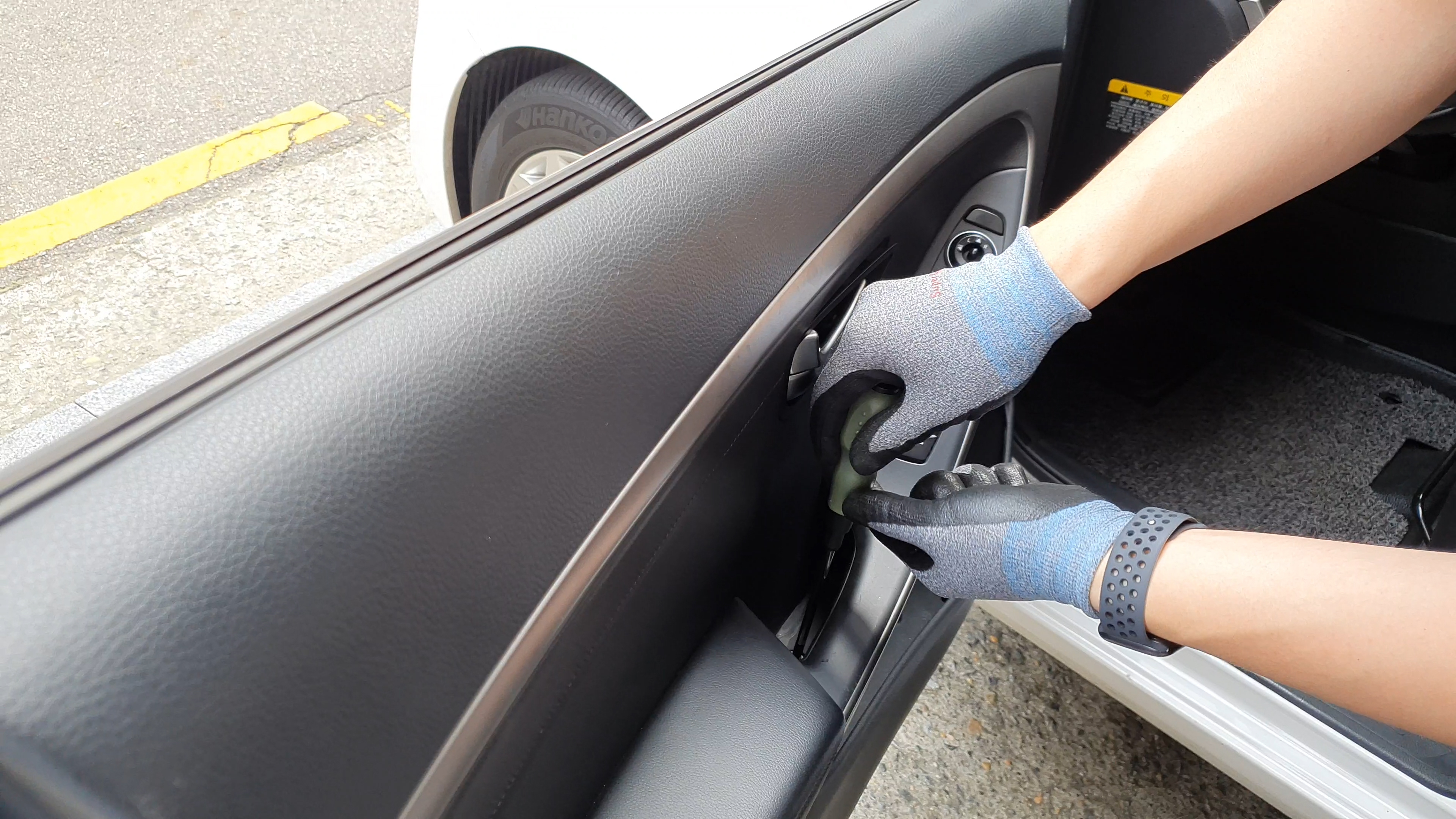

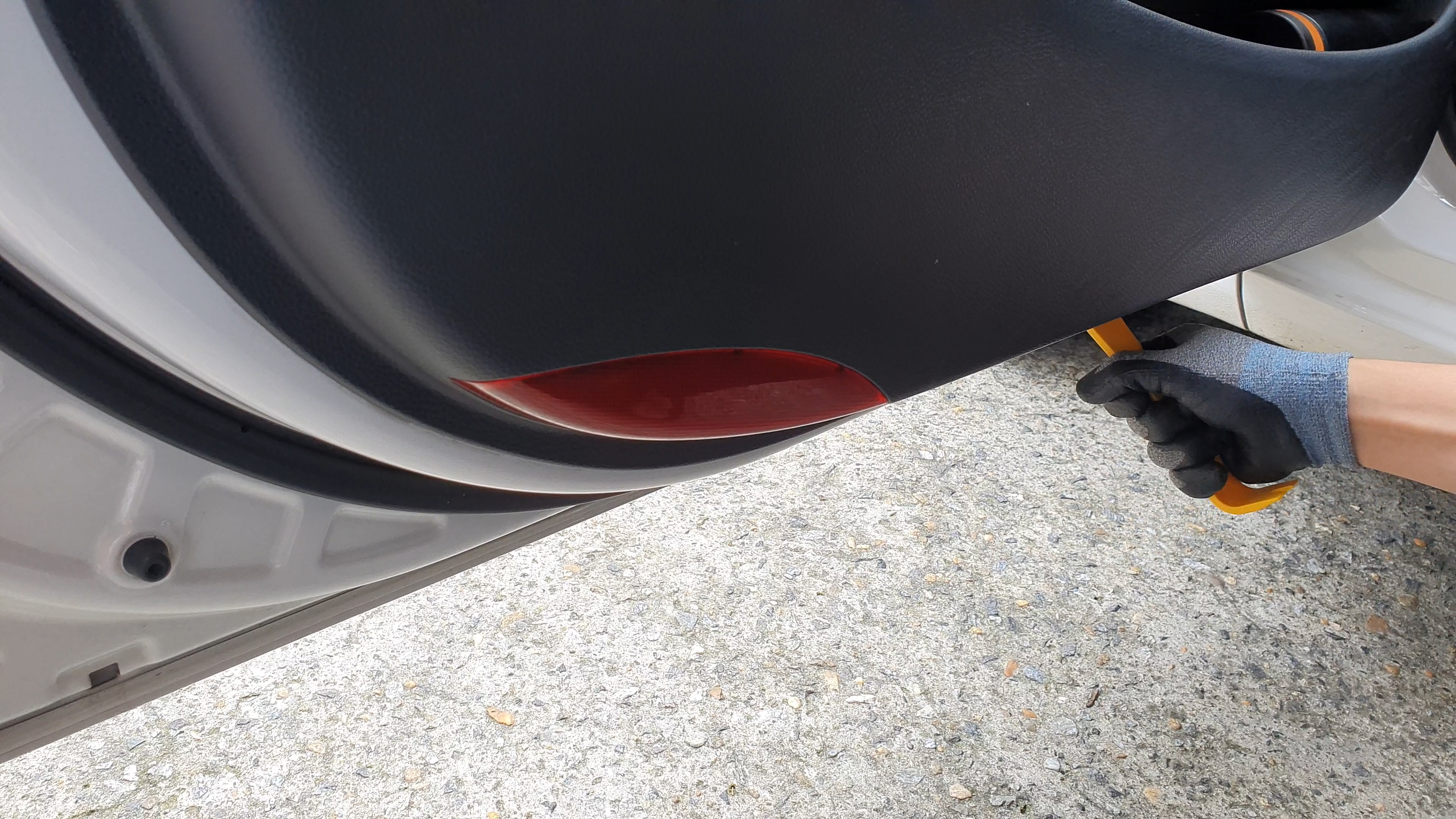

그럼 이제 도어트림 아래쪽으로 헤라를 넣어서 제껴줍니다

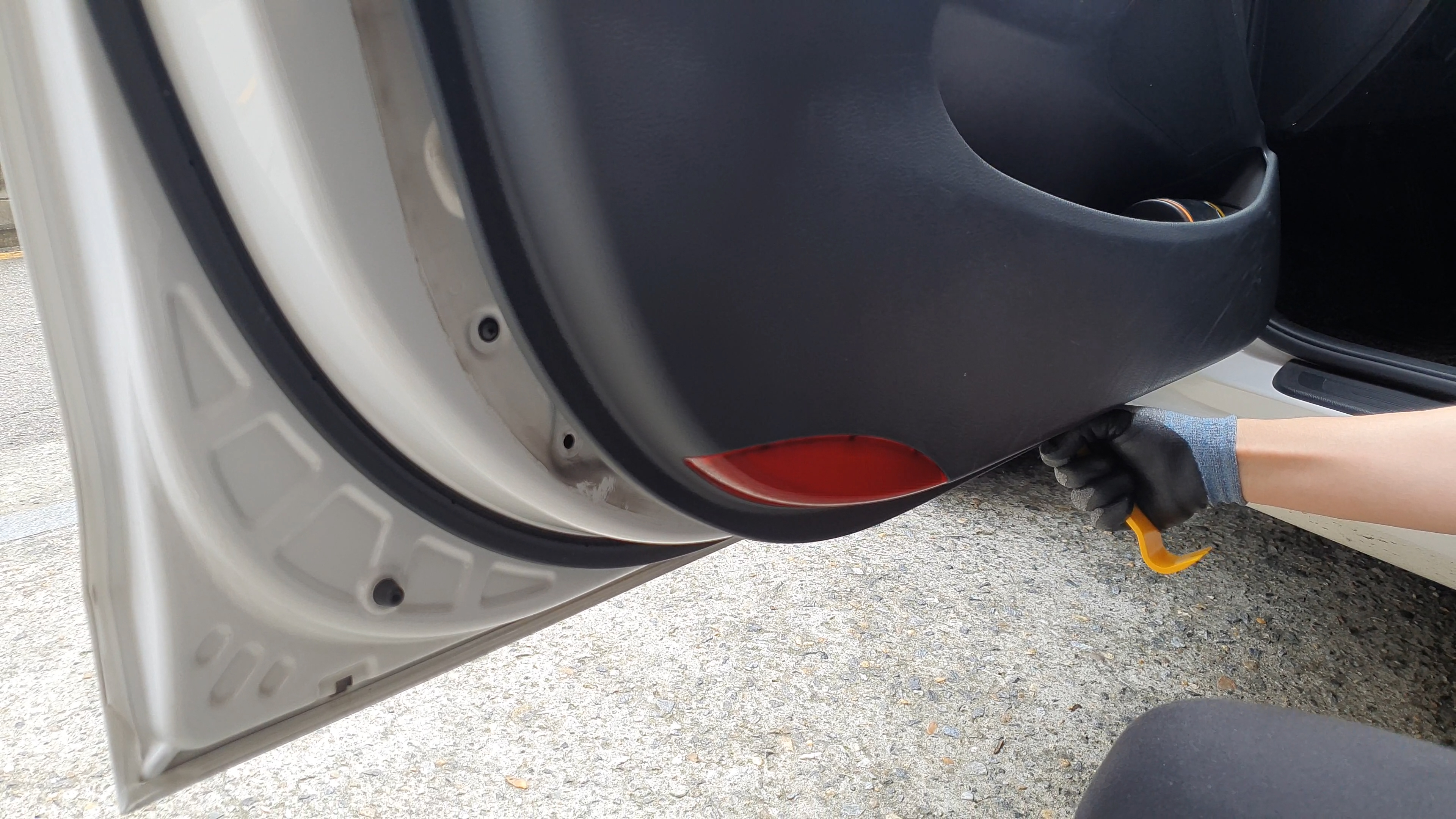

아래쪽부터 차츰차츰 옆으로 가면서 고정되있는 키를 분리시켜줍니다



어느정도 키가 분리되면 아래쪽을 잡고 힘을줘서 한번에 당기면 이렇게 도어트림이 탈거가됩니다



도어컵 몰딩을 빼주고 도어트림전체를 위로 들어올려줍니다



그러면 이렇게 도어트림이 탈거가되죠?

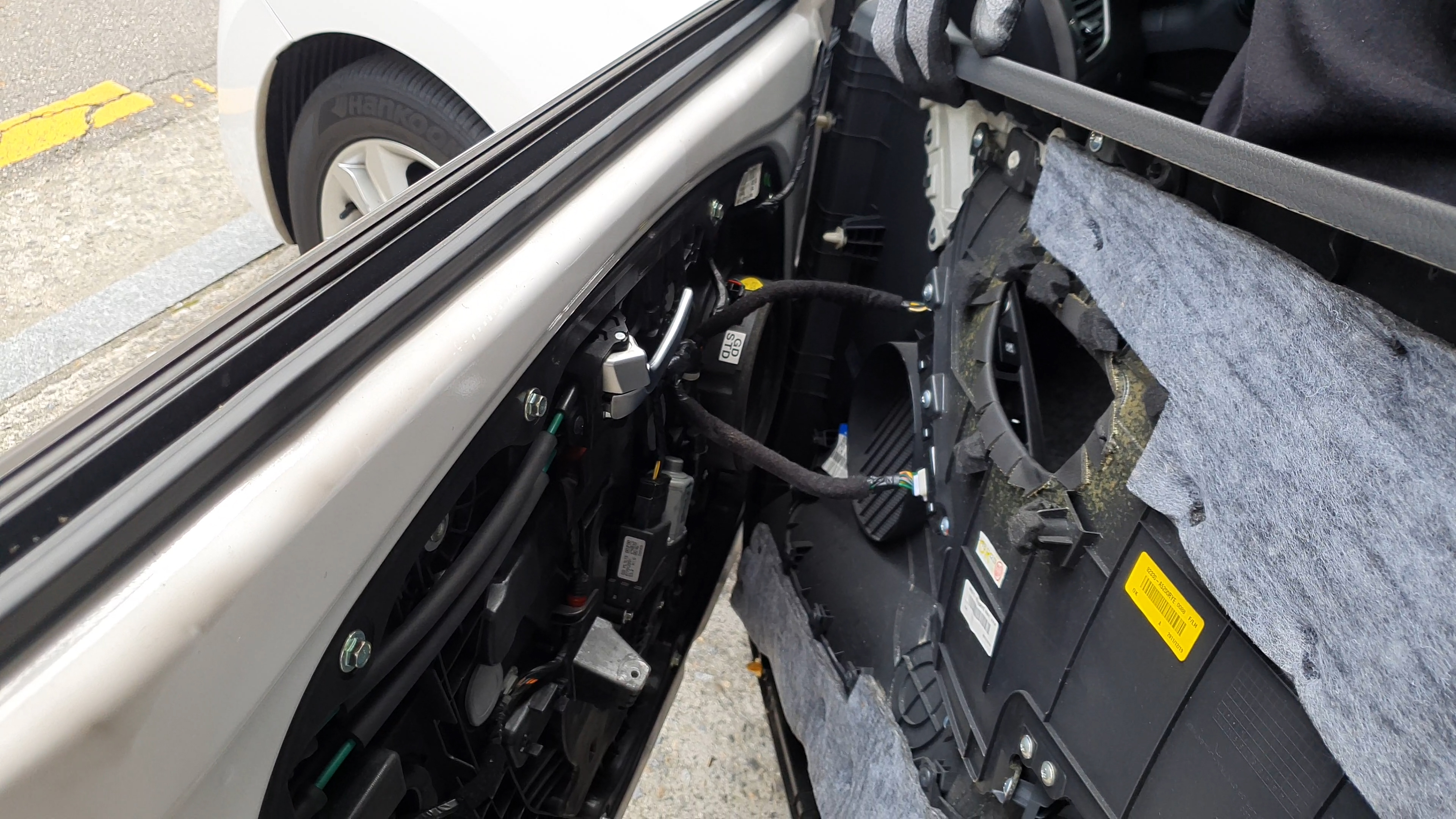

도어트림과 문짝에 연결되어있는 커넥터들도 다 뽑아주겠습니다

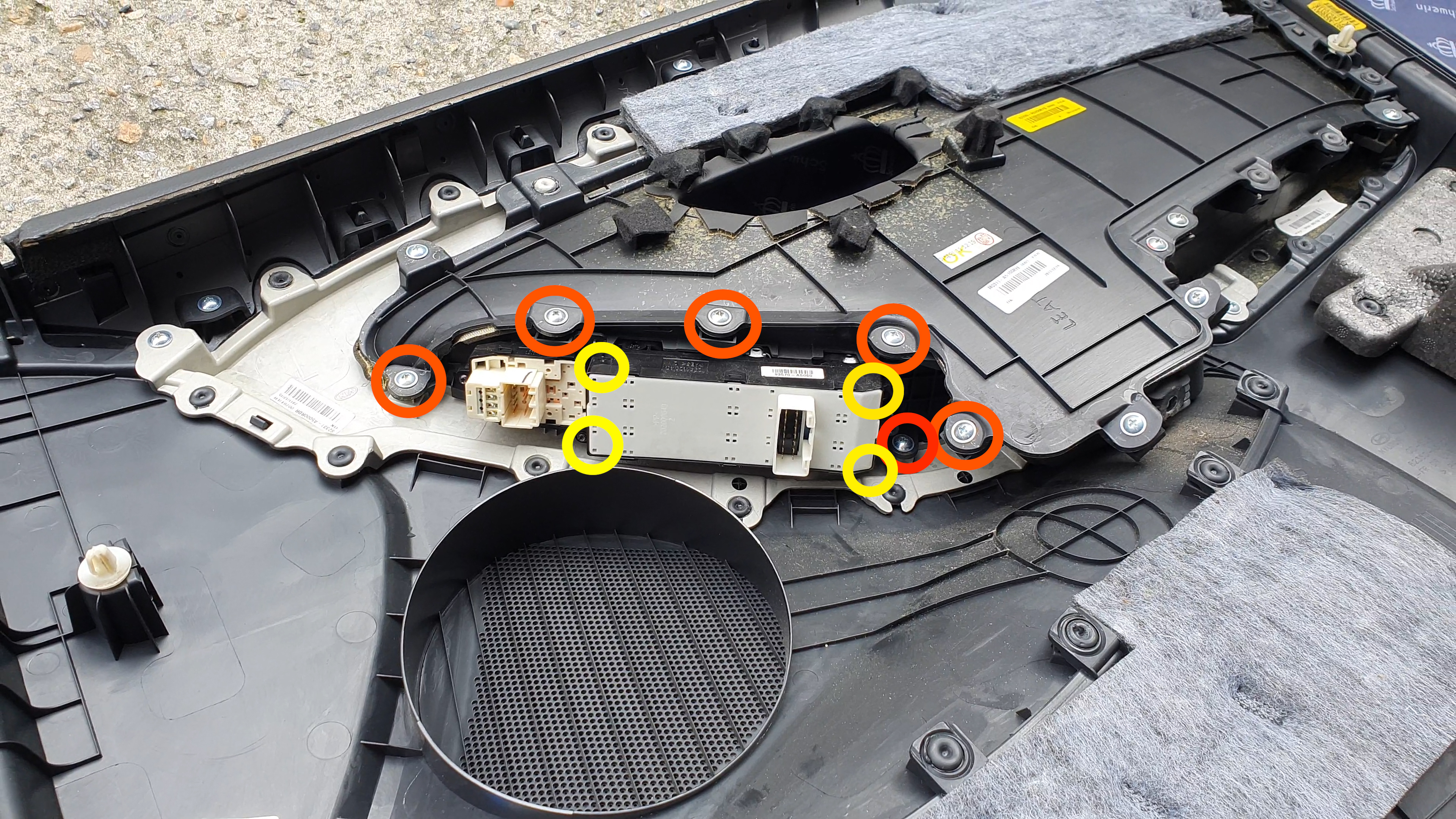

탈거한 도어트림을 보면 빨간네모 안에 저 부품이 윈도우스위치 부품인데 저걸 빼내야 합니다



저는 빨간색 동그라미 6개나사와 윈도우스위치 고정나사 노란색동그라미 4개를 풀어주고

윈도우 스위치 부품을 빼내려고 합니다

※ 노란색 동그라미는 별모양★나사 입니다 ※

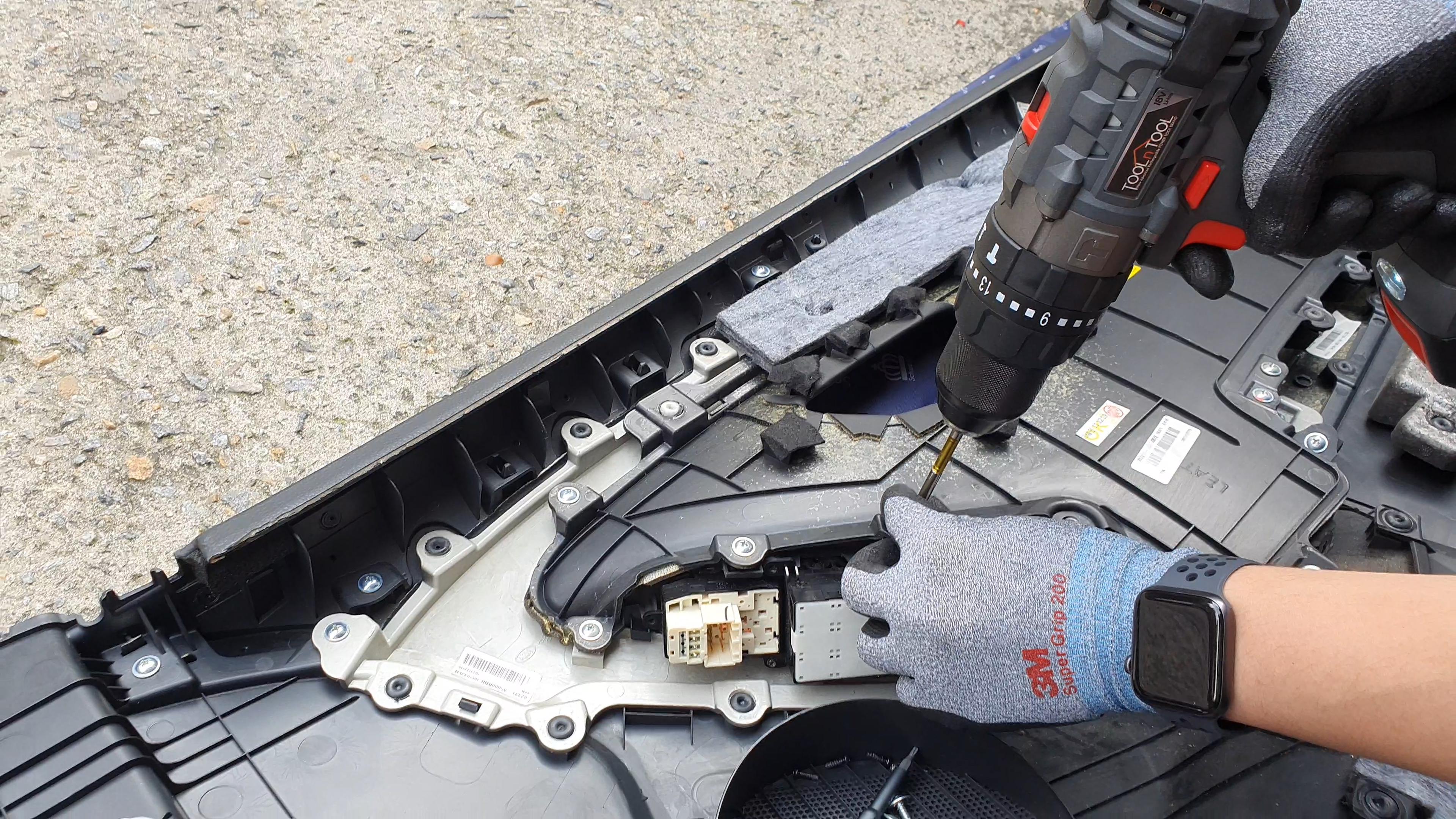

큰 나사부터 풀어주고나서 윈도우스위치 별모양나사를 풀어줍니다

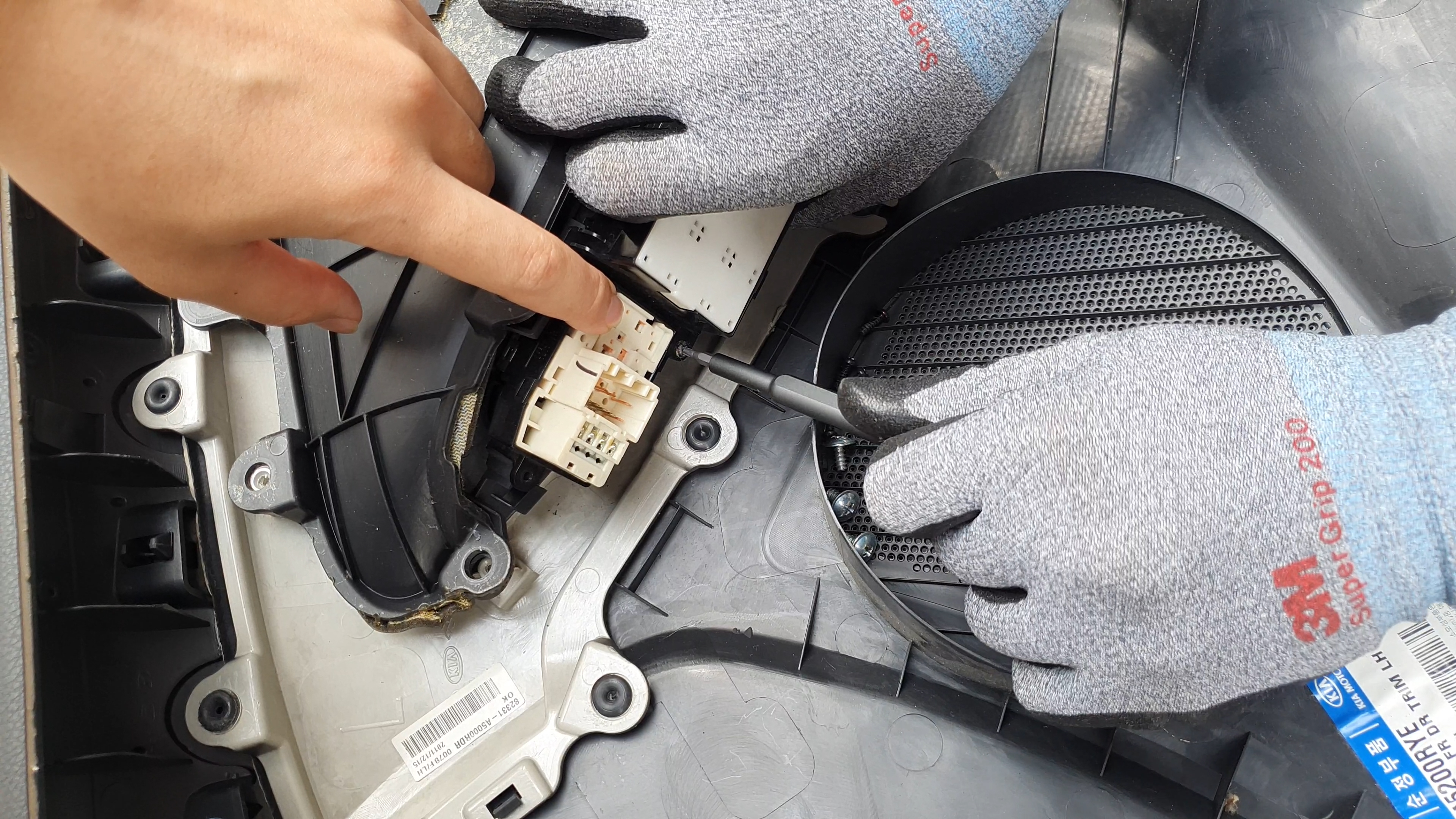

※ 아래쪽 별모양나사는 공간이 안나오니 약간 들어올려주면서 풀어주면 되더라고요 ※



드디어 이렇게 기존의 윈도우스위치 부품을 탈거하였습니다

새로운부품으로 교환!!!



새로운부품 끼워주고 다시 풀었던 나사 다 조여줍니다

※ 조립은 분해의 역순 ※



도어트림 커넥터를 연결하고 테스트를 해보니 이상없이 잘되는거 확인



도어트림 위에서 부터 장착시켜주고 손으로 툭툭 쳐가면서 안쪽에 고정키를 문짝과 맞물려줍니다



도어트림 고정나사 2개도 다시 장착해주고요



트위터부분도 커넥터체결후 손으로 툭툭쳐서 끼워줍니다



조립완료 후 다시한번 이상유무 확인!!

★ PERFECT ★



테스트해보니 이상없이 잘되네요ㅎ



자 오늘은 i30 2세대차량 윈도우스위치 교환 작업을 해보았습니다

도어트림을 탈거하고 부품을 교체해야되서 약간의 번거로움이 있지만

그렇게 어려운작업은 아니죠?ㅎ



오늘도 이렇게 DIY로 소중한 내돈을 아꼈습니다

도전하세요!!

자세한 내용은 아래 영상을 봐주세요 :)
