안녕하세요 :)

집에 2010년식 포르테 차량이 한대 있는데

언제부턴가 운전석 사이드미러가 소리만 나고 접히지가 않더라고요?!

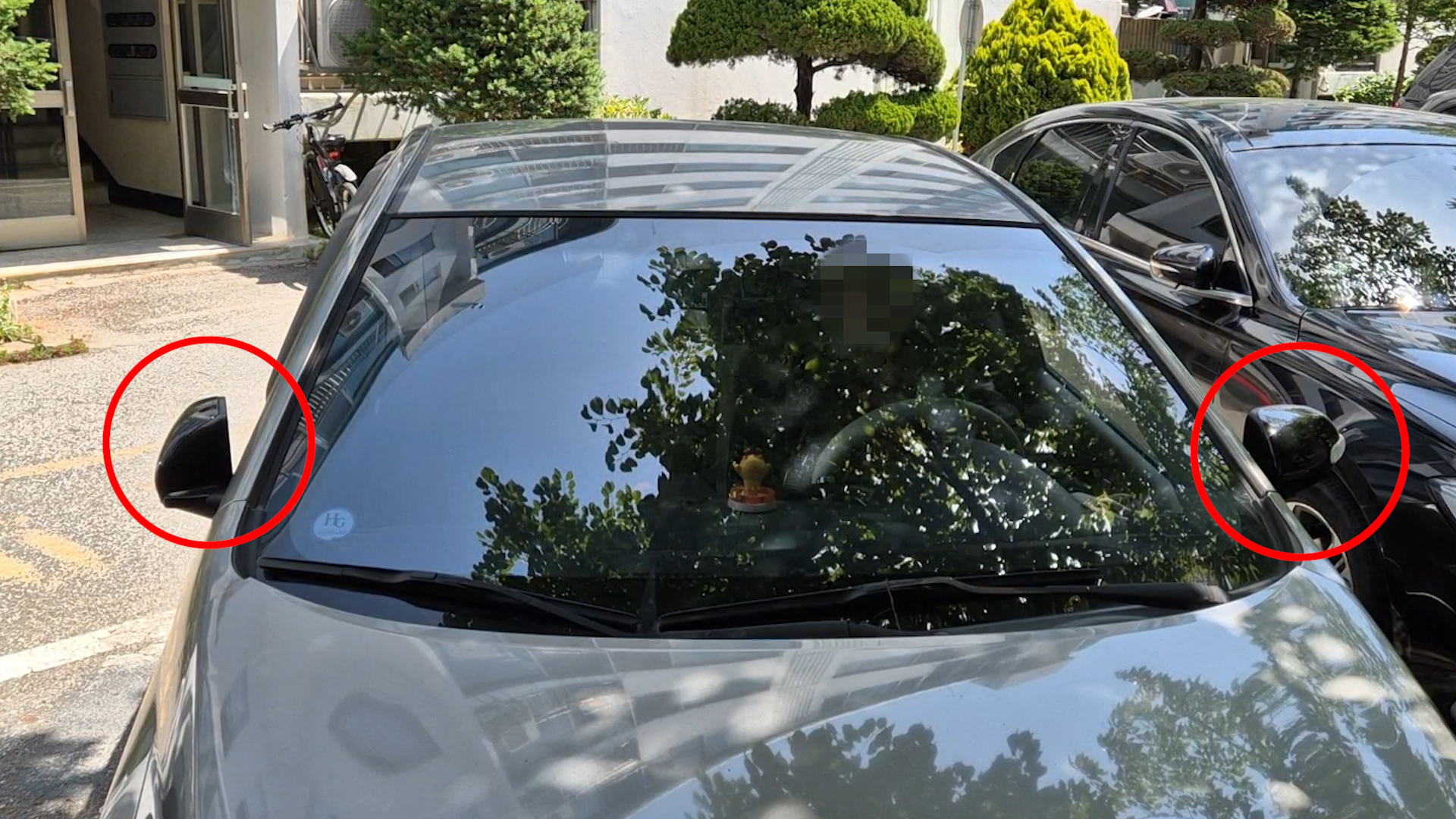

조수석은 접혀있는데 운전석은 펴져있죠?

모터돌아가는 소리는 나는데 접히지는 않는 증상!

같은 사례를 검색해보니 아마도 안쪽에 플라스틱 기어가 부러진거 같습니다





우선 사이드미러를 탈거해야겠죠?

도어 안쪽에 트위터부분을 당겨서 트위터를 제거해줍니다

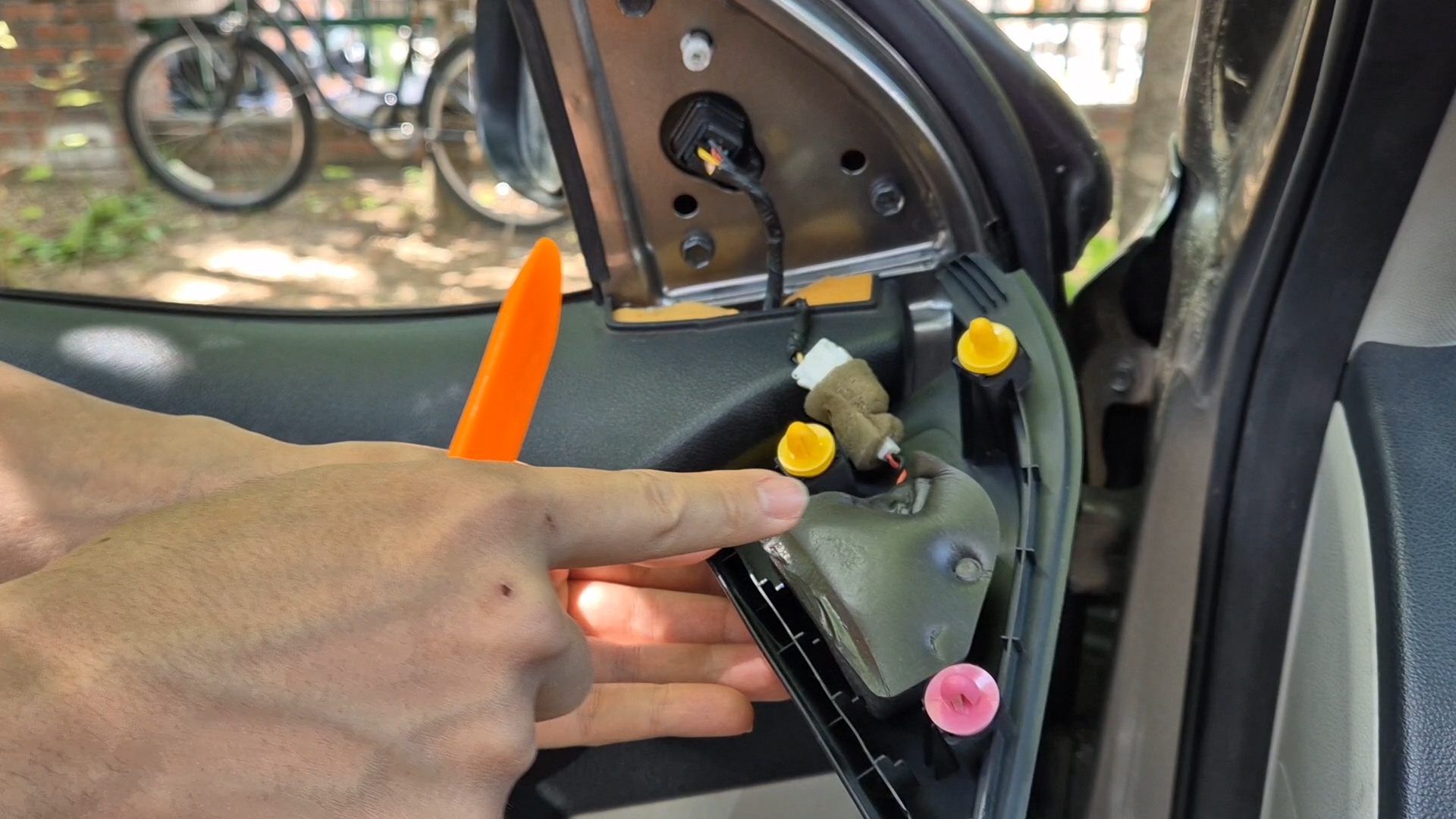

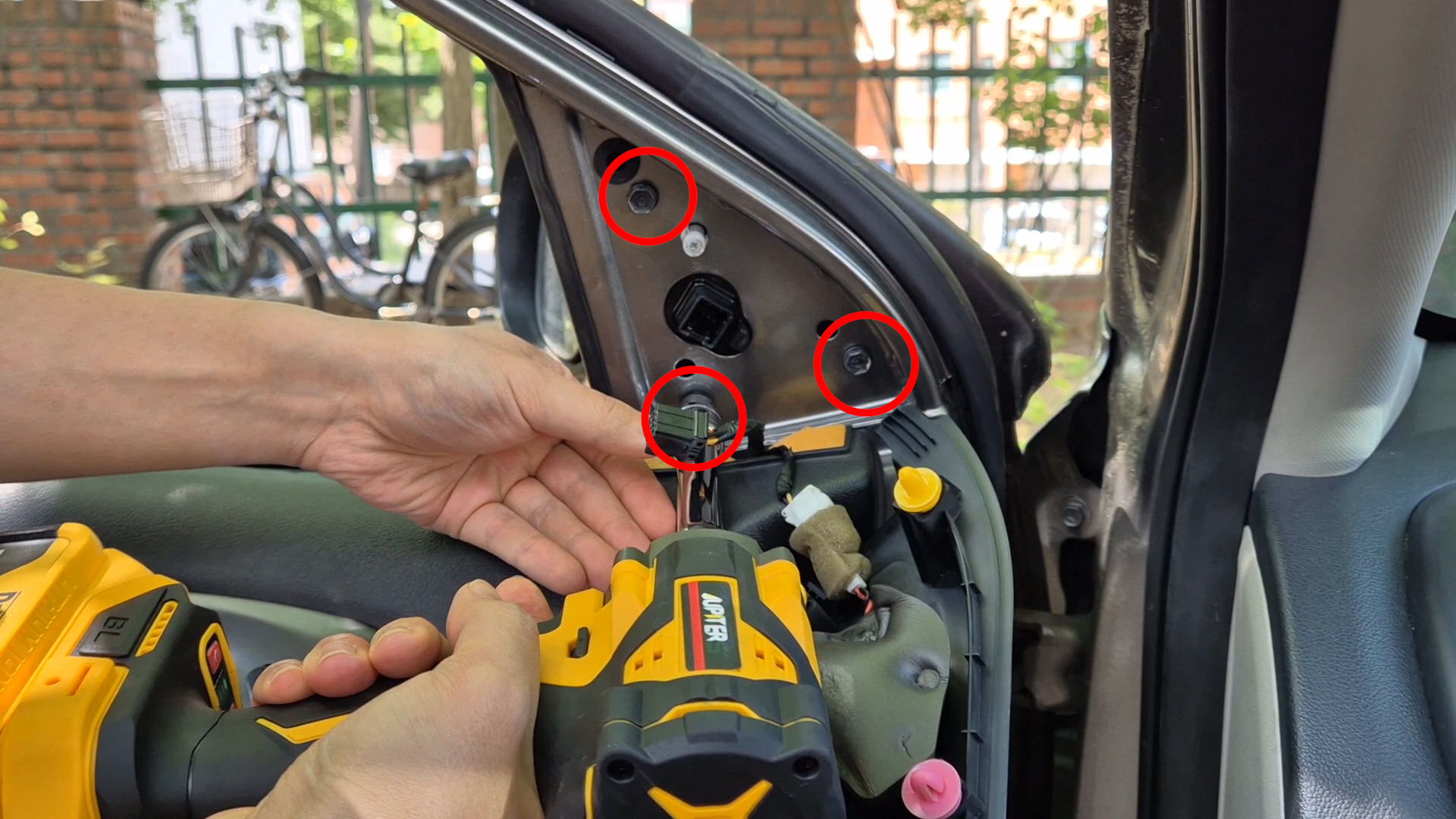

커넥터를 제거하고 10mm볼트 3개를 풀어줍니다

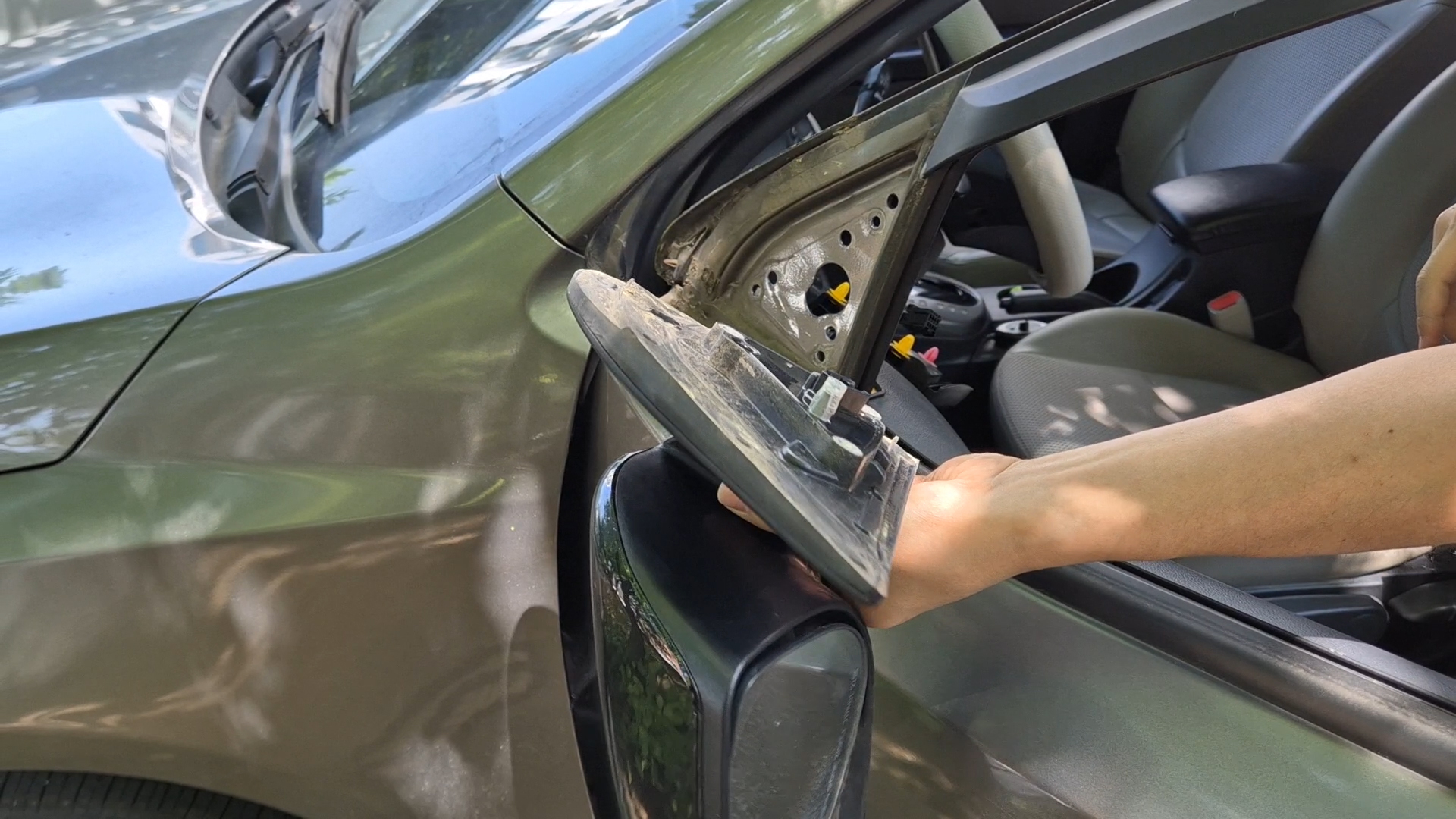

그리고나서 바깥쪽에서 당겨주면 사이드미러 탈거 가능합니다





집으로 가지고 들어와서 분해를 시작해봅니다

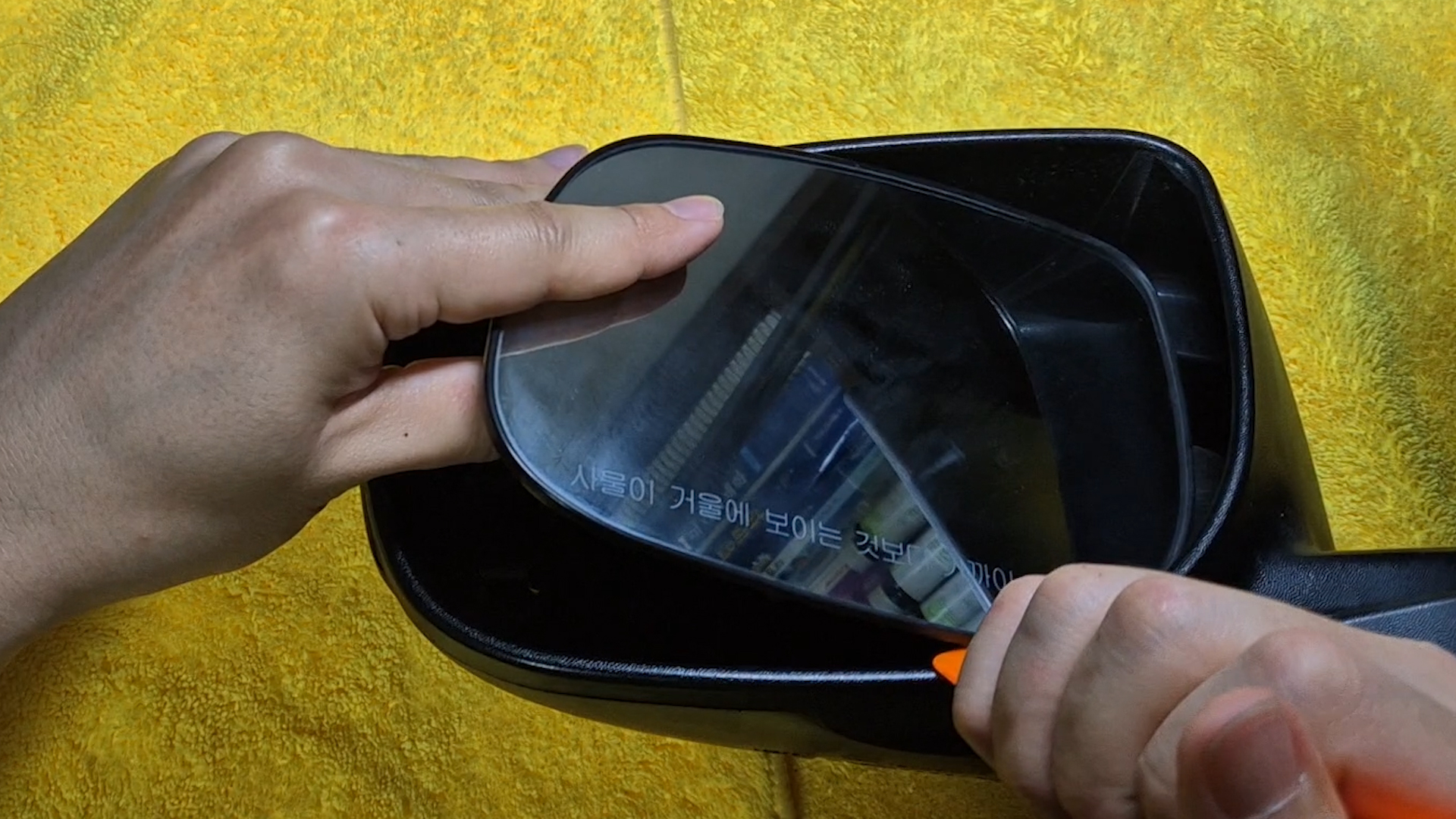

우선 거울 사이에 리무버를 넣어가면서 거울을 탈거해줍니다

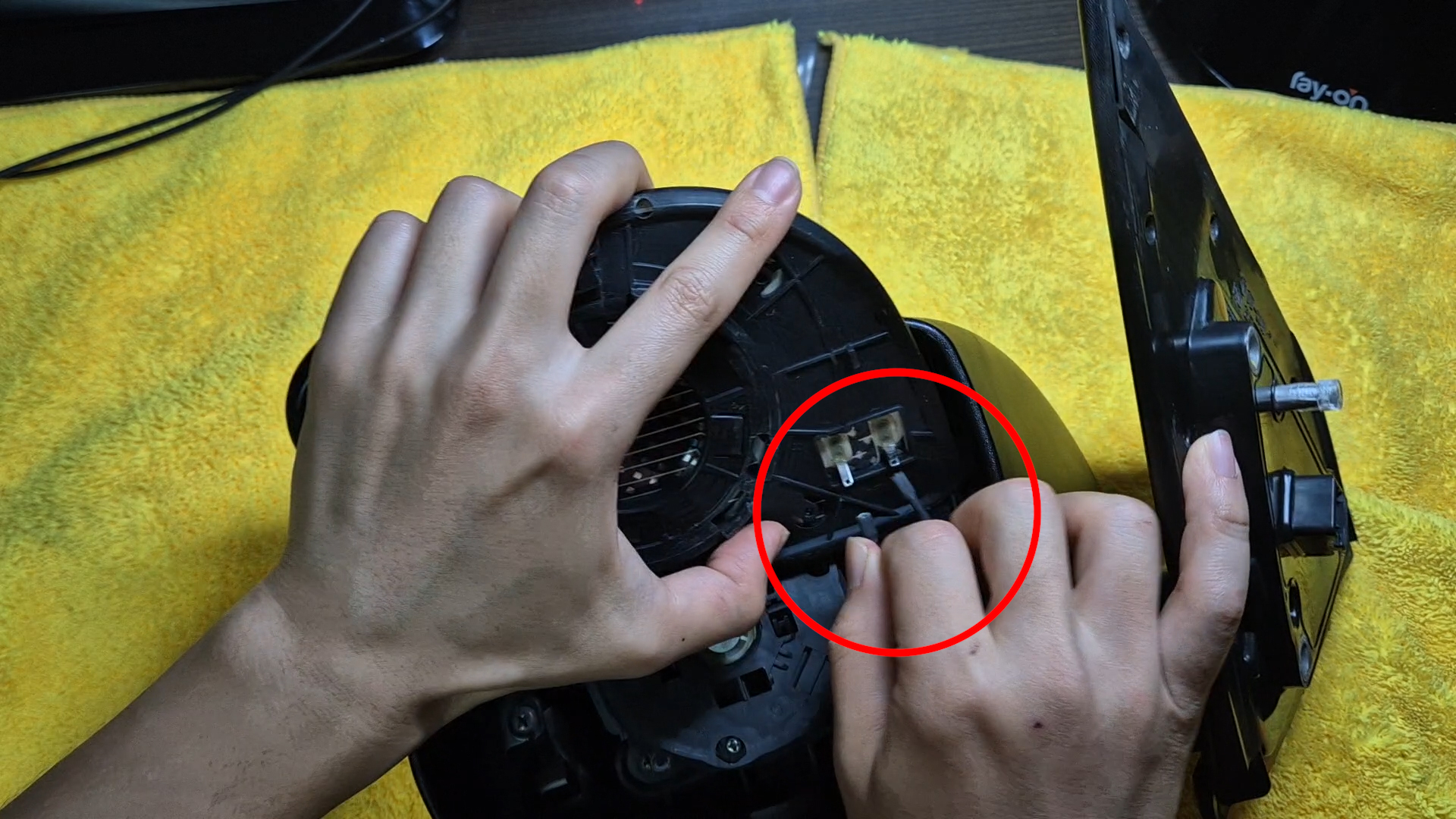

거울에 연결되어있는 열선 커넥터를 당겨서 제거해줍니다





일단 눈에 보이는 나사를 다 풀어줍니다

각도상 안풀리는 것도 있으니 안풀리는 것 빼고는 다 풀어줍니다

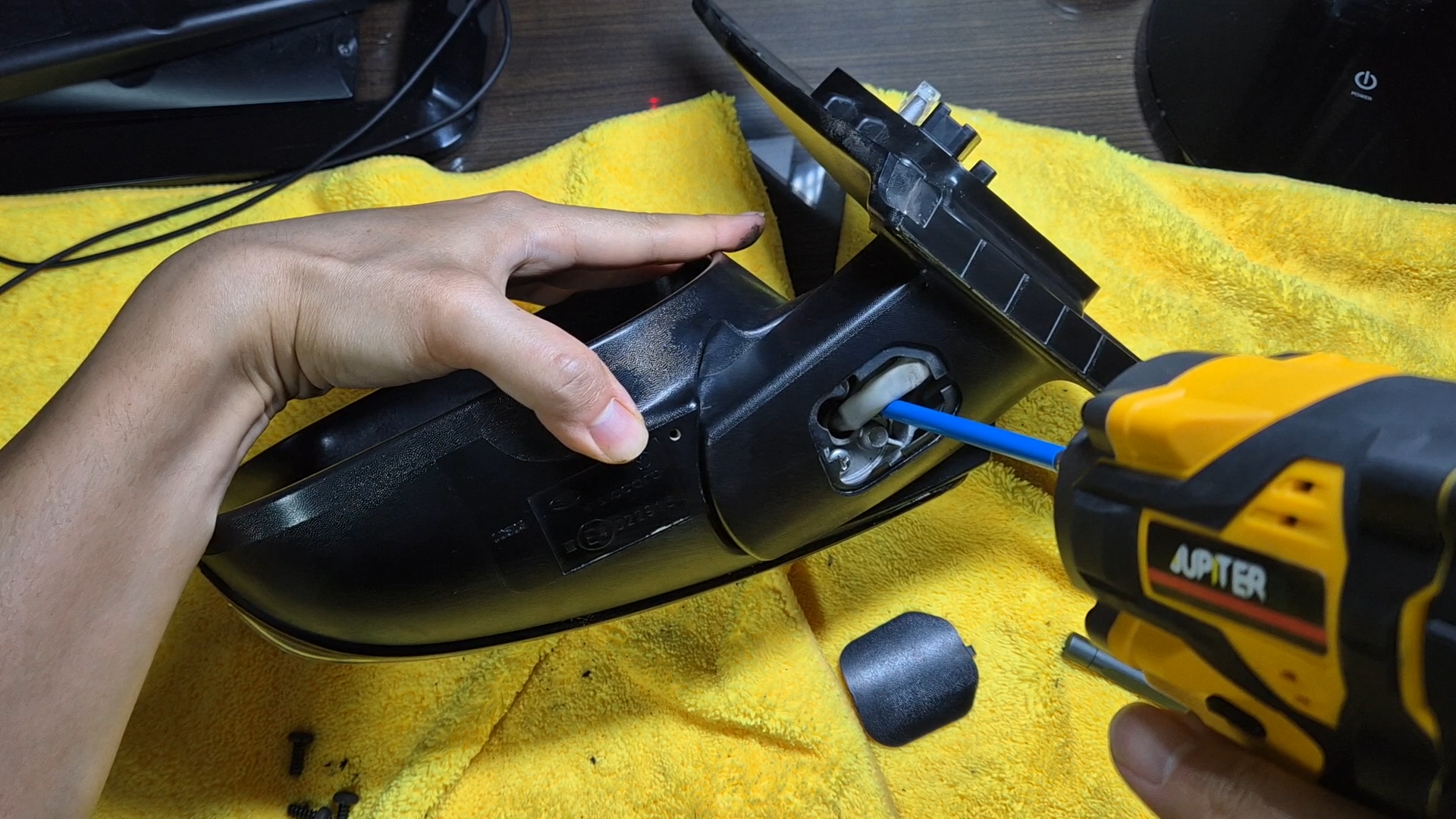

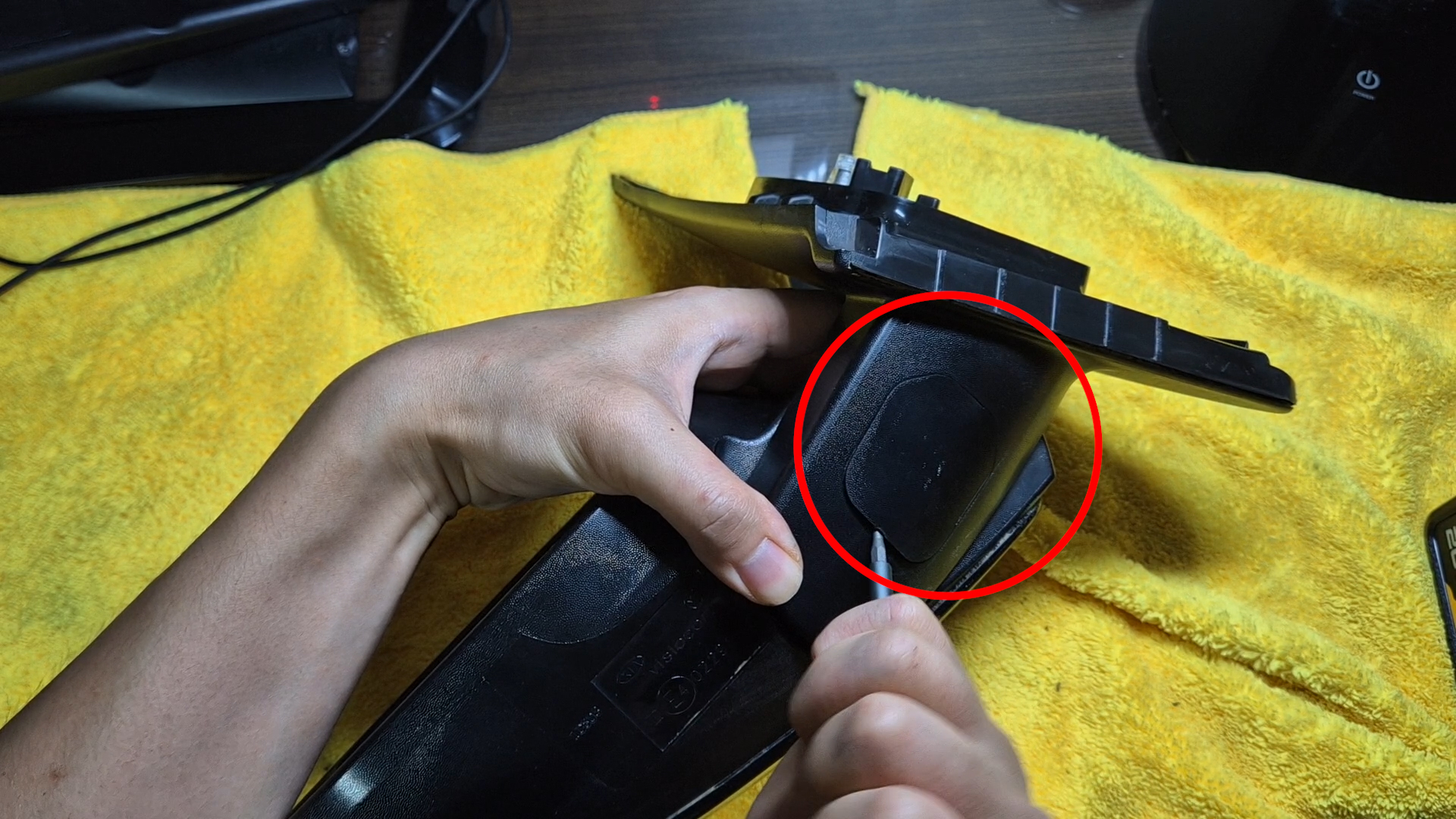

아래쪽에 보면 커버가 하나 있는데 일자드라이버로 찔러서 커버를 제거합니다





커버를 제거하면 안쪽에 나사가 있는데 다 풀어줍니다

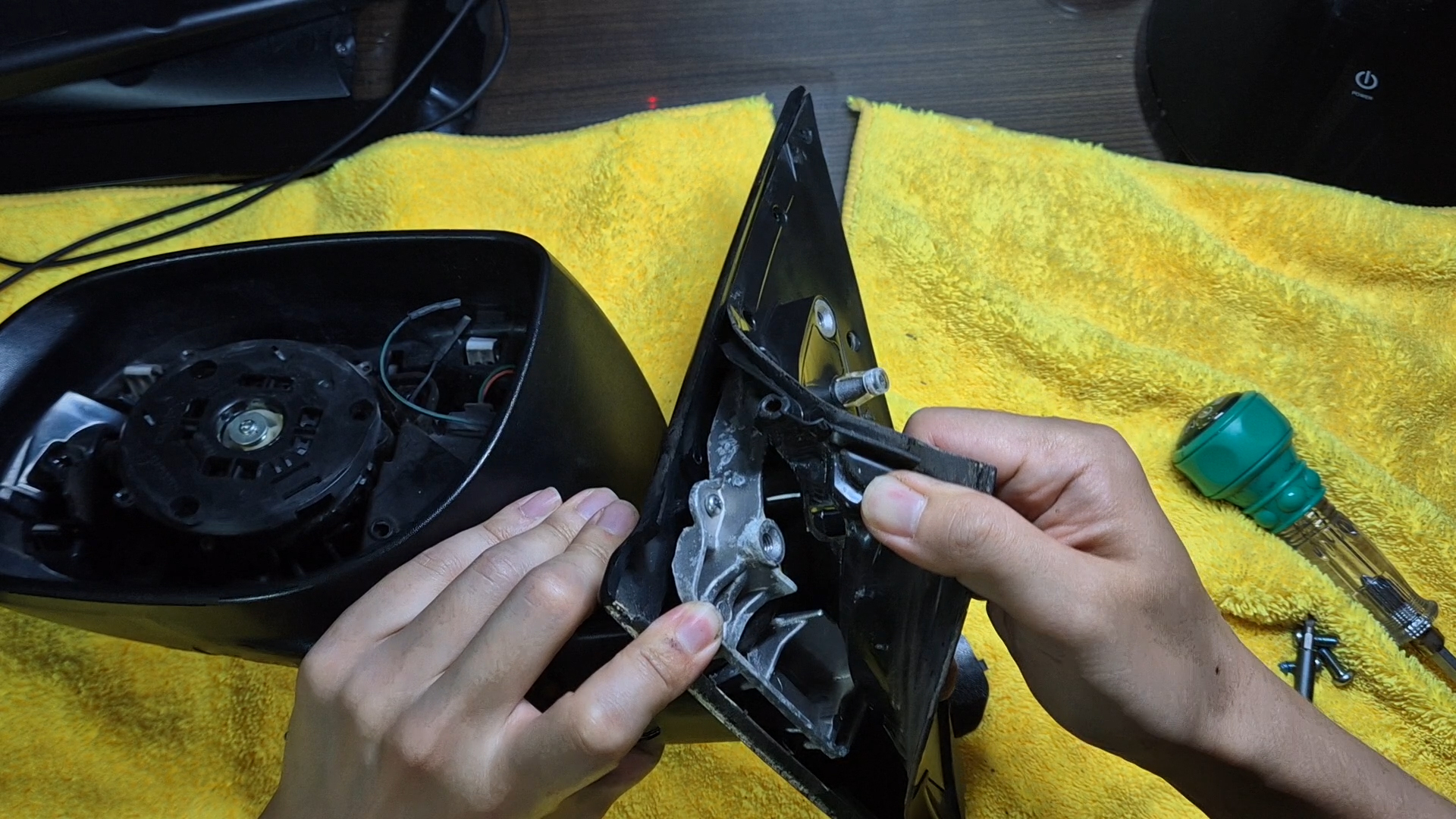

고무로 되어있는 부분은 고정부분이 없기때문에 그냥 잡아 당겨주면 됩니다

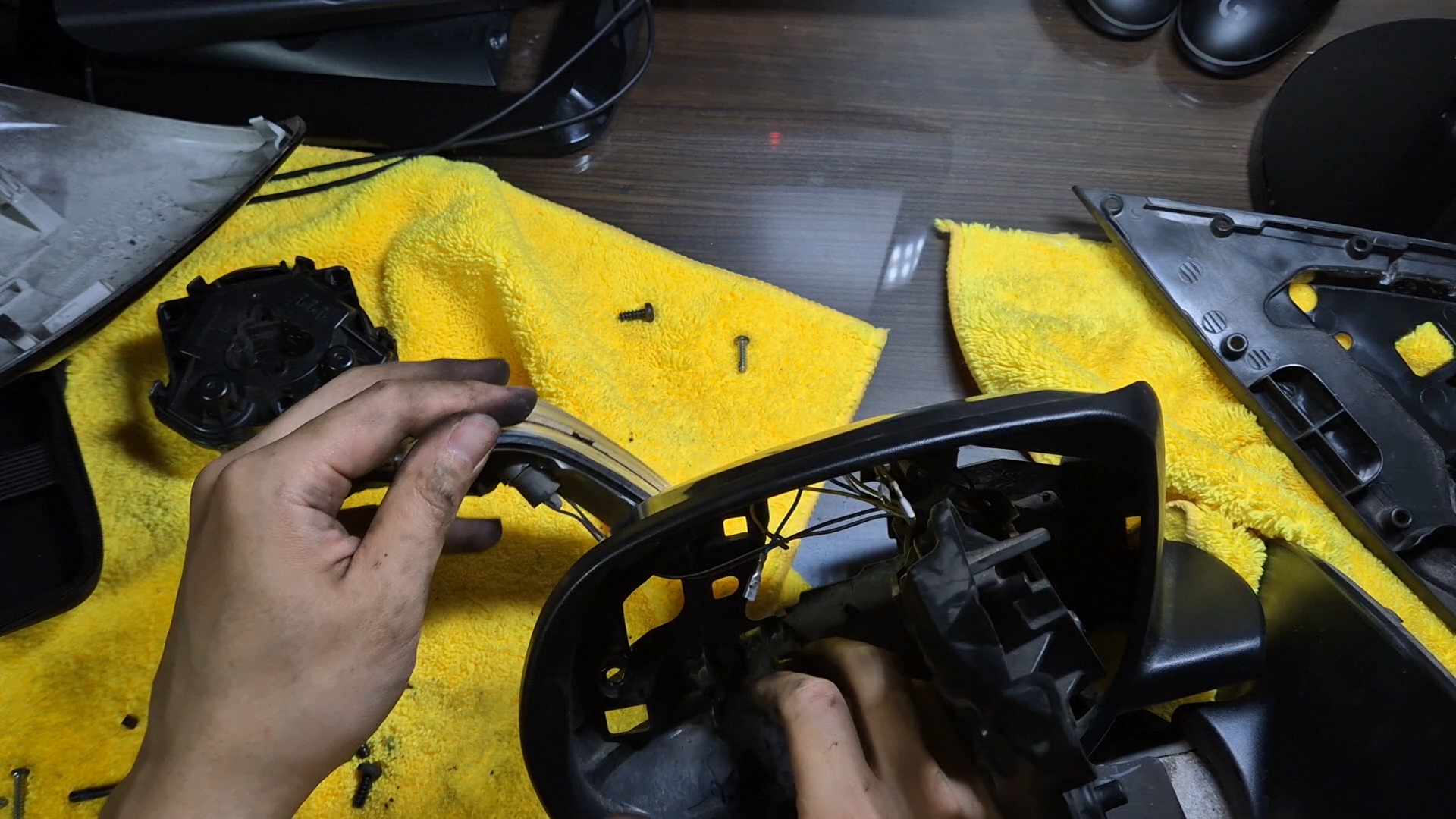

선이 움직일 수 있도록 커넥터가 있는 부분에 고정나사를 한 개 풀어줍니다

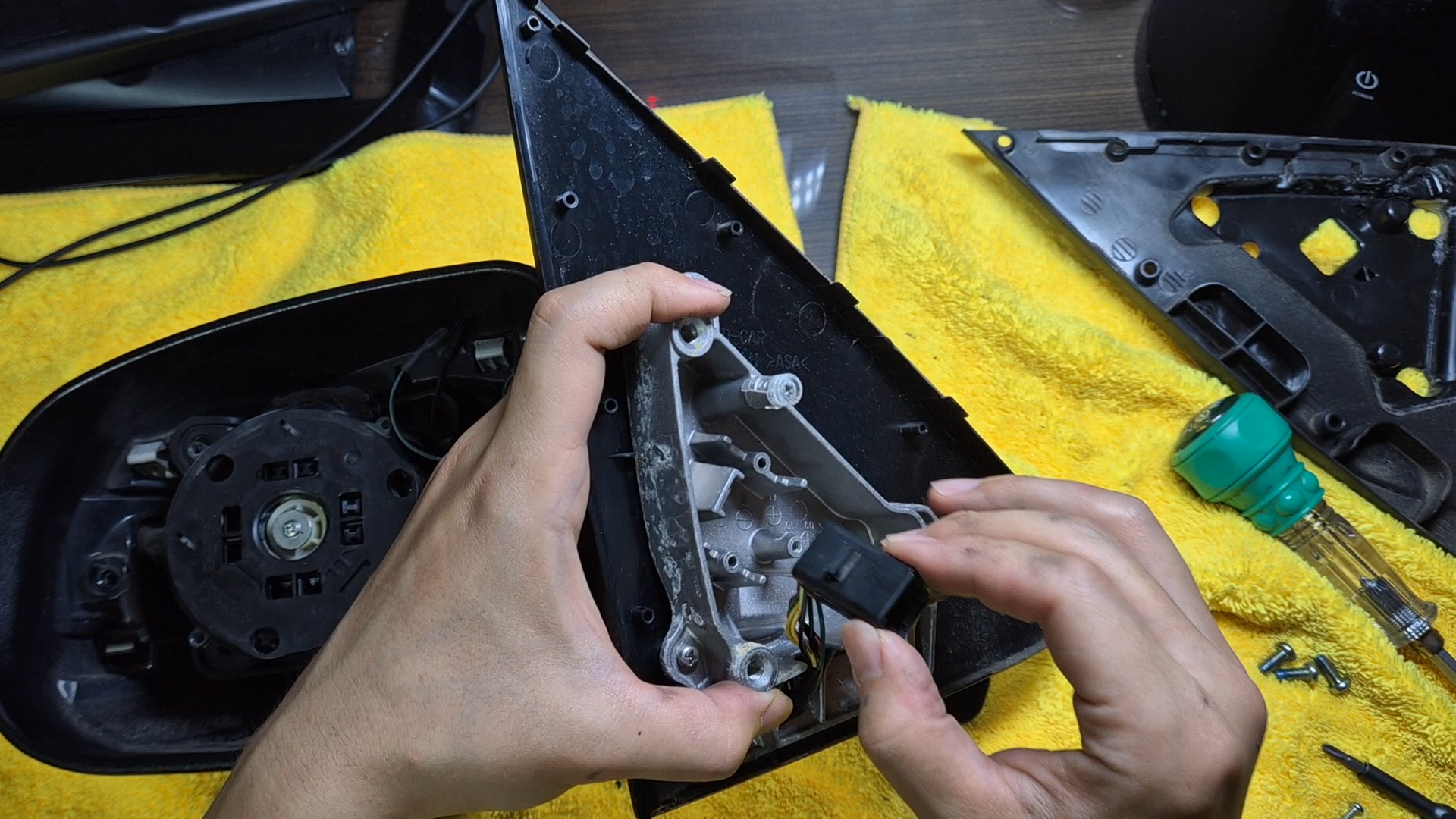

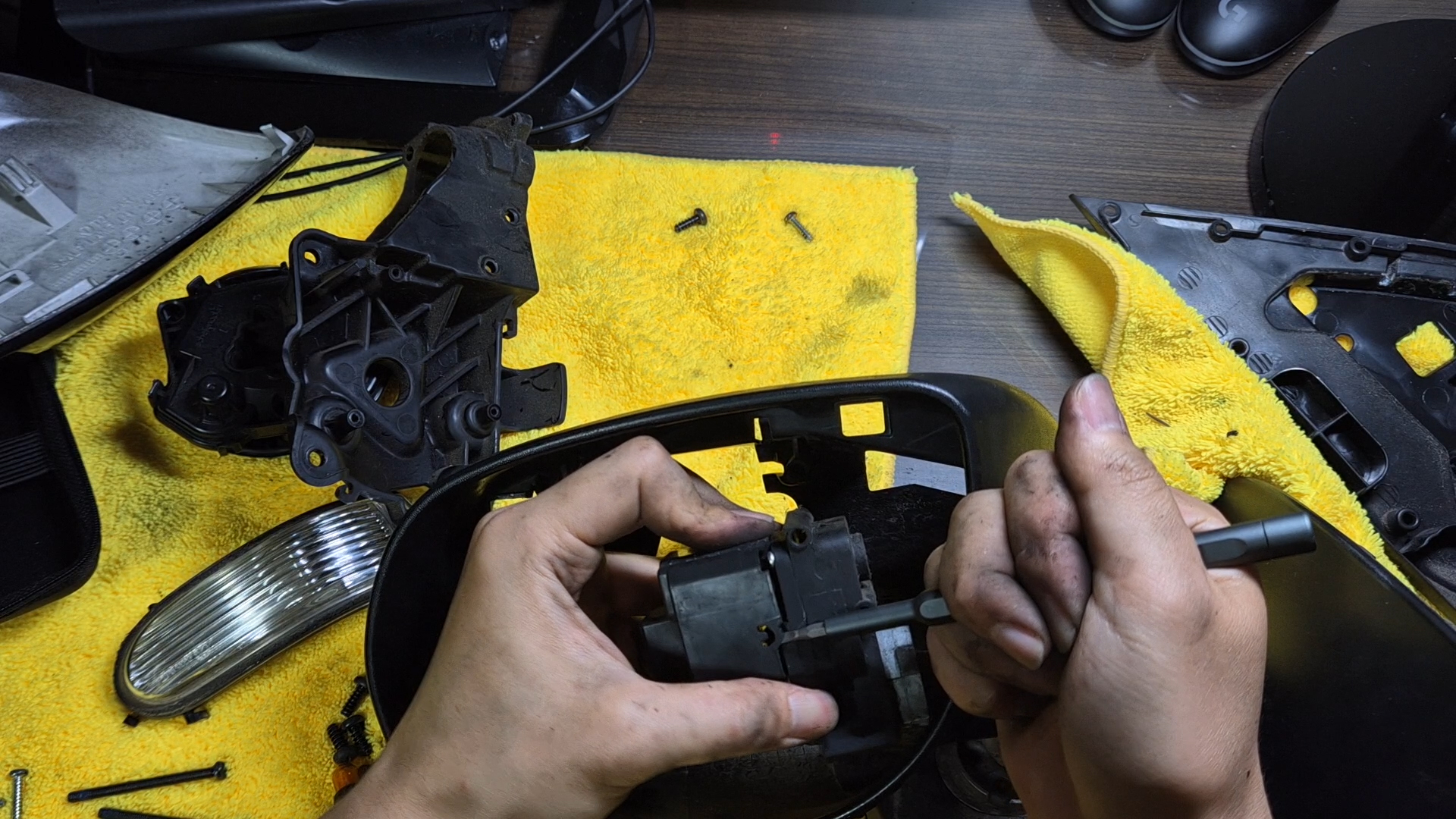

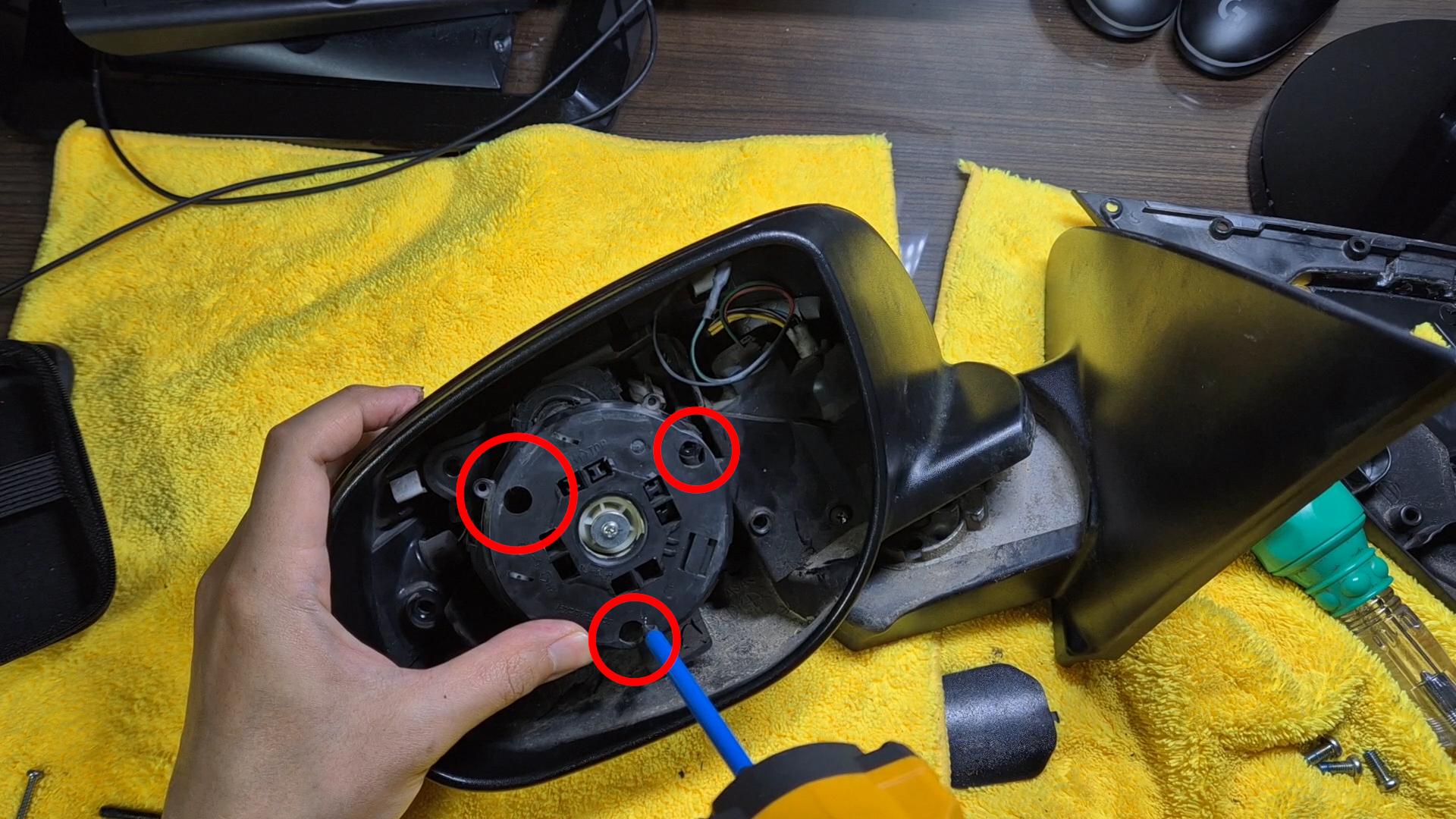

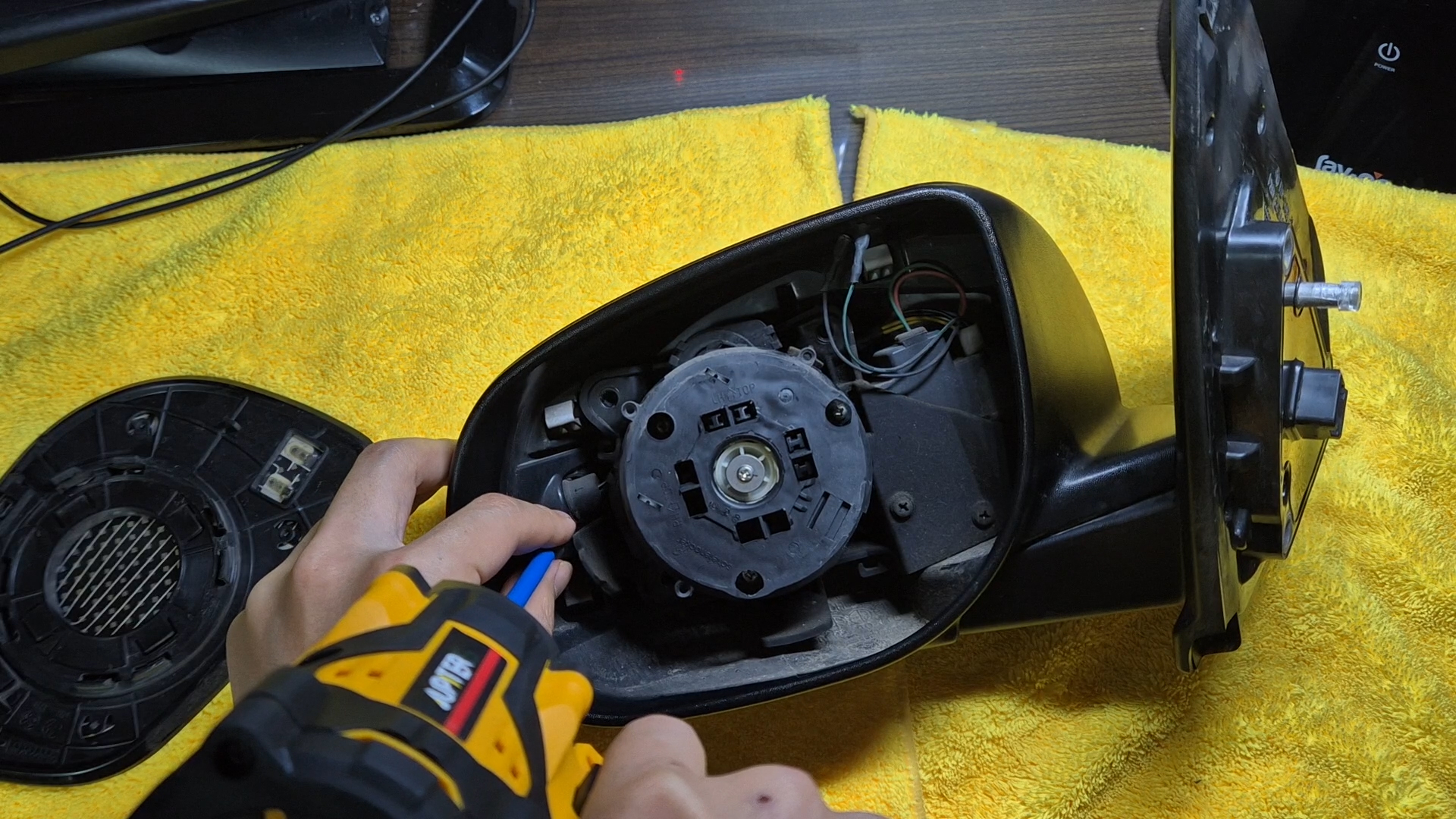

유리 각도를 조절하는 부품의 나사3개를 풀어줍니다

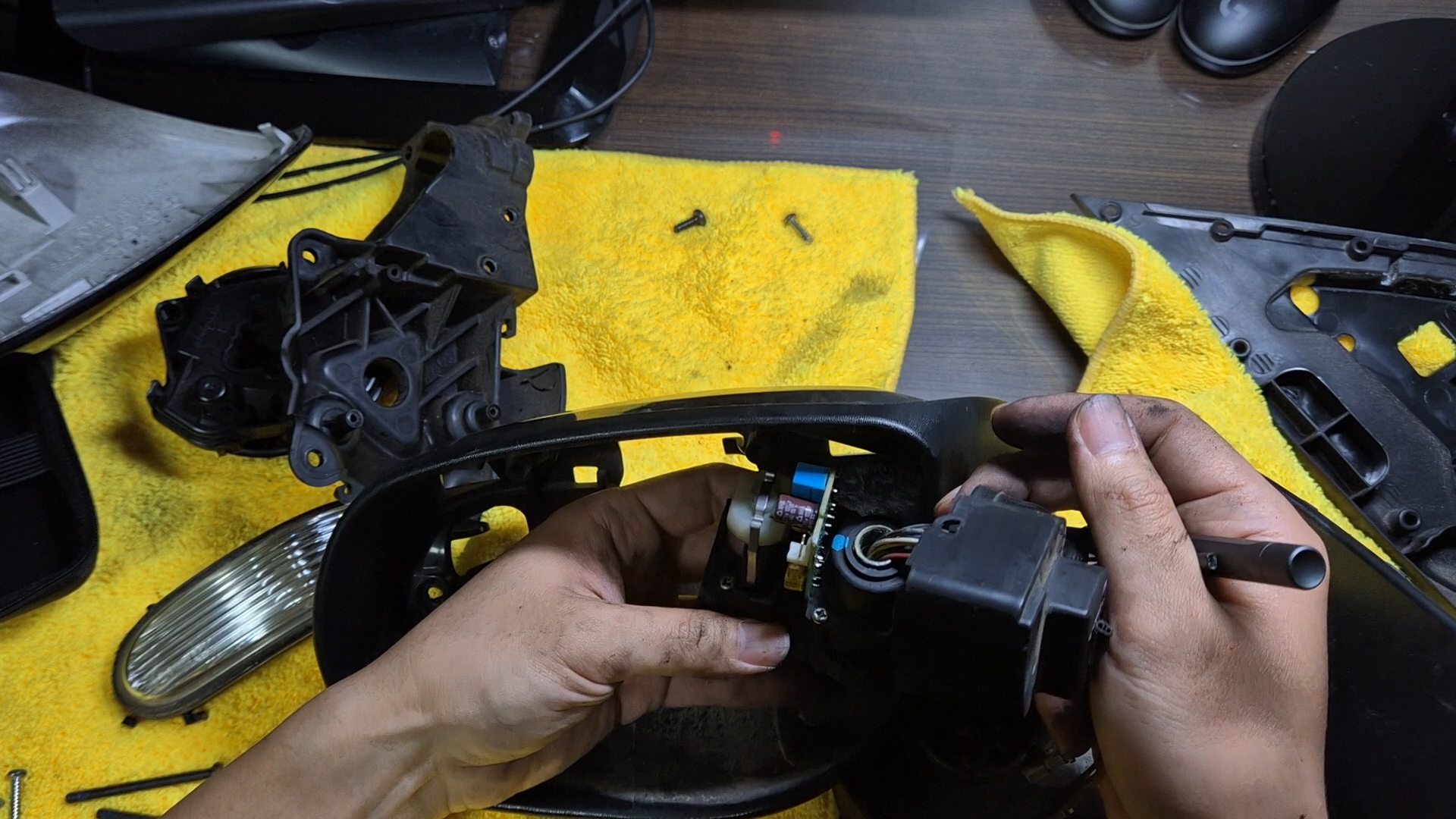

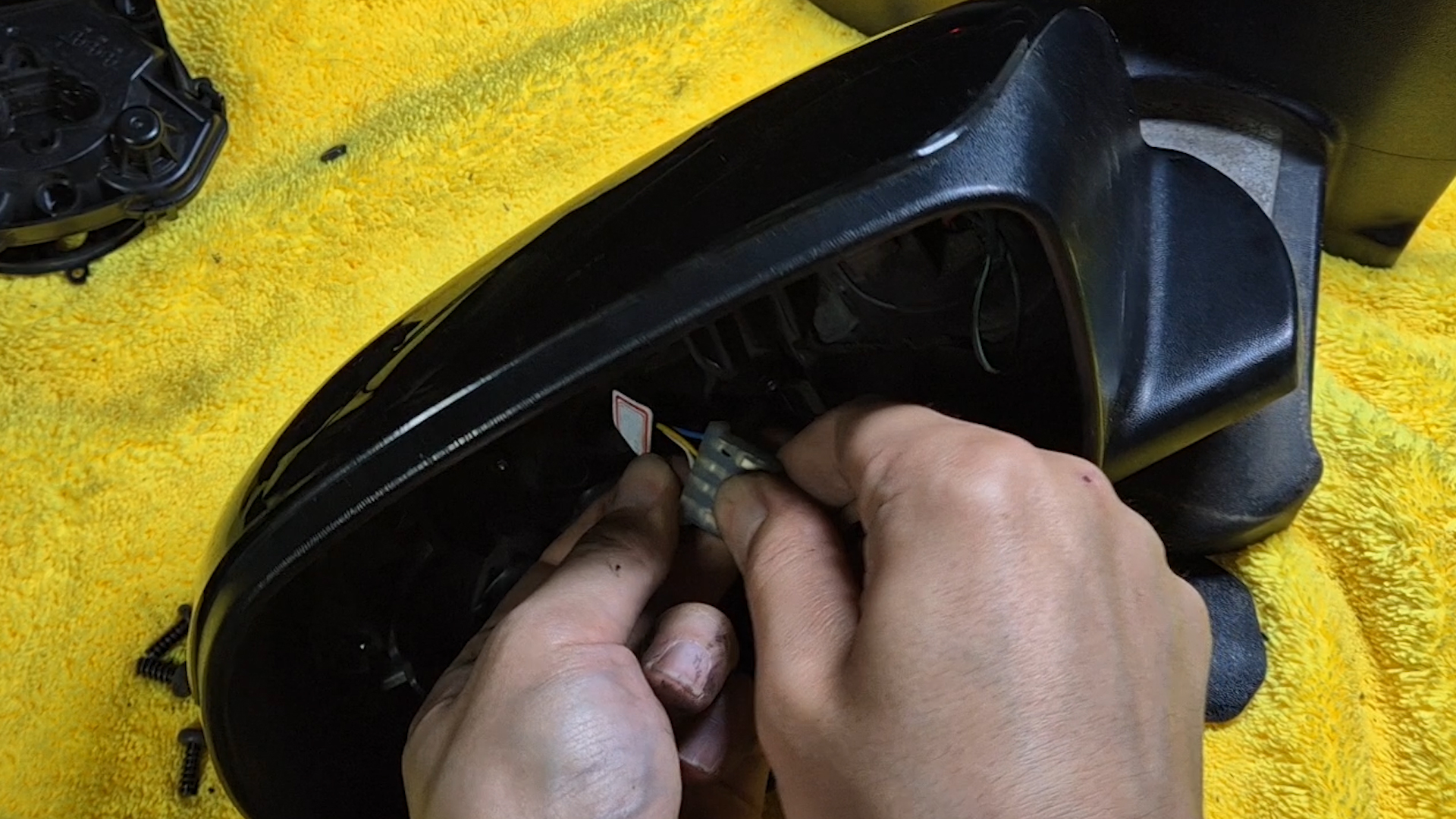

그러면 안쪽에 커넥터가 있는데 양쪽 고정부를 제껴주면서 커넥터를 탈거해줍니다





나중에 헷갈리지 않도록 표시를 해두고 사진도 찍어둡니다

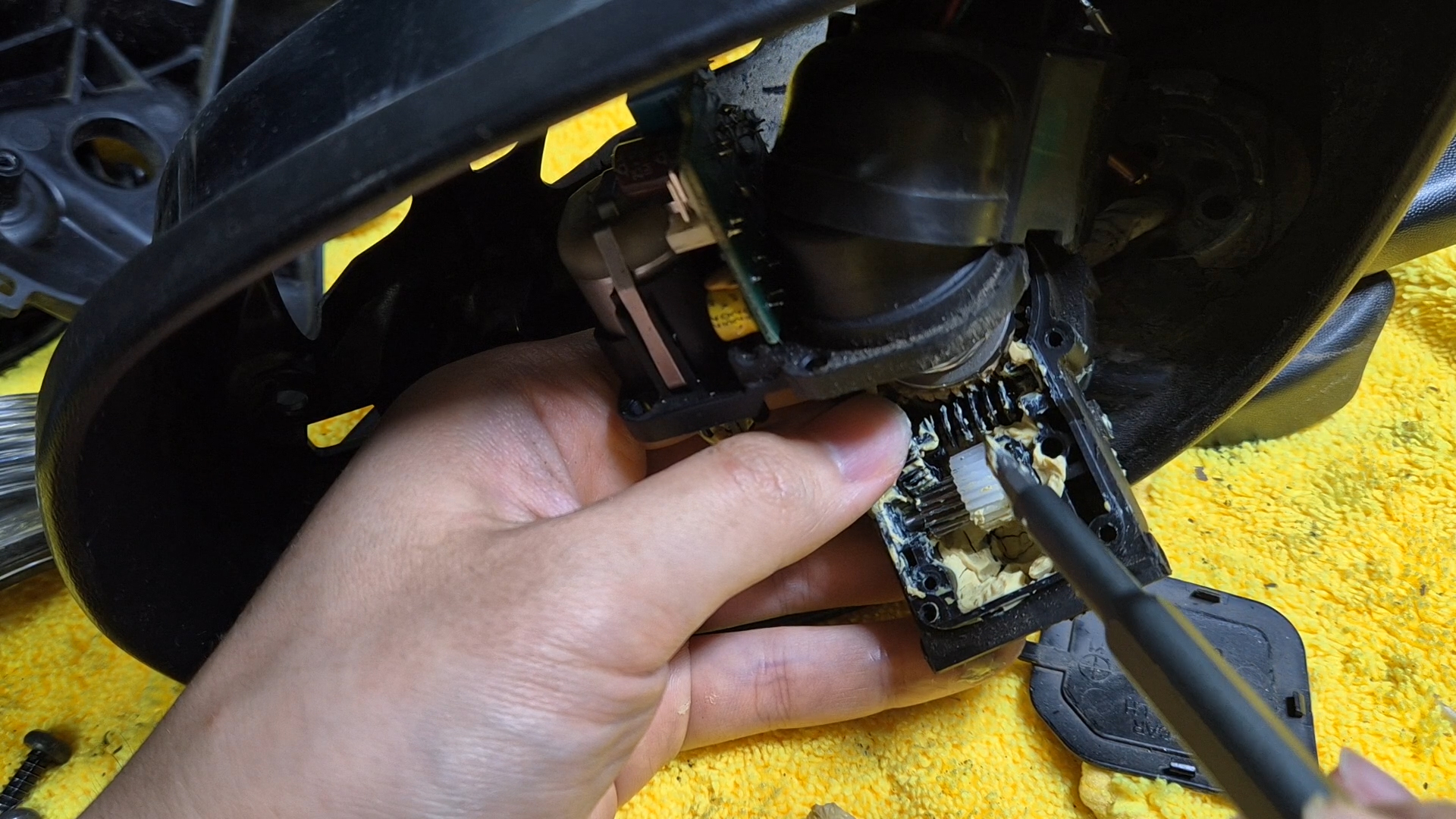

그리고 커넥터 터미널 사이에 뾰족한걸 찔러가지고 터미널을 제거해줍니다

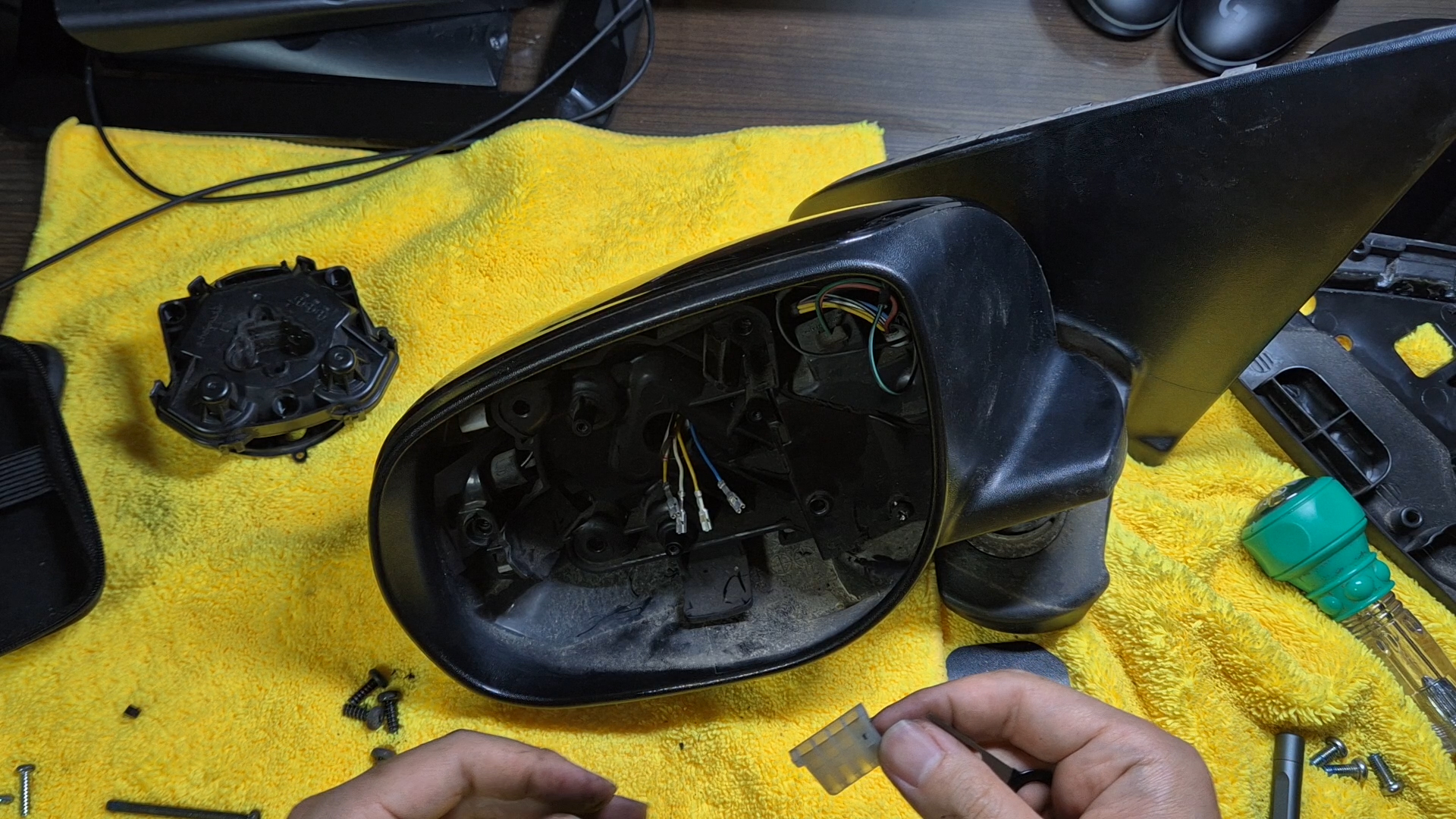

커넥터에서 터미널은 다 빼낸모습

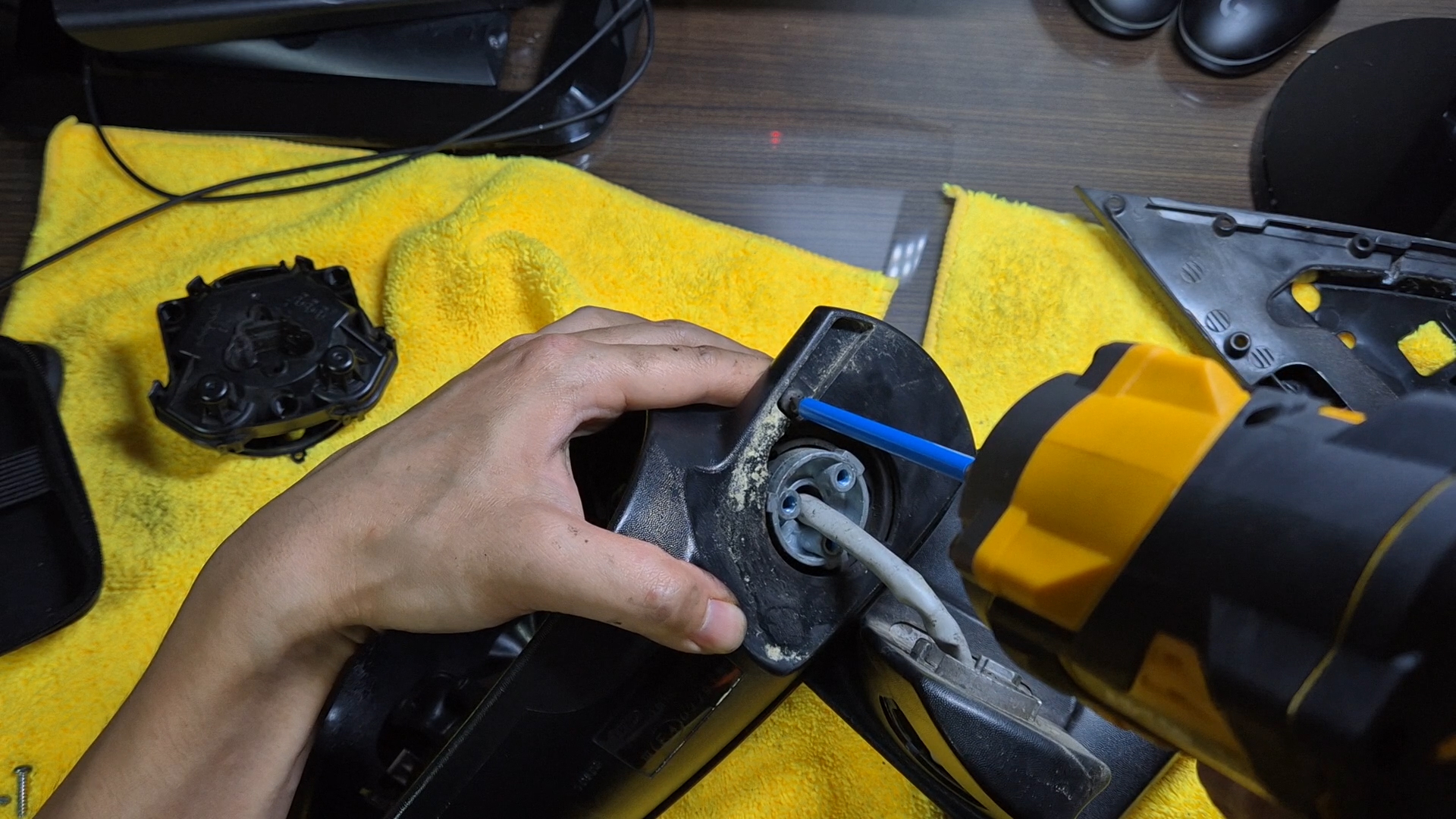

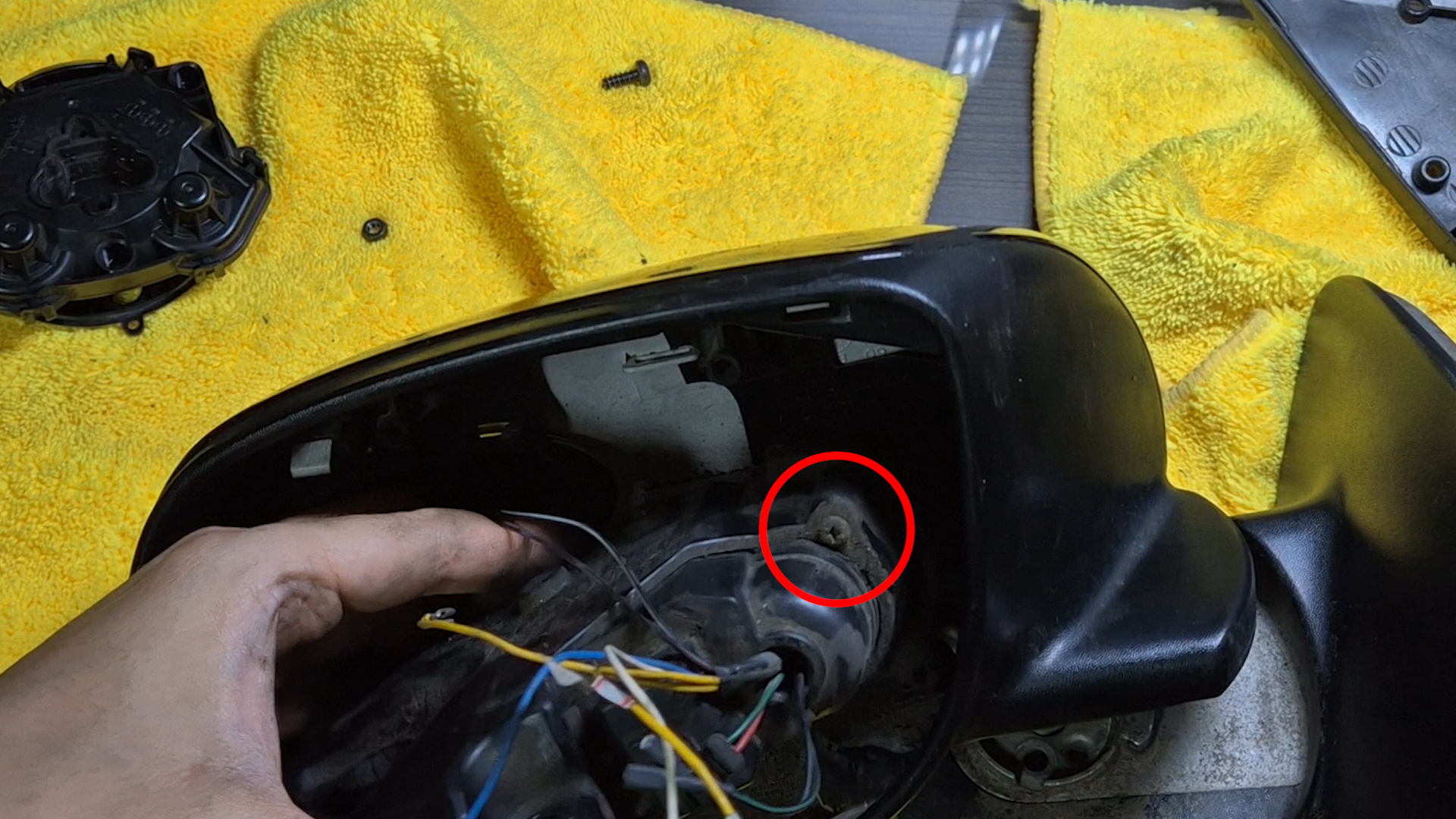

저 부분의 나사 1개를 풀어주면 이제 안쪽 부품이 어느정도 움직이게 됩니다





나사 한 개 풀어주고요

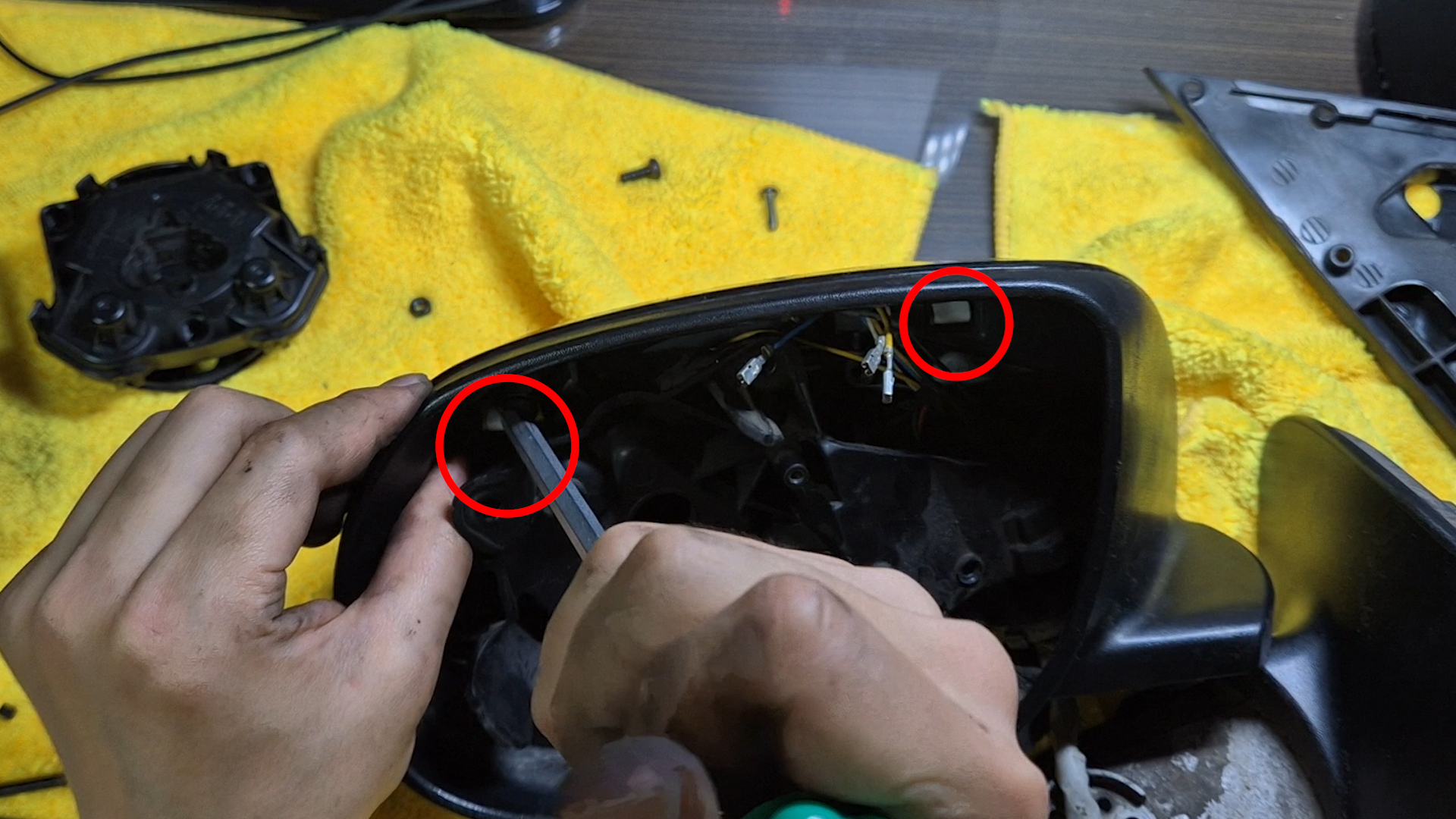

빨간색 동그라미 부분은 사이드미러 커버가 체결되어있는 키 부분인데

4~5군데 키가 고정되어있습니다 안쪽에서 바깥쪽으로 밀어서 커버를 제거합니다





커버를 제거 후 사이드미러 방향지시등에 있는 전구를 잡아당겨서 빼줍니다

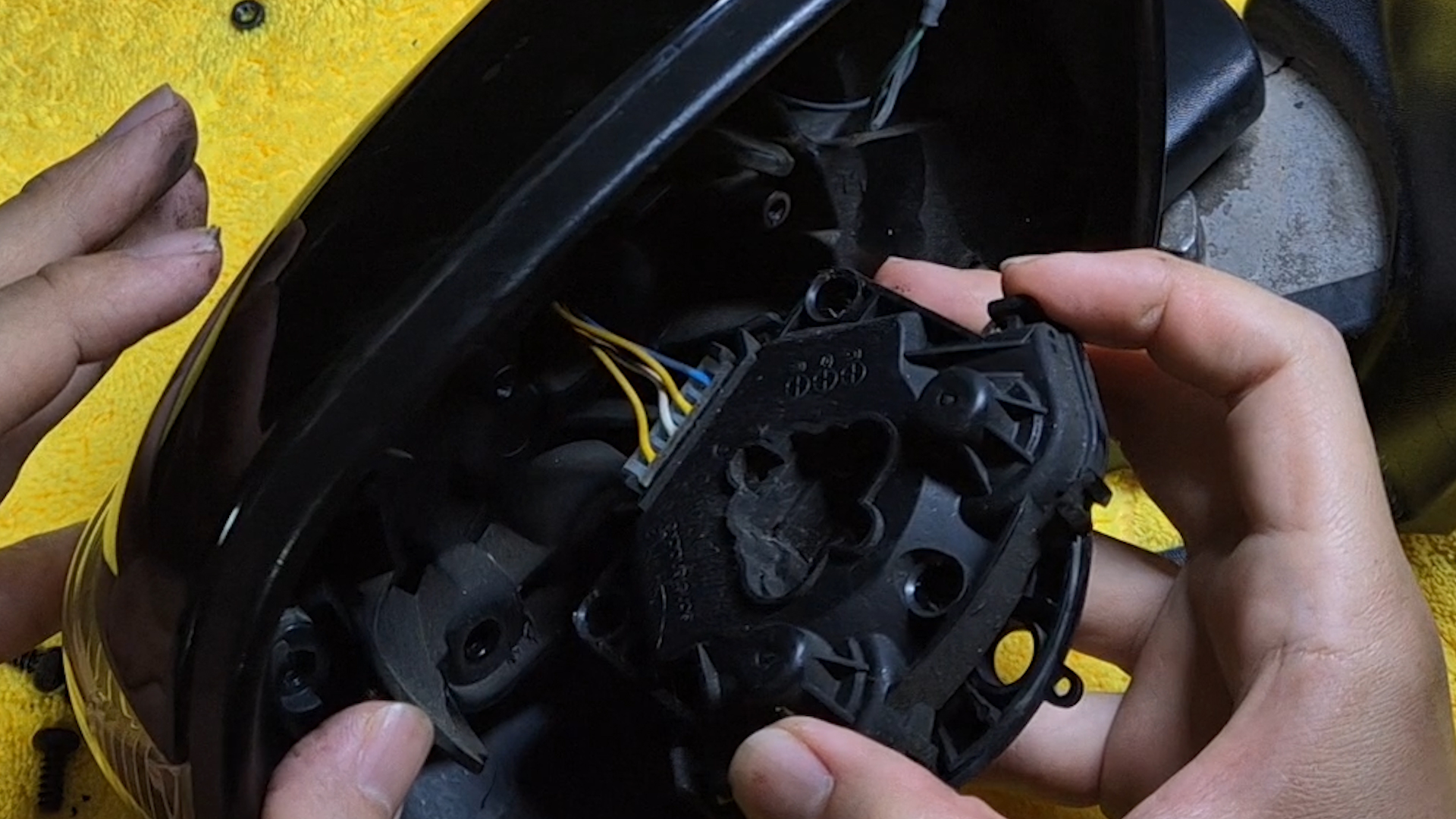

이제 모터가 있는 부품의 틈 사이를 벌려서 커버를 제거해줘야 합니다





안쪽에 기판이랑 모터가 보이죠?

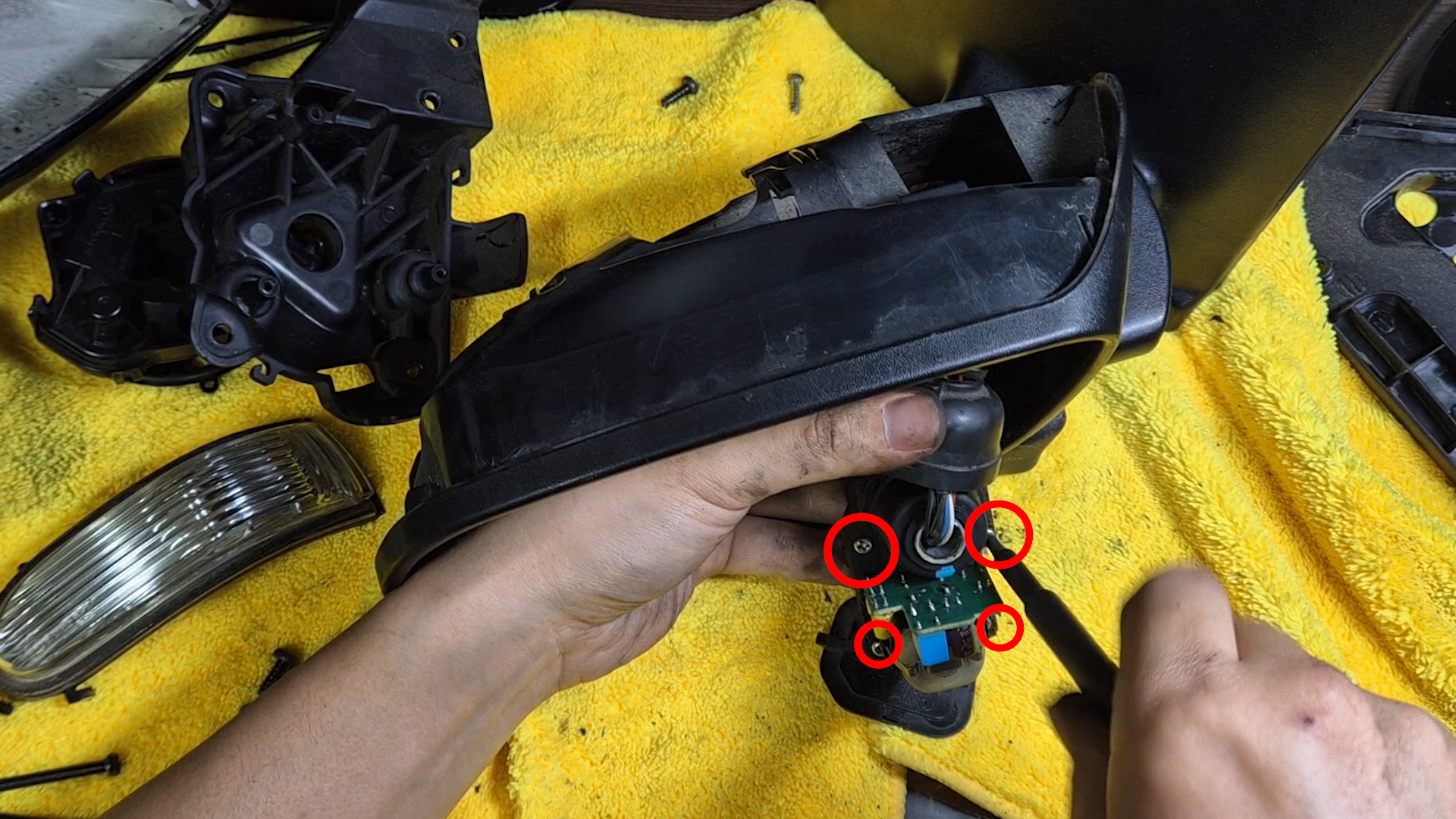

작은 나사4개를 풀어줍니다

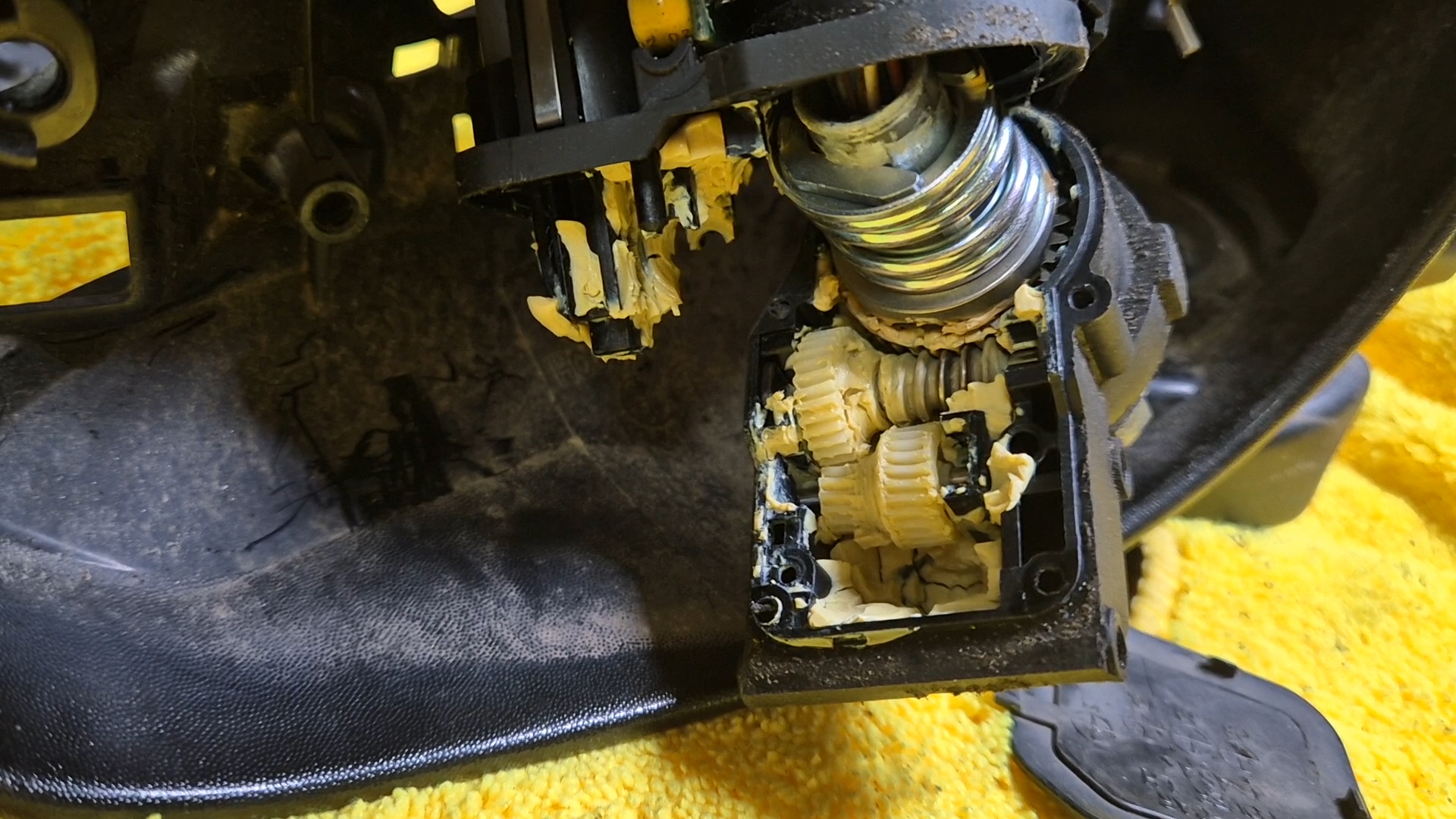

그리고나서 들어올려주면 안쪽에 기어를 볼 수 있습니다

누런색으로 구리스가 발려있네요

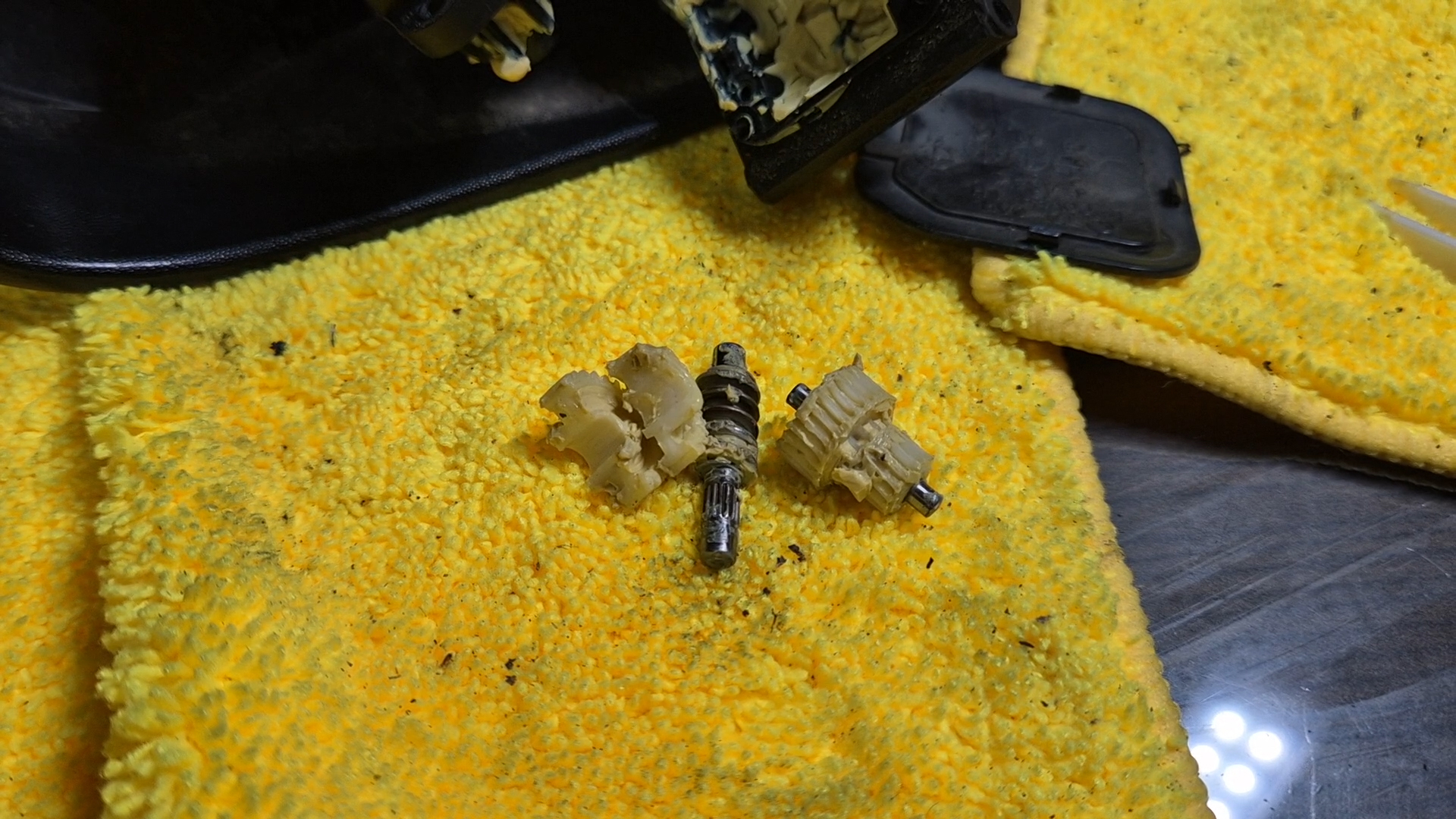

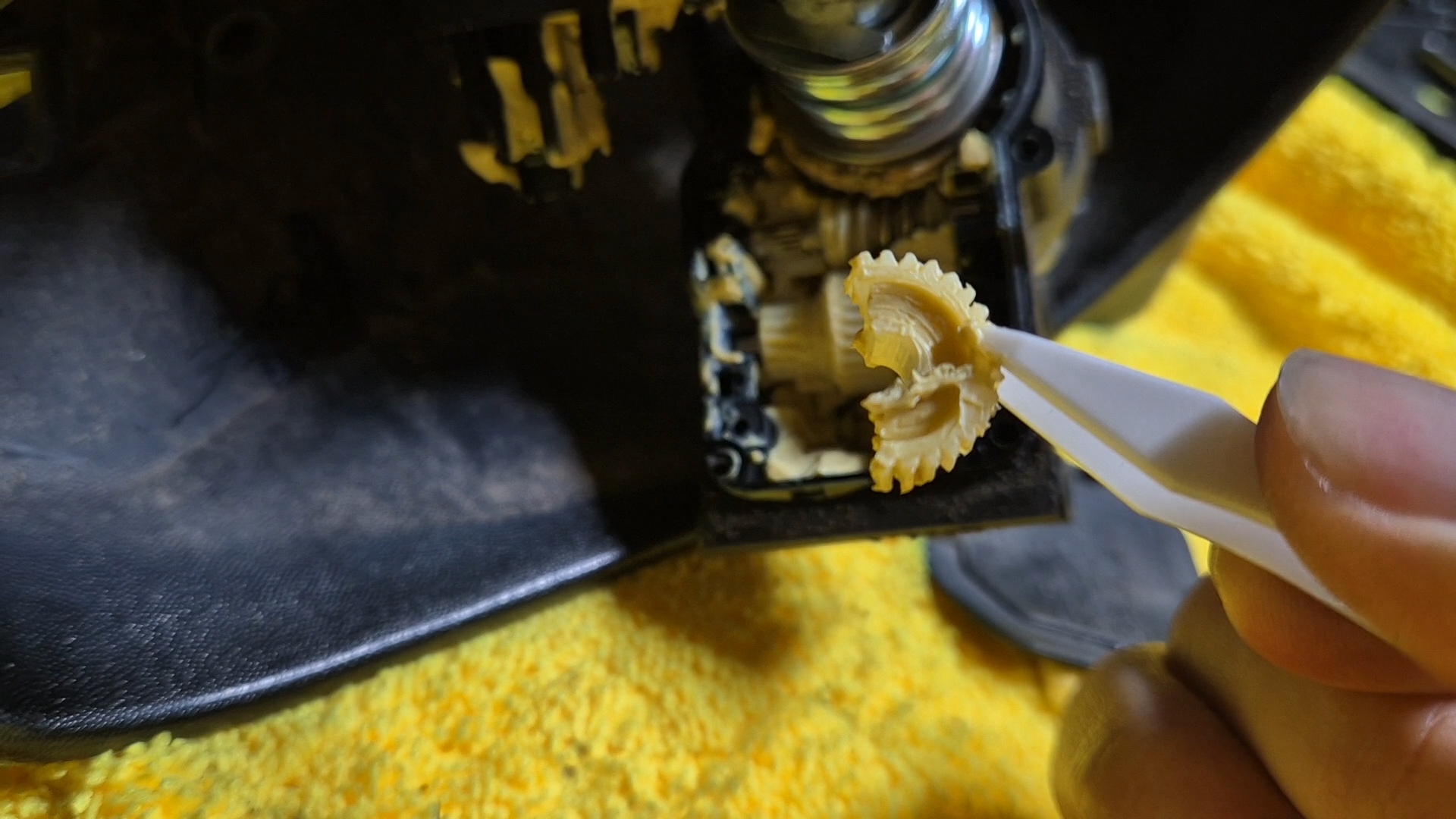

기어 부품들을 꺼내보니 플라스틱 기어가 반으로 쪼개져 있습니다

이래서 모터돌아가는 소리만 나고 접히지는 않았던듯

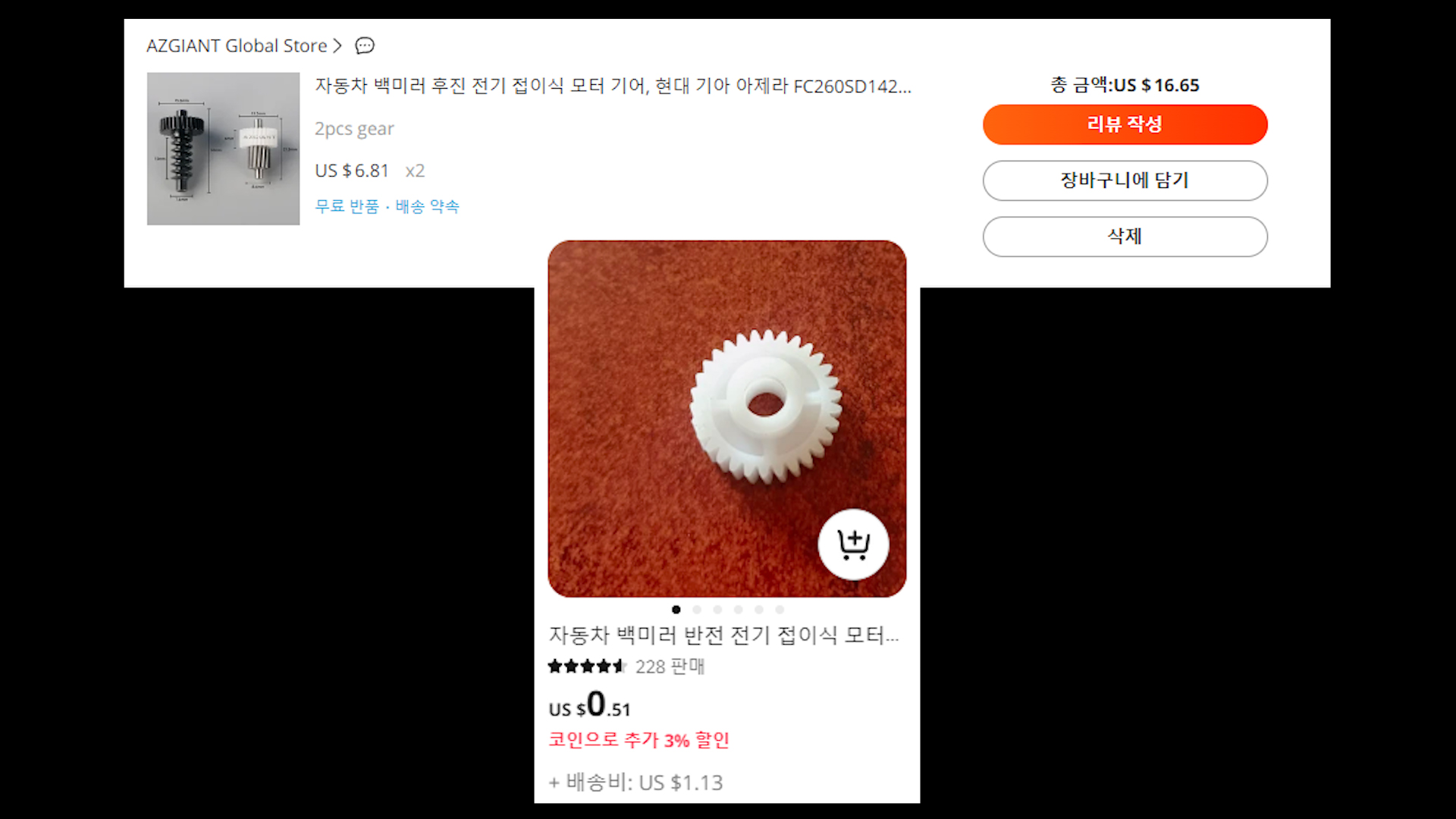

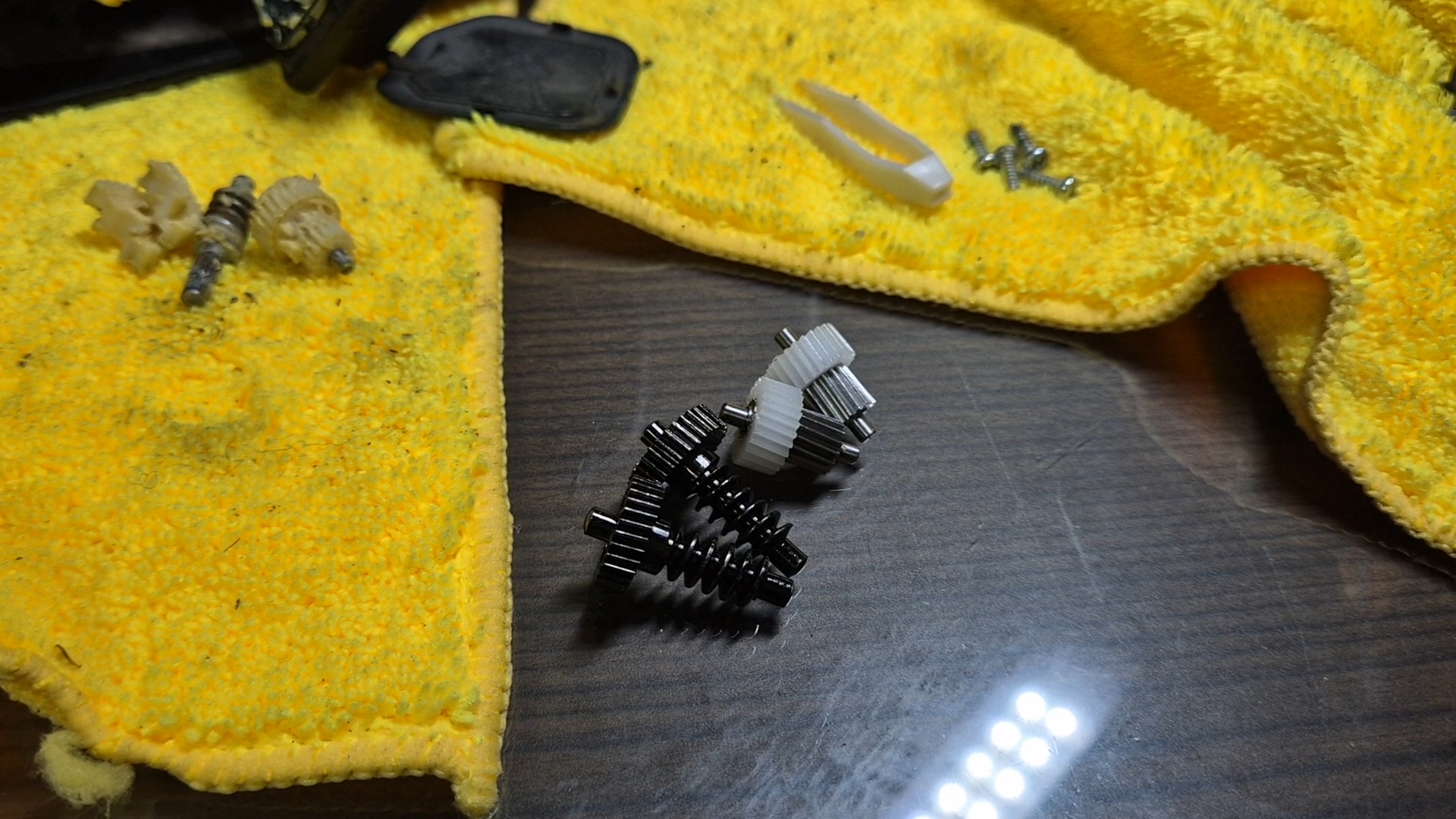

이건 알리익스프레스에서 구매한 금속으로 된 부품입니다





저는 금속으로 된 부품으로 조수석 / 운전석 2세트를 저가격에 구매를하였고

플라스틱기어 부품만 파는 것도 있는 것 같은데 매우 저렴하더라고요





새 부품을 원래 위치에 넣어보고 잘 돌아가는지 확인해줍니다

조립은 분해의 역순으로 진행시켜주면 되겠죠?!





조립 완료 후 테스트!!

접히지 않던 운전석 사이드미러가 잘 접히는 것을 볼 수 있습니다ㅎ



이렇게 포르테 차량의 사이드미러 모터 기어 교체 작업을 진행해보았는데요

직접 부품을 구매해서하면 조금 저렴하게 가능하니

이런 증상이 있으신분들은 직접 작업을 고려해봐도 좋을 것 같습니다



이상 제이DIY 였습니다 감사합니다 :)
